Seria J30JZłącze prostokątne
KOMPATYBILNE Z SERIA MDM /MIL-DTL-83513 /Glenair Mwdm /ZŁĄCZE Amphenol Seria 100
Seria J30J, (dawniej MIL-C-83513) opisuje spolaryzowane obudowy, miniaturowe, prostokątne złącza elektryczne z lutowanymi lub nieusuwalnymi stykami zaciskanymi. Charakteryzujące się dużą wydajnością prądową, niską rezystancją stykową, wysoką wytrzymałością dielektryczną i doskonałą odpornością na wstrząsy i wibracje, a jednocześnie oferujące dużą gęstość pinów, mały rozmiar i lekką obudowę, złącze MIL DTL 83513 spełnia surowe wymagania różnych zastosowań i trudnych warunków, co czyni je mechanicznym solidnym i trwałym. Złącze jest często określane jako system złączy Micro-D, który może być stosowany w wielu systemach, w tym w lotnictwie kosmicznym, radarach, zaawansowanych systemach technologii dla żołnierzy, systemach pozycjonowania globalnego, urządzeniach medycznych i narzędziach do wierceń wgłębnych itp., w których waga, miniaturyzacja lub integralność transmisji sygnału mają zasadnicze znaczenie.
Charakterystyka i cechy złączy prostokątnych serii J30J
1 .Odpowiada produktom amerykańskiej serii MDM；
2.Nr styków: 9,15,21,25,31,37,51,66,69,74,100,144 rdzenie；
3.pin skręcany, wysoka gęstość styków； Powierzchnia przekroju rdzenia przewodu 0,035 mm2～0,2 mm2, sugeruje się wybór 0,1 mm2～0,15 mm2； Elementy blokujące tego produktu serii są montowane i dostarczane razem z produktami zgodnie z wymaganiami zamówienia. Proszę wskazać w umowie
4..Wydajność produktu spełnia wymagania GJB2446 (odpowiednik MIL—C-83513) standardu przedsiębiorstwa wykonawczego: Q/FY QJ0001-2010
|
Temperatura otoczenia
|
-55～+125℃
|
Rezystancja styku
|
≤10mΩ
|
|
Wilgotność względna
|
+40℃ do 95%
|
Rezystancja izolacji
|
≥5000MΩ
|
|
Wibracje
|
10～2000Hz 196m/s2
|
Wytrzymałość dielektryczna
|
|
|
Wstrząsy
|
735m/s²
|
Żywotność mechaniczna
|
500 razy
|
|
Całkowite przyspieszenie RMS
|
23.1G
|
Czas natychmiastowego przerwania
|
≤1μs
|
|
Prąd znamionowy
|
3A
|
|
|
Numeracja części złączy prostokątnych serii J30J
| |
J30J |
X |
-15 |
ZK |
X |
P |
- G |
AD |
| Kod główny: |
J30J |
|
|
|
|
|
|
|
| Seria J30J |
| Warianty: |
|
|
|
|
|
|
|
|
| Brak oznaczenia - typ podstawowy, |
| C - Materiał zewnętrzny to miedź fosforowa cynowana i niklowana, |
| D - Otwór montażowy zmieniony na M2-6H, |
| M - Uszczelnione klejem |
| Liczba styków: |
|
|
15 |
|
|
|
|
|
| 9, 15, 21, 25, 31, 37, 51, 74, 100 |
| Typ złącza i styku: |
|
|
|
ZK |
|
|
|
|
| TJ - wtyk z pinami, |
| ZK - Gniazdo z gniazdami, |
| TJ/ZK to kombinacja mocowania |
| Typ zacisku stykowego: |
|
|
|
|
|
|
|
|
| Null - Zaciskany, |
| S - Lutowany, |
| N - Proste wkładanie PCB, |
| W - PCB wkładane pod kątem prostym |
| Typ podzespołów blokujących: |
|
|
|
|
|
P |
|
|
| Sprawdź więcej szczegółów w podzespołach blokujących J30J |
| Wykończenie: |
|
|
|
|
|
|
- G |
|
| Null - Obudowa platerowana niklem, |
| G - Obudowa platerowana kadmem |
| Ulepszony typ: |
|
|
|
|
|
|
|
A |

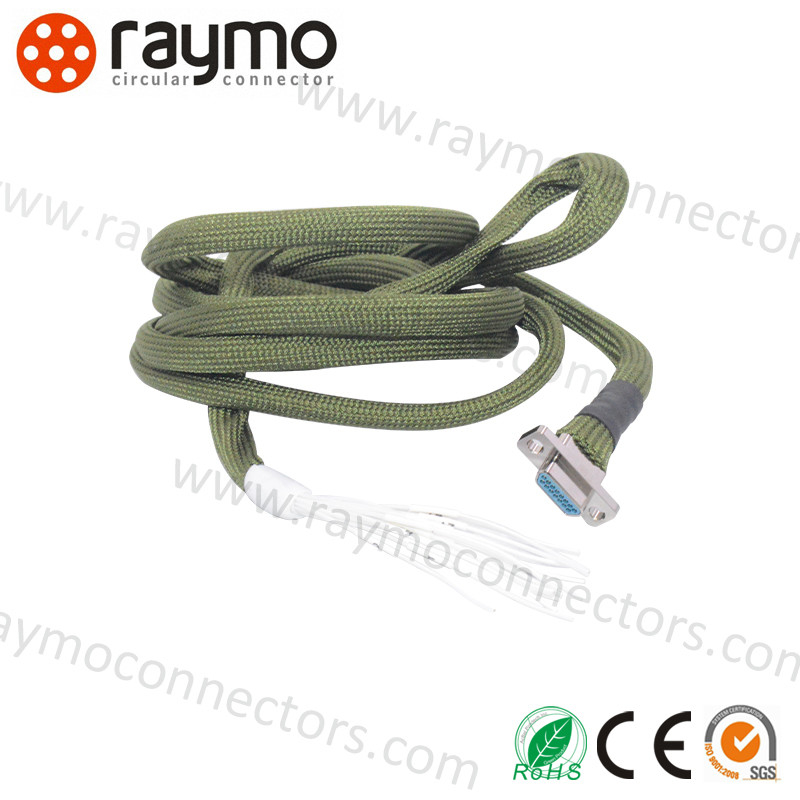

| A - Obudowa z klipsem do kabla z ekranem plecionym, |
| C - Odpowiedni dla styku i przewodu pod kątem prostym, |
| D - W interfejsie zacisku obudowy gniazda znajduje się rowek zapobiegający obracaniu, |
| AD - Połączenie wariantu A i D, |
| J - Siatka PCB wynosi 1,27×2,54 (wiersz*linia), |
| Q - Kołnierz obudowy jest poszerzony. |
| Seria J30J Common |
| Seria J30J Zaciskana |
Seria J30J Lutowana S |
Seria J30J Proste wkładanie PCB N |

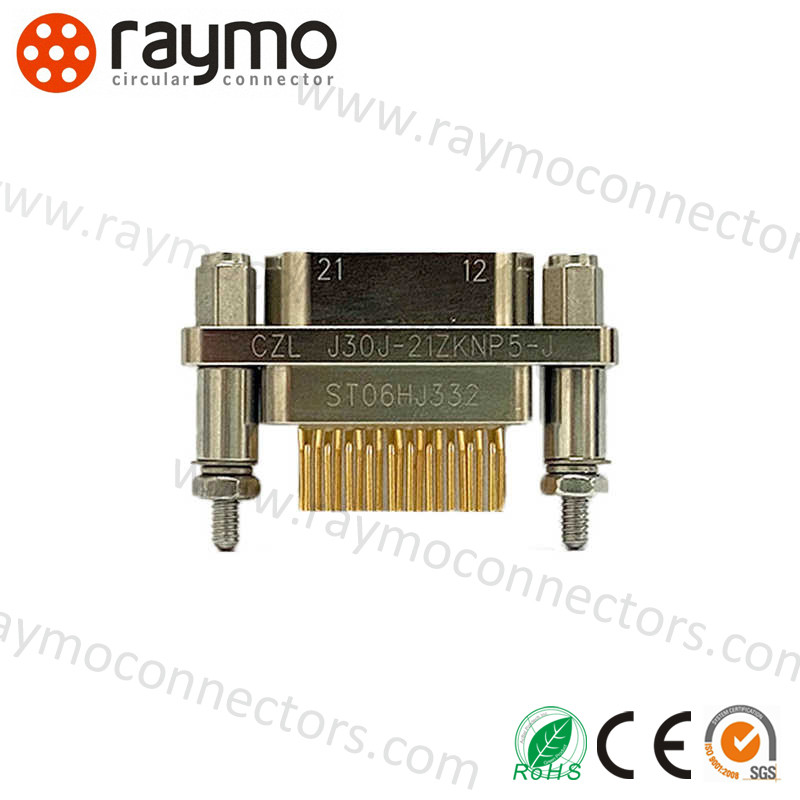

Seria J30J Proste wkładanie PCB N-J |

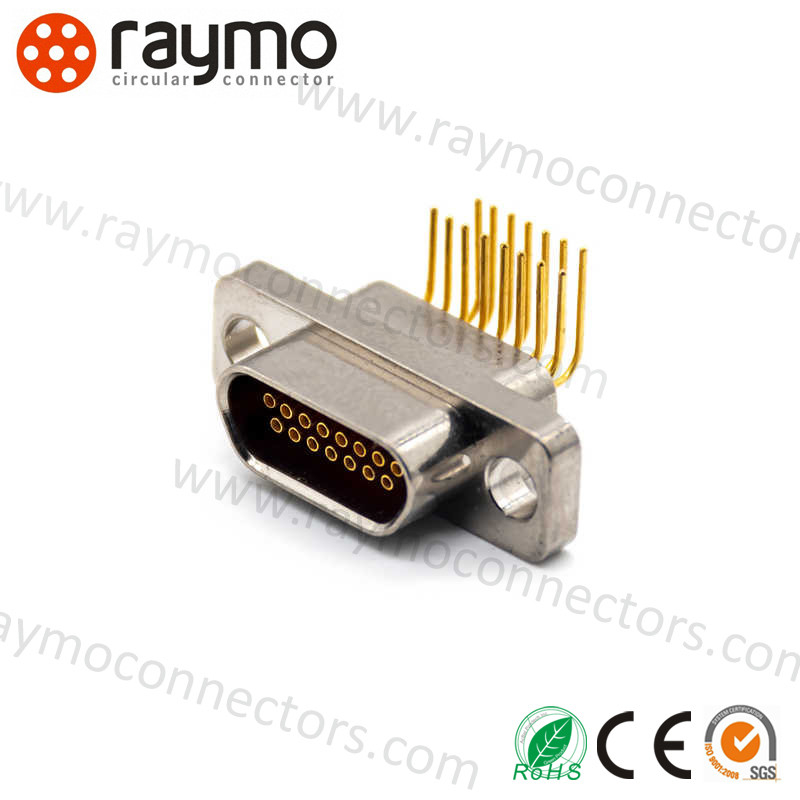

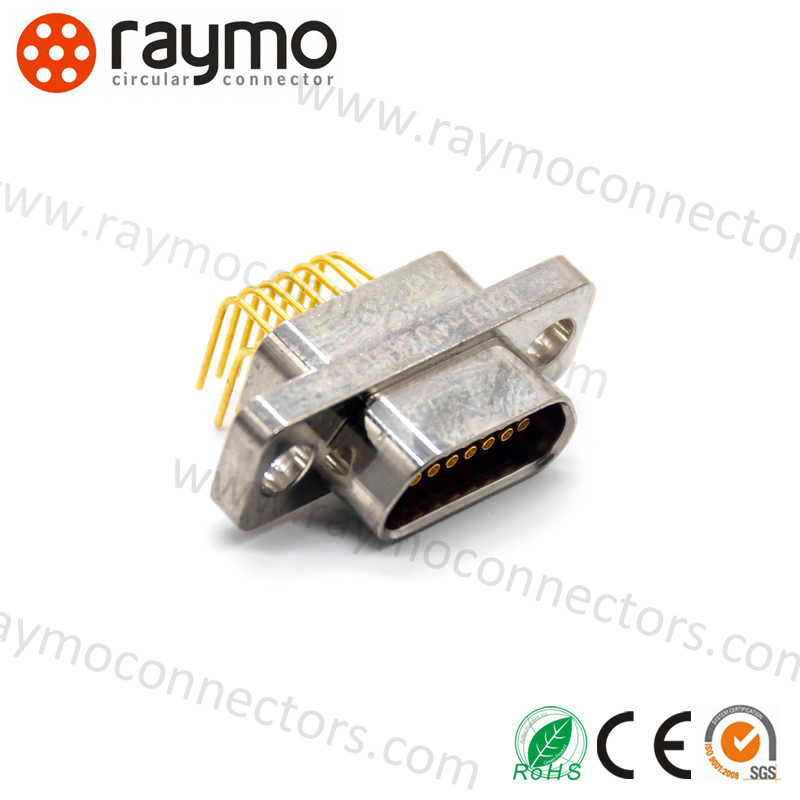

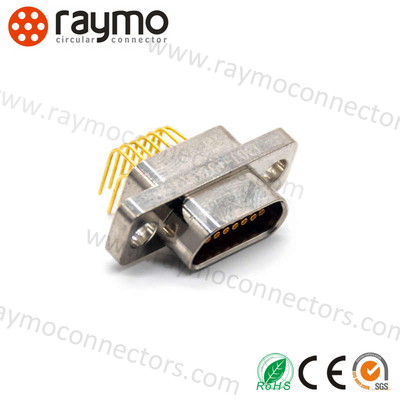

Seria J30J 90° Wkładanie PCB W |
Seria J30J 90° Wkładanie PCB W-J |
| |
|
|
|
|
|
| ze stykami zaciskanymi |
ze stykami lutowanymi |
z siatką 2,54X2,54 |
z siatką 1,27X2,54 (wiersz x linia) |
z siatką 2,54X2, 54 |
z siatką 1,27X2, 54 (wiersz X linia) |
Firma złączy prostokątnych serii J30J
SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED jako profesjonalista w projektowaniu i produkcji wszelkiego rodzaju złączy i specjalnych kabli, zgromadziła bogate doświadczenie w rozwoju i produkcji wszelkiego rodzaju kabli i powiązanych z nimi adapterów złączy. Z kablem RED/Teradek Bond/ARRI Camera Cable, kablem zasilającym do kamery Canon / Sony, kablem SDI, kablem USB, kablem wideo, kablem CCD... Dostarczamy różne usługi OEM/ODM, które służą jako różne zastosowania i wymagania.
Nasze produkty są szeroko stosowane w różnego rodzaju trudnych warunkach i zastosowaniach, takich jak urządzenia kontroli przemysłowej, sprzęt medyczny, sprzęt pomiarowy i kontrolny, sprzęt audio i wizualny oraz wojskowy itp. Ponadto ma doskonałą kompatybilność z wieloma wiodącymi dostawcami.
Zawsze przestrzegamy ducha innowacji, kontynuujemy wprowadzanie nowych serii produktów, w tym M5, M8, M9, M12, M16, M23 i innych złączy danych. Z certyfikatem IP68, ISO9001, Rohs, CE, REACH.
