Dom ProduktyZłącza okrągłe MILObudowa ultra małego złącza, 10-pinowe gniazdo męskie

Obudowa ultra małego złącza, 10-pinowe gniazdo męskie

Ultra Small Connector Shell 10 Pin Male Socket
Ultra Small Connector Shell 10 Pin Male Socket Ultra Small Connector Shell 10 Pin Male Socket Ultra Small Connector Shell 10 Pin Male Socket Ultra Small Connector Shell 10 Pin Male Socket Ultra Small Connector Shell 10 Pin Male Socket
Podstawowe informacje
Miejsce pochodzenia: Chiny
Nazwa handlowa: RAYMO
Numer modelu: Онц-×-1 (2)
Minimalne zamówienie: 5
Cena: USD25
Czas dostawy: 5-8 tygodni
Zasady płatności: T/t
Możliwość Supply: 2000pcs
Skontaktuj się teraz
Podkreślić:

10pin Wiązek Bayonet

,

OНЦ-БС-1(2) Serial Bayonet Ultra-Small Connector

,

ONЦ-БС-1-10/14-В1-1-В



Złącze bagnetowe OHS-BS-1(2) Seria Ultra-małe Rozmiar 14 10-pinowe Gniazdo męskie - OHS-BS-1-10/14-B1-1-B



Opis PrzemysłowyOHS-BS-1(2) ZŁĄCZA:



OHS-BS-1(2)



Złącza bagnetowe serii OHS przyjmują głównie rosyjską technologię złączy. Ten typ złączy jest szeroko stosowany w obwodach prądu stałego i zmiennego różnych instrumentów elektrycznych, radiowych i sterujących. Składa się z wtyczek i gniazd, z wielopoziomowymi pozycjami klucza do instalacji. Tryb sprzęgania złącza jest typu bagnetowego. Gniazdo nie ma mocowania ogonowego, a wtyczka ma proste mocowanie ogonowe z tworzywa sztucznego. Jednocześnie może być dopasowane i wymienne z oryginalnymi częściami rosyjskiej serii OHS-BS-1(2).

Złącza OHS-BS-1(2) przeznaczone są do pracy w obwodach prądu stałego,
prądu zmiennego (często do 3 MHz) i prądu impulsowego.
Złącza OHS-BS-1(2) składają się z hermetycznej wtyczki bagnetowej i niehermetycznych gniazd
przelotowych, posiadają wielokrotne pozycjonowanie biegunowości obudowy, chroniące
ot niezgodnego połączenia.
Połączenie złączy – bagnetowe.
Wtyczki wykonane są bez osłon, gniazda z prostą plastikową osłoną.
Schematy rozmieszczenia styków, liczba i średnice styków podane są w tabeli 1.
Pokrycie styków w złączach: OHS-BS-1 – srebrne, OHS-BS-2 – złote.
Złącza wykonuję do montażu wewnętrznego w klimatyzacji zgodnie z
warunkami technicznymi BR0.364.030 TU, (przyjęcie „5”).





TYP ZŁĄCZA Gniazdo
TYP STYKU Męski
LICZBA POZYCJI 10Pin
ROZMIAR KORPUSU 14
MATERIAŁ STYKU Mosiądz pozłacany/posrebrzany
MATERIAŁ IZOLACYJNY PPS
MATERIAŁ KORPUSU Stop aluminium, obróbka powierzchni anodowana, stop cynku, niklowanie (klasa przemysłowa)
ROZMIAR STYKU Φ1.0
MAKSYMALNY PRĄD NA STYK 3.0A
SUMA PRĄDÓW 30A
NAPIĘCIE ZNAMIONOWE 250V
REZISTANCJA STYKU ≤5MΩ
PODŁĄCZENIE STYKU Lutowanie
TYP MOCOWANIA Połączenie bagnetowe
LICZBA CYKLI WŁĄCZ/WYŁĄCZ 250
TEMPERATURA PRACY -60℃ – +85℃

Zdjęcia produktów

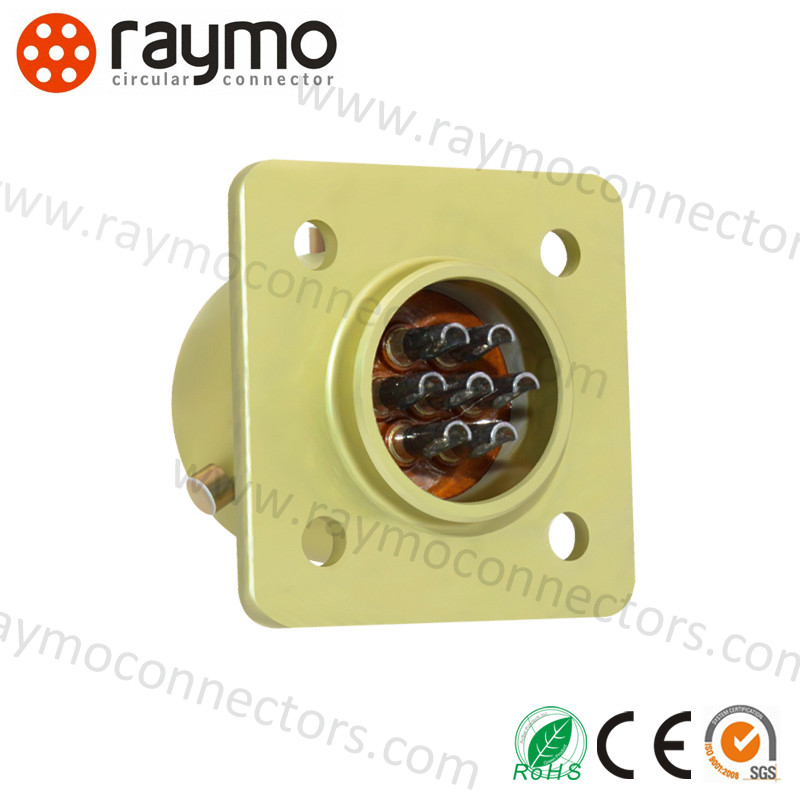

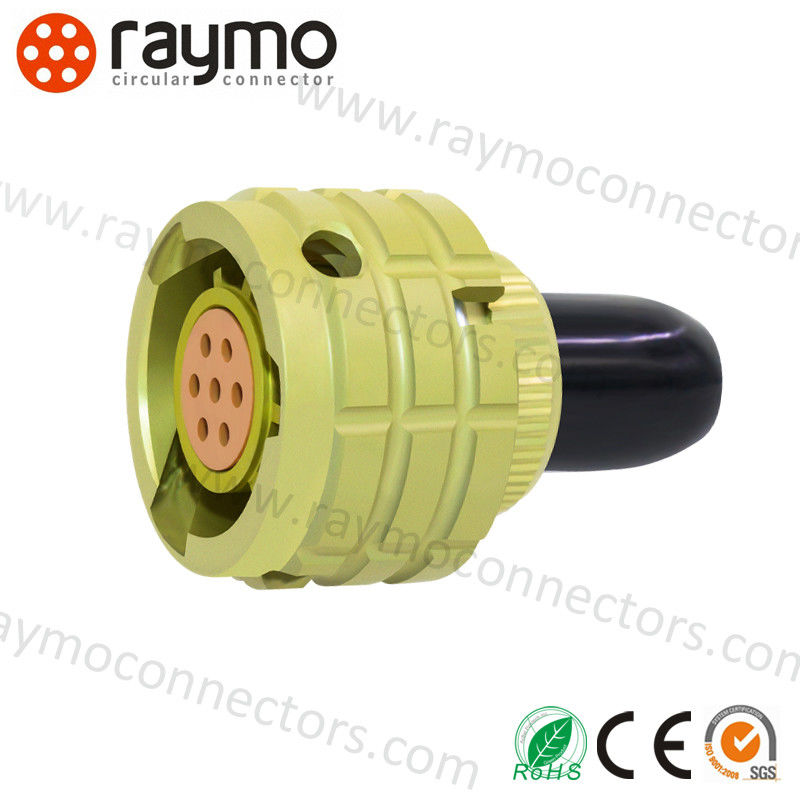

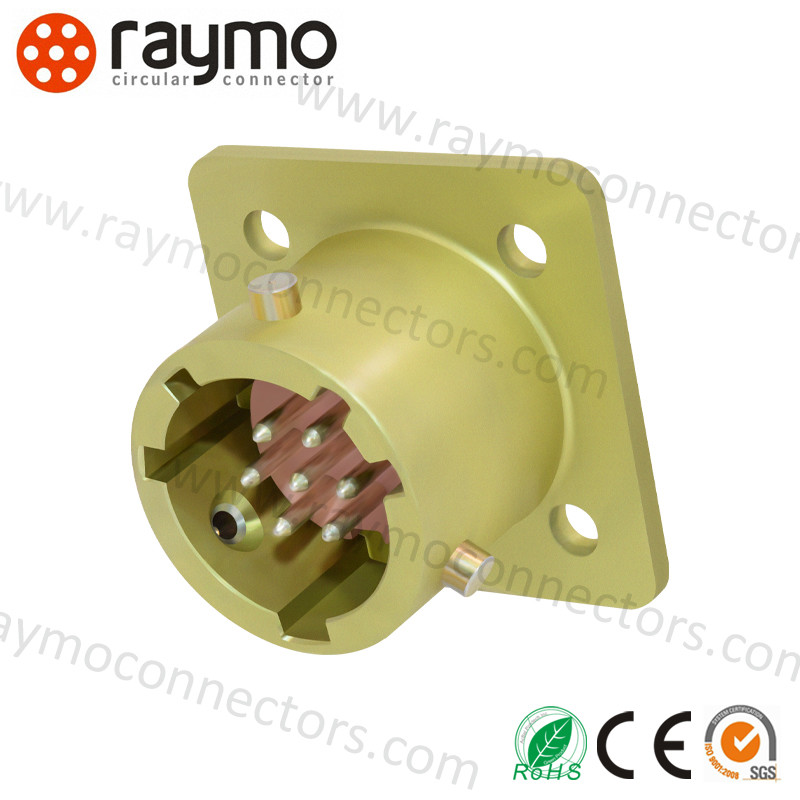

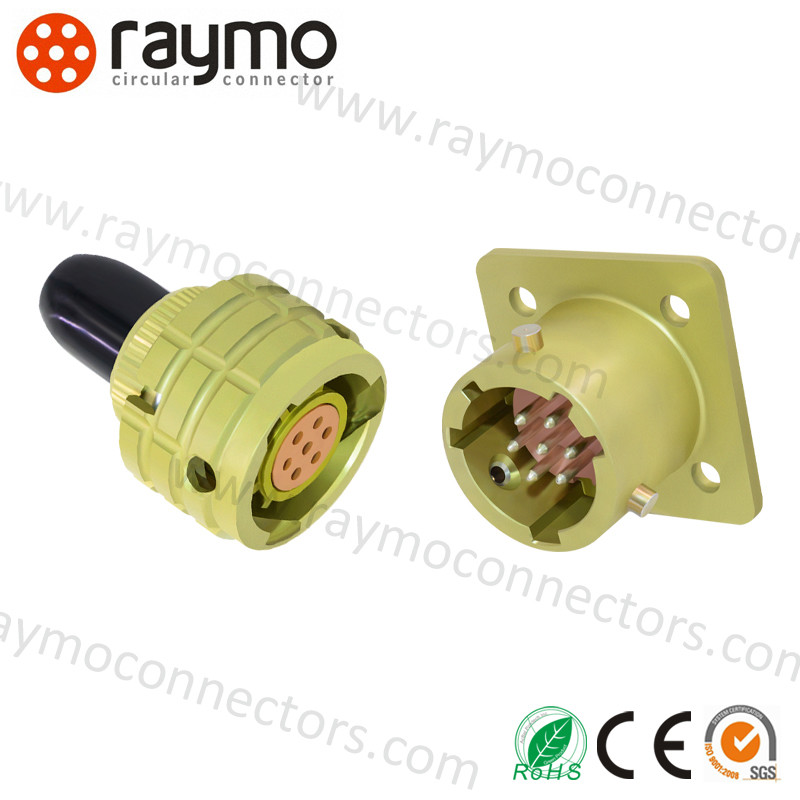

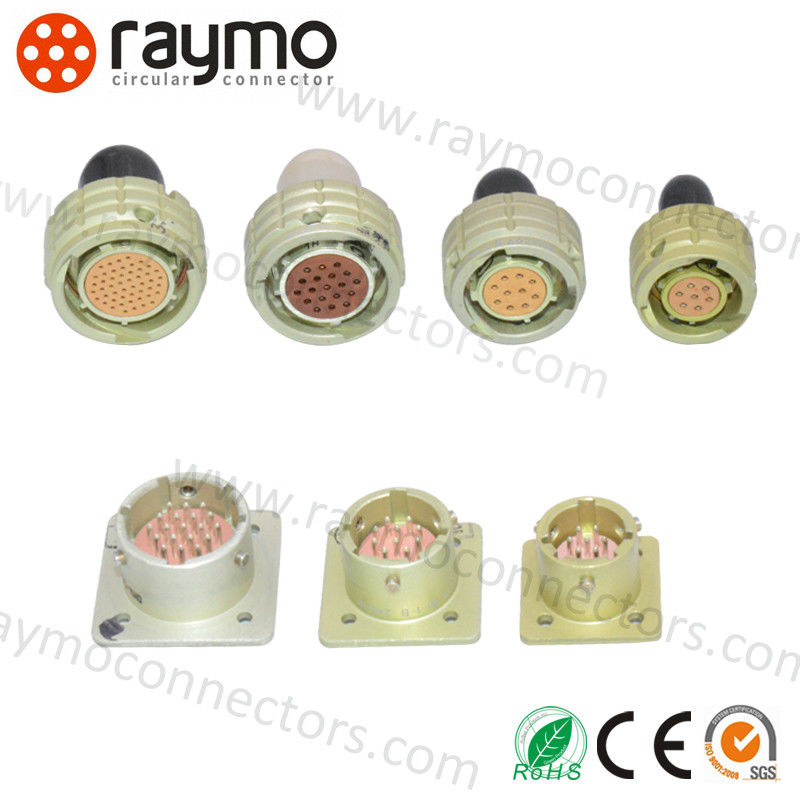

Obudowa ultra małego złącza, 10-pinowe gniazdo męskieObudowa ultra małego złącza, 10-pinowe gniazdo męskieObudowa ultra małego złącza, 10-pinowe gniazdo męskie





Karta katalogowa produktu





Złącze elektryczne ultra-małe serii OHS

　

1. Wskaźniki techniczne

　

Wskaźnik

Wartość

Rezystancja styku

≤5mΩ

Rezystancja izolacji

≥1000MΩ (W normalnych warunkach)

Temperatura otoczenia

- 60°C~85°C

Wibracje

1-5000HZ 20g

Uderzenia

1000g (jednorazowo); 100g (wielokrotnie);

Średnica styku

Φ1.0mm

Żywotność mechaniczna

Wkładanie i wyjmowanie 250 razy

Czas pracy

5000 godzin

Gwarancja

15 lat







2. Prąd roboczy, Napięcie robocze

　

　

　

　

Standardowy rozmiar korpusu

Numer styku

Prąd roboczy pojedynczego styku (A)

Prąd całkowity (A)

Napięcie robocze (V)

10

4

3.7

15

250

12

7

3.1

22

250

14

10

3

30

250

18

19

2.1

40

250

22

32

1.8

60

250

27

50

1.5

75

250





Nr części rosyjskiej

Nr części chińskiej

OHS-BS-1-4/10-B1-1-B

OHS-BC-1-4/10-B1-1-B

OHS-BS-1-7/12-B1-1-B

OHS-BC-1-7/12-B1-1-B

OHS-BS-1-10/14-B1-1-B

OHS-BC-1-10/14-B1-1-B

OHS-BS-1-19/18-B1-1-B

OHS-BC-1-19/18-B1-1-B

OHS-BS-1-32/22-B1-1-B

OHS-BC-1-32/22-B1-1-B

OHS-BS-1-50/27-B1-1-B

OHS-BC-1-50/27-B1-1-B



Nr części rosyjskiej Nr części chińskiej
OHS-BS-1-4/10-P2-1-B OHS-BC-1-4/10-P2-1-B
OHS-BS-1-7/12-P2-1-B OHS-BC-1-7/12-P2-1-B
OHS-BS-1-10/14-P2-1-B OHS-BC-1-10/14-P2-1-B
OHS-BS-1-19/18-P2-1-B OHS-BC-1-19/18-P2-1-B
OHS-BS-1-32/22-P2-1-B OHS-BC-1-32/22-P2-1-B
OHS-BS-1-50/27-P2-1-B OHS-BC-1-50/27-P2-1-B



FAQ



FAQ dotyczące rosyjskich złączy OHS

1.Czy mogę otrzymać zamówienie próbne?
Tak, zapraszamy do składania zamówień próbnych rosyjskich złączy 2PM w celu przetestowania i sprawdzenia jakości.

2. Jakie są Państwa warunki płatności?
Zazwyczaj akceptujemy T/T. W przypadku stałych zamówień warunki płatności to 30% zaliczki, a saldo płatne przed wysyłką.

3. Jaki jest czas realizacji?
Zazwyczaj trwa to 10 dni po otrzymaniu zaliczki.

4.Jakie są Państwa warunki pakowania?
Najpierw pakowane są w worek foliowy, następnie w małe pudełko, a na końcu w duże neutralne kartony.

5.Jak długi jest okres gwarancji
Jeden rok od daty dostawy.
