Dom ProduktyZłącza okrągłe MILОНЦ-БС-1(2) Seria Bayonet Ultra-Small Connector Shell Rozmiar 10pin Kobieta wtyczka ОНЦ-БС-1-10/14-Р12-1-В

ОНЦ-БС-1(2) Seria Bayonet Ultra-Small Connector Shell Rozmiar 10pin Kobieta wtyczka ОНЦ-БС-1-10/14-Р12-1-В

ОНЦ-БС-1(2) Series Bayonet Ultra-Small Connector Shell Size 10pin Female Plug ОНЦ-БС-1-10/14-Р12-1-В
ОНЦ-БС-1(2) Series Bayonet Ultra-Small Connector Shell Size 10pin Female Plug ОНЦ-БС-1-10/14-Р12-1-В ОНЦ-БС-1(2) Series Bayonet Ultra-Small Connector Shell Size 10pin Female Plug ОНЦ-БС-1-10/14-Р12-1-В ОНЦ-БС-1(2) Series Bayonet Ultra-Small Connector Shell Size 10pin Female Plug ОНЦ-БС-1-10/14-Р12-1-В
Podstawowe informacje
Miejsce pochodzenia: Chiny
Nazwa handlowa: RAYMO
Numer modelu: Онц-×-1 (2)
Minimalne zamówienie: 5
Cena: USD25
Czas dostawy: 5-8 tygodni
Zasady płatności: T/t
Możliwość Supply: 2000pcs
Skontaktuj się teraz
Podkreślić:

ОНЦ-БС-1(2) Bayonet Ultra-Small Connector Shell

,

10pin Bajonet Ultra-Small Connector Shell

,

ONЦ-БС-1-10/14-Р12-1-В



Złącze bagnetowe OHS-BS-1(2) Seria Bayonet Ultra-małe Rozmiar obudowy 14 10-pinowe gniazdo żeńskie-OHS-BS-1-10/14-P1-1-B



Opis PrzemysłowyOHS-BS-1(2) ZŁĄCZA:



OHS-BS-1(2)



Złącza bagnetowe OHS serii OHS to ultra-małe złącza, które głównie wykorzystują rosyjską technologię złączy. Ten typ złączy jest szeroko stosowany w obwodach prądu stałego i zmiennego różnych instrumentów elektrycznych, radiowych i sterujących. Składa się z wtyczek i gniazd, z wielopoziomowymi pozycjami kluczy do instalacji. Tryb sprzęgania złącza jest typu bagnetowego. Gniazdo nie ma mocowania ogonowego, a wtyczka ma proste mocowanie ogonowe z tworzywa sztucznego. Jednocześnie może być dopasowane i wymienne z oryginalnymi częściami rosyjskiej serii OHS-BS-1(2).

Złącza OHS-BS-1(2) przeznaczone są do pracy w obwodach prądu stałego,
przemiennego (często do 3 MHz) i impulsowego.
Złącza OHS-BS-1(2) składają się z hermetycznej wtyczki bagnetowej i niehermetycznych gniazd
do montażu objętościowego, posiadają wielokrotne pozycjonowanie polaryzacji korpusów, chroniące
przed nieautoryzowanym połączeniem.
Połączenie złączy – bagnetowe.
Wtyczki wykonane są bez osłon, gniazda z prostą plastikową osłoną.
Schematy rozmieszczenia styków, liczba i średnice styków podane są w tabeli 1.
Pokrycie styków w złączach: OHS-BS-1 – srebrne, OHS-BS-2 – złote.
Złącza wykonuję do montażu wewnętrznego we wszystkich klimatycznych warunkach pracy
zgodnie z warunkami technicznymi BR0.364.030 TU, (przyjęcie „5”).





TYP ZŁĄCZA Gniazdo
TYP STYKU Męski
LICZBA POZYCJI 10Pin
ROZMIAR OBUDOWY 14
MATERIAŁ STYKU Mosiądz Pokrycie Złotem/Srebrem
MATERIAŁ IZOLACYJNY PPS
MATERIAŁ OBUDOWY Stop aluminium Obróbka powierzchni anodowana, Stop cynku Pokrycie niklem (Klasa przemysłowa)
ROZMIAR STYKU Φ1.0
MAKSYMALNY PRĄD NA STYK 3.0A
SUMA PRĄDÓW 30A
NAPIĘCIE ZNAMIONOWE 250V
REZISTANCJA STYKU ≤5MΩ
PODŁĄCZENIE STYKU Lutowanie
TYP MOCOWANIA Połączenie bagnetowe
LICZBA CYKLI WŁĄCZ/WYŁĄCZ 250
TEMPERATURA PRACY -60℃ – +85℃

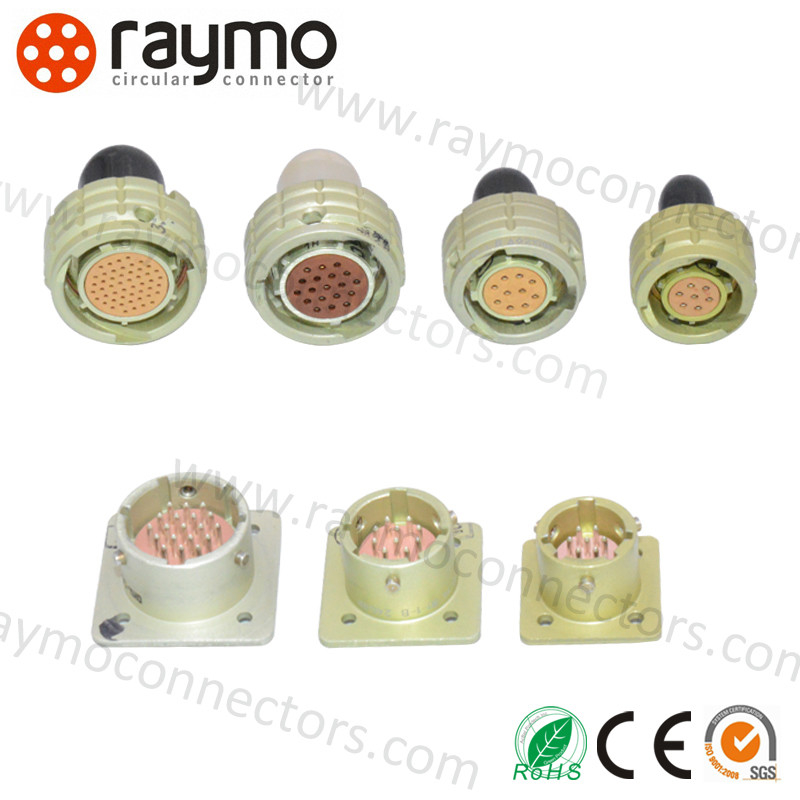

Zdjęcia produktów



ОНЦ-БС-1(2) Seria Bayonet Ultra-Small Connector Shell Rozmiar 10pin Kobieta wtyczka ОНЦ-БС-1-10/14-Р12-1-В

ОНЦ-БС-1(2) Seria Bayonet Ultra-Small Connector Shell Rozmiar 10pin Kobieta wtyczka ОНЦ-БС-1-10/14-Р12-1-В





Karta katalogowa produktu





Ultra-małe złącze elektryczne serii OHS

　

1. Wskaźniki techniczne

　

Wskaźnik

Wartość

Rezystancja styku

≤5mΩ

Rezystancja izolacji

≥1000MΩ (W normalnych warunkach)

Temperatura otoczenia

- 60°C~85°C

Wibracje

1-5000HZ 20g

Uderzenia

1000g (jednorazowo); 100g (wielokrotnie);

Średnica styku

Φ1.0mm

Żywotność mechaniczna

Wkładanie i wyjmowanie 250 razy

Czas pracy

5000 godzin

Gwarancja

15 lat







2. Prąd roboczy, Napięcie robocze

　

　

　

　

Standardowy rozmiar obudowy

Numer styku

Prąd roboczy pojedynczego styku (A)

Prąd całkowity (A)

Napięcie robocze (V)

10

4

3.7

15

250

12

7

3.1

22

250

14

10

3

30

250

18

19

2.1

40

250

22

32

1.8

60

250

27

50

1.5

75

250





Numer części rosyjskiej

Numer części chińskiej

OHS-BS-1-4/10-B1-1-B

OHS-BC-1-4/10-B1-1-B

OHS-BS-1-7/12-B1-1-B

OHS-BC-1-7/12-B1-1-B

OHS-BS-1-10/14-B1-1-B

OHS-BC-1-10/14-B1-1-B

OHS-BS-1-19/18-B1-1-B

OHS-BC-1-19/18-B1-1-B

OHS-BS-1-32/22-B1-1-B

OHS-BC-1-32/22-B1-1-B

OHS-BS-1-50/27-B1-1-B

OHS-BC-1-50/27-B1-1-B



Numer części rosyjskiej Numer części chińskiej
OHS-BS-1-4/10-P2-1-B OHS-BC-1-4/10-P2-1-B
OHS-BS-1-7/12-P2-1-B OHS-BC-1-7/12-P2-1-B
OHS-BS-1-10/14-P2-1-B OHS-BC-1-10/14-P2-1-B
OHS-BS-1-19/18-P2-1-B OHS-BC-1-19/18-P2-1-B
OHS-BS-1-32/22-P2-1-B OHS-BC-1-32/22-P2-1-B
OHS-BS-1-50/27-P2-1-B OHS-BC-1-50/27-P2-1-B



FAQ



FAQ dotyczące rosyjskich złączy OHS

1.Czy mogę otrzymać zamówienie próbne?
Tak, zapraszamy do składania zamówień próbnych rosyjskich złączy 2PM w celu przetestowania i sprawdzenia jakości.

2. Jakie są Państwa warunki płatności?
Zazwyczaj akceptujemy T/T. W przypadku regularnych zamówień warunki płatności to 30% depozytu, a saldo płatne przed wysyłką.

3. Jaki jest czas realizacji?
Zazwyczaj trwa to 10 dni po otrzymaniu zaliczki.

4.Jakie są Państwa warunki pakowania?
Najpierw jest pakowany w worek foliowy, następnie w małe pudełko, a na końcu w duże neutralne kartony.

5.Jak długi jest okres gwarancji
Jeden rok po dostawie.
