ОНЦ-БС-1(2) Seria Bayonet Ultra-mały złącza łusek Rozmiar 12 7 Pin Mężczyzna Soket-ОНЦ-БС-1-7/12-B1-1-B

ОНЦ-БС-1(2) Series Bayonet Ultra-small Connector Shell Size 12 7 Pin Male Socket-ОНЦ-БС-1-7/12-B1-1-B
ОНЦ-БС-1(2) Series Bayonet Ultra-small Connector Shell Size 12 7 Pin Male Socket-ОНЦ-БС-1-7/12-B1-1-B ОНЦ-БС-1(2) Series Bayonet Ultra-small Connector Shell Size 12 7 Pin Male Socket-ОНЦ-БС-1-7/12-B1-1-B ОНЦ-БС-1(2) Series Bayonet Ultra-small Connector Shell Size 12 7 Pin Male Socket-ОНЦ-БС-1-7/12-B1-1-B ОНЦ-БС-1(2) Series Bayonet Ultra-small Connector Shell Size 12 7 Pin Male Socket-ОНЦ-БС-1-7/12-B1-1-B ОНЦ-БС-1(2) Series Bayonet Ultra-small Connector Shell Size 12 7 Pin Male Socket-ОНЦ-БС-1-7/12-B1-1-B
Podstawowe informacje
Miejsce pochodzenia: Chiny
Nazwa handlowa: RAYMO
Numer modelu: Онц-×-1 (2)
Minimalne zamówienie: 5
Cena: USD25
Czas dostawy: 5-8 tygodni
Zasady płatności: T/t
Możliwość Supply: 2000pcs
Skontaktuj się teraz
Podkreślić:

ONS-БС-1-7/12-B1-1-B łącznik

,

ONC-BS-1(2) Złącze bagnetowe ultra-małe

,

7-pinowe złącze bagnetowe ultra-małe



ОНЦ-БС-1(2) Seria Złącze Bayonet Ultra-małe Rozmiar obudowy 12 7 Pin Męskie Gniazdo - ОНЦ-БС-1-7/12-B1-1-B



Prct Opis WojskowyОНЦ-БС-1(2) ZŁĄCZA:



ОНЦ-БС-1(2)



Złącza ultra-małe serii OHS z bagnetem przyjmują głównie rosyjską technologię złączy. Ten typ złącza jest szeroko stosowany w obwodach DC i AC różnych instrumentów elektrycznych, radiowych i kontrolnych. Składa się z wtyczek i gniazd, z wielopoziomowymi pozycjami kluczy do instalacji. Tryb sprzęgania złącza to typ bagnetowy. Gniazdo nie ma mocowania tylnego, a wtyczka ma proste plastikowe mocowanie tylne. Jednocześnie może być dopasowane i wymieniane z oryginalnymi częściami rosyjskiej serii ОНЦ-БС-1(2).

Złącza ОНЦ-БС-1(2) są przeznaczone do pracy w obwodach elektrycznych prądu stałego,
przemiennego (częstotliwość do 3 MHz) i impulsowego prądu.
Złącza ОНЦ-БС-1(2) składają się z hermetycznej wtyczki i niehermetycznego gniazda kablowego
do montażu objętościowego, mają wielopozycyjną polaryzację korpusów, zapobiegającą
nieprawidłowemu połączeniu.
Połączenie złączy – bagnetowe.
Wtyczki są wykonane bez obudowy, gniazda z prostym plastikowym korpusem.
Schematy rozmieszczenia kontaktów, liczba i średnice kontaktów podano w tabeli 1.
Powłoka kontaktów w złączach: ОНЦ-БС-1 - srebro, ОНЦ-БС-2 – złoto.
Złącza są przeznaczone do montażu wewnętrznego w
w zgodności z warunkami technicznymi BR0.364.030 TU, (przyjęcie „5”).





TYP ZŁĄCZA Gniazdo
TYP KONTAKTU Męski
LICZBA POZYCJI 7 Pin
ROZMIAR OBUDOWY 12
MATERIAŁ KONTAKTU Stop miedzi, złocenie/srebrzenie
MATERIAŁY IZOLACYJNE PPS
MATERIAŁ OBUDOWY Stop aluminium, obróbka anodowana powierzchni, stop cynku, niklowanie (klasa przemysłowa)
ROZMIAR KONTAKTU Φ1.0
MAKSYMALNY PRĄD NA KONTAKT 3.1A
SUMA PRĄDÓW 22A
NAPIĘCIE ZNAMIONOWE 250V
REZYSTANCJA KONTAKTU ≤5MΩ
ZAKOŃCZENIE KONTAKTU Lutowanie
TYP MOCOWANIA Połączenie bagnetowe
LICZBA WŁOŻEŃ I WYJĘĆ 250
TEMPERATURA PRACY -60℃ – +85℃

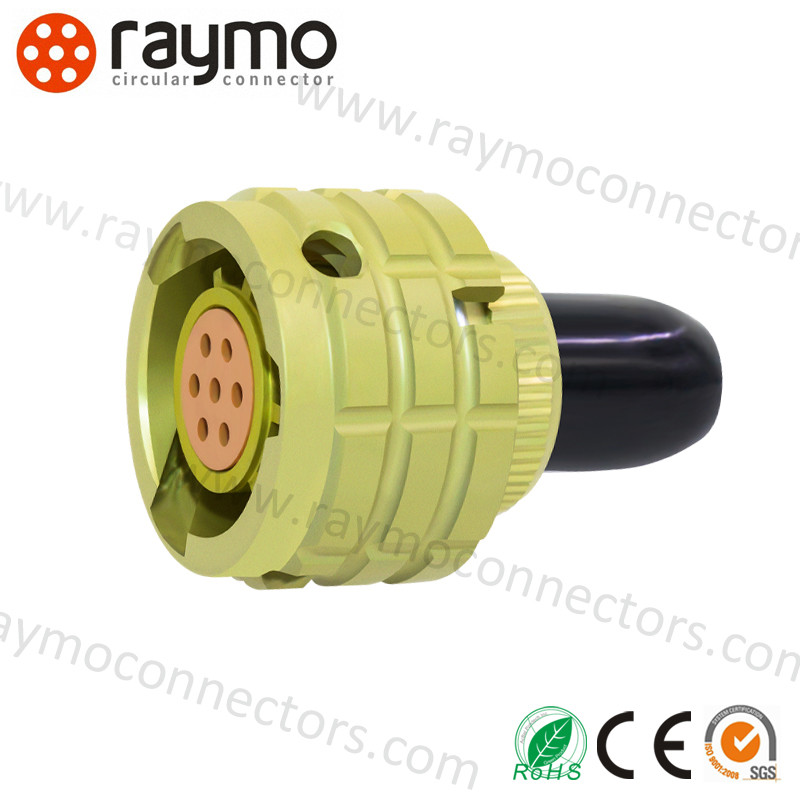

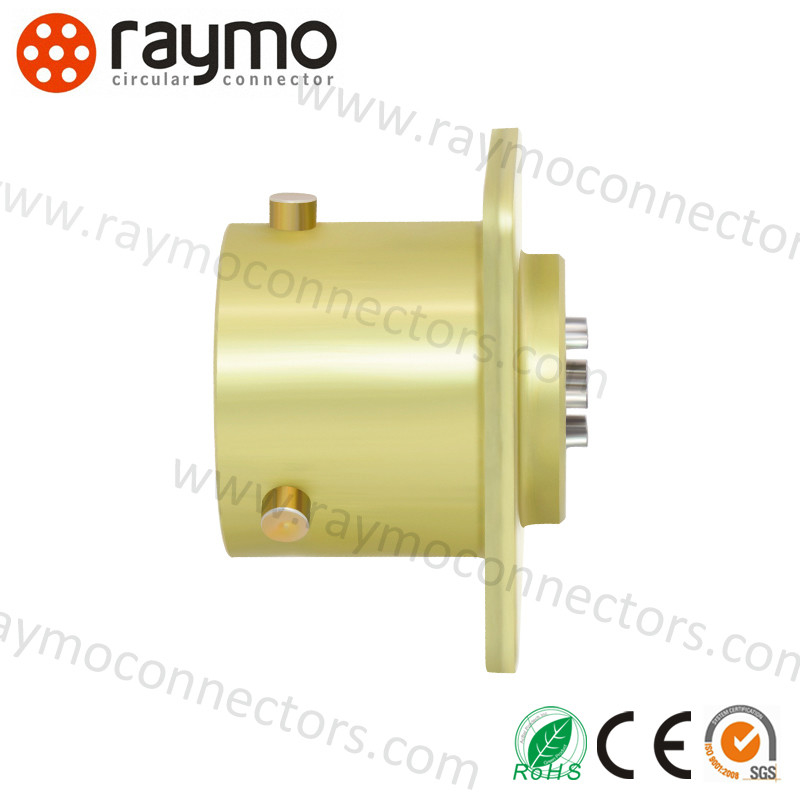

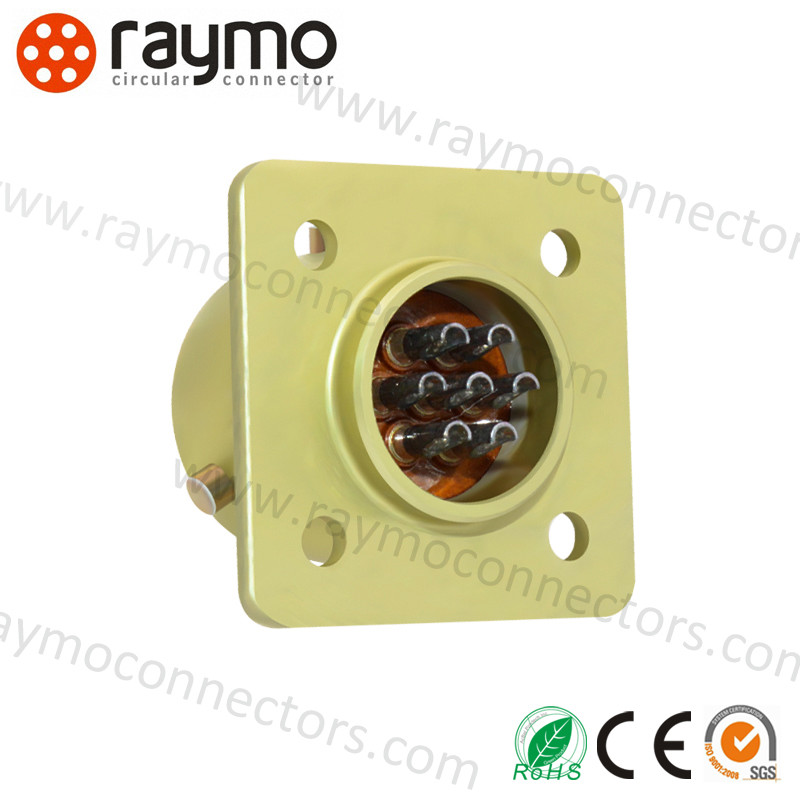

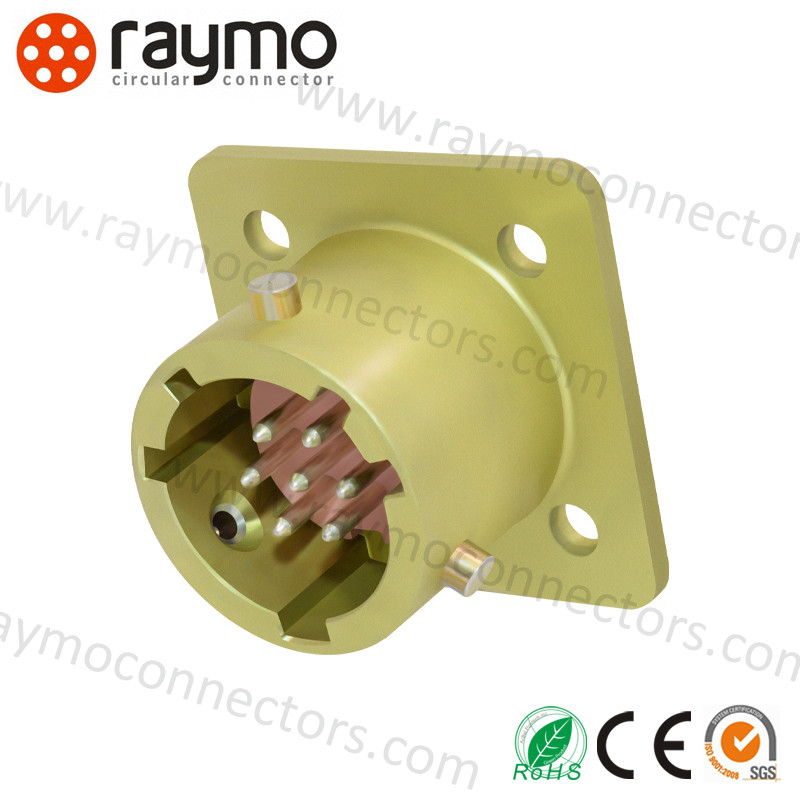

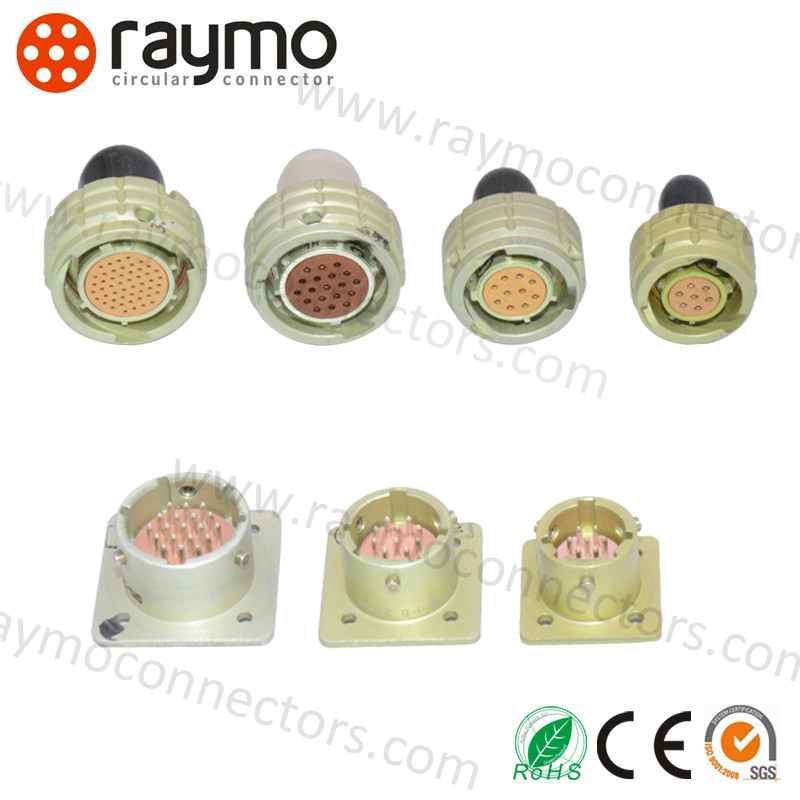

Prcts zdjęcia



ОНЦ-БС-1(2) Seria Bayonet Ultra-mały złącza łusek Rozmiar 12 7 Pin Mężczyzna Soket-ОНЦ-БС-1-7/12-B1-1-B 0ОНЦ-БС-1(2) Seria Bayonet Ultra-mały złącza łusek Rozmiar 12 7 Pin Mężczyzna Soket-ОНЦ-БС-1-7/12-B1-1-B 1ОНЦ-БС-1(2) Seria Bayonet Ultra-mały złącza łusek Rozmiar 12 7 Pin Mężczyzna Soket-ОНЦ-БС-1-7/12-B1-1-B 2





Prcts Karta danych





Ultra-małe złącze elektryczne serii OHS

　

1. Wskaźniki techniczne

　

Wskaźnik

Wartość

Rezystancja styku

≤5mΩ

Rezystancja izolacji

≥1000MΩ (W normalnych warunkach)

Temperatura otoczenia

- 60°C~85°C

Wibracje

1-5000HZ 20g

Uderzenie

1000g (raz); 100g (wiele razy);

Średnica kontaktu

Φ1.0mm

Żywotność mechaniczna

Włóż i wyjmij 250 razy

Godziny pracy

5000 godzin

Gwarancja

15 lat







2. Prąd roboczy, napięcie robocze

　

　

　

　

Standardowy rozmiar obudowy

Numer kontaktu

Prąd roboczy pojedynczego kontaktu (A)

Prąd całkowity (A)

Napięcie robocze (V)

10

4

3.7

15

250

12

7

3.1

22

250

14

10

3

30

250

18

19

2.1

40

250

22

32

1.8

60

250

27

50

1.5

75

250





Rosyjski numer części

Chiński numer części

ОНЦ-БС-1-4/10-В1-1-В

OHS-BC-1-4/10-B1-1-В

ОНЦ-БС-1-7/12-В1-1-В

OHS-BC-1-7/12-B1-1-В

ОНЦ-БС-1-10/14-В1-1-В

OHS-BC-1-10/14-B1-1-В

ОНЦ-БС-1-19/18-В1-1-В

OHS-BC-1-19/18-B1-1-В

ОНЦ-БС-1-32/22-В1-1-В

OHS-BC-1-32/22-B1-1-В

ОНЦ-БС-1-50/27-В1-1-В

OHS-BC-1-50/27-B1-1-В



Rosyjski numer części Chiński numer części
ОНЦ-БС-1-4/10-Р12-1-В OHS-BC-1-4/10-P2-1-В
ОНЦ-БС-1-7/12-Р12-1-В OHS-BC-1-7/12-P2-1-В
ОНЦ-БС-1-10/14-Р12-1-В OHS-BC-1-10/14-P2-1-В
ОНЦ-БС-1-19/18-Р12-1-В OHS-BC-1-19/18-P2-1-В
ОНЦ-БС-1-32/22-Р12-1-В OHS-BC-1-32/22-P2-1-В
ОНЦ-БС-1-50/27-Р12-1-В OHS-BC-1-50/27-P2-1-В



FAQ



FAQ dotyczące rosyjskiego złącza OHS

1.Czy mogę zamówić próbkę?
Tak, zapraszamy do zamówienia próbki rosyjskiego złącza 2PM w celu przetestowania i sprawdzenia jakości.

2. Jakie są Twoje warunki płatności?
Zazwyczaj akceptujemy T / T, w przypadku regularnych zamówień warunki płatności to 30% depozytu, saldo płatne przed wysyłką.

3. Jaki jest czas realizacji?
Zazwyczaj zajmuje to 10 dni po otrzymaniu zaliczki.

4.Jakie są Twoje warunki pakowania?
Jest pakowany najpierw w plastikową torbę, a następnie w małe pudełko, na końcu w duże neutralne kartony.

5.Jak długi jest okres gwarancji
Jeden rok po dostawie.
