Dom ProduktyWojskowe złącza okrągłeONC-BS-1 Seria 2 Ultra-mały Złącze Bagnetowe Rozmiar Obudowy 12 7-pinowe Gniazdo Męskie do Maszyn Przemysłowych ONC-BS-1-7/12-B1-1-B

ONC-BS-1 Seria 2 Ultra-mały Złącze Bagnetowe Rozmiar Obudowy 12 7-pinowe Gniazdo Męskie do Maszyn Przemysłowych ONC-BS-1-7/12-B1-1-B

ONC-BS-1 2 Series Ultra-small Bayonet Connector Shell Size 12 7 Pin Male Socket for Industrial Machinery ONC-BS-1-7/12-B1-1-B
ONC-BS-1 2 Series Ultra-small Bayonet Connector Shell Size 12 7 Pin Male Socket for Industrial Machinery ONC-BS-1-7/12-B1-1-B ONC-BS-1 2 Series Ultra-small Bayonet Connector Shell Size 12 7 Pin Male Socket for Industrial Machinery ONC-BS-1-7/12-B1-1-B ONC-BS-1 2 Series Ultra-small Bayonet Connector Shell Size 12 7 Pin Male Socket for Industrial Machinery ONC-BS-1-7/12-B1-1-B ONC-BS-1 2 Series Ultra-small Bayonet Connector Shell Size 12 7 Pin Male Socket for Industrial Machinery ONC-BS-1-7/12-B1-1-B
Podstawowe informacje
Miejsce pochodzenia: Chiny
Nazwa handlowa: RAYMO
Numer modelu: Онц-×-1 (2)
Minimalne zamówienie: 5
Cena: USD25
Czas dostawy: 5-8 tygodni
Zasady płatności: T/t
Możliwość Supply: 2000pcs
Skontaktuj się teraz
Podkreślić:

7-pinowe złącze bagnetowe

,

Złącze Bagnetowe do Maszyn Przemysłowych

,

ONC-BS-1 Seria 2 Złącze Bagnetowe



ОНЦ-БС-1(2) Seria Bayonet Ultra-mały złącza łusek Rozmiar 12 7 Pin Mężczyzna Soket-ОНЦ-БС-1-7/12-B1-1-B



Opis produktu PrzemysłowyONS-БС-1(2)Złącza:



ONS-БС-1(2)



Złącza ultra-małe z serii OHS wykorzystują głównie rosyjską technologię złącza.Składa się z wtyczek i gniazdek, z wielopoziomowymi pozycjami kluczy do montażu. Tryb sprzężenia złącza jest typu bagnet. Wtyczka nie ma mocowania ogona, a wtyczka ma proste mocowanie plastikowe ogona.W tym samym czasie, można go dopasować i wymieniać z oryginalnymi częściami rosyjskiej serii ОНЦ-БС-1(2).

Złącza ONC-BS-1 ((2), przeznaczone do pracy w łańcuchach elektrycznych stałych,
Prąd przenośny (częstotliwością do 3 MHz) i impulsowy.
Łączniki ONC-BS-1(2) składają się z hermetycznej przyrządowej śruby i niehermetycznej kabli
rozetki do montażu objętościowego, posiadające wielośpionową polaryzację korpusów, chroniącą
Od nieautoryzowanego członkostwa.
Złączenie łącz
Wielki są produkowane bez skórki, rozetki z prostą skórką z tworzyw sztucznych.
Schematy rozmieszczenia kontaktów, ilość i średnice kontaktów przedstawione są w tabeli 1.
Pokrycie kontaktów w łącznikach: ОНЦ-БС-1 - серебро, ОНЦ-БС-2 ?? золото.
Złącza wyprodukowane dla montażu wewnętrznego w wykonaniu we wszystkich klimatach
Zgodnie z warunkami technicznymi BR0.364.030 ТУ, (приемка ₹5 ₹).

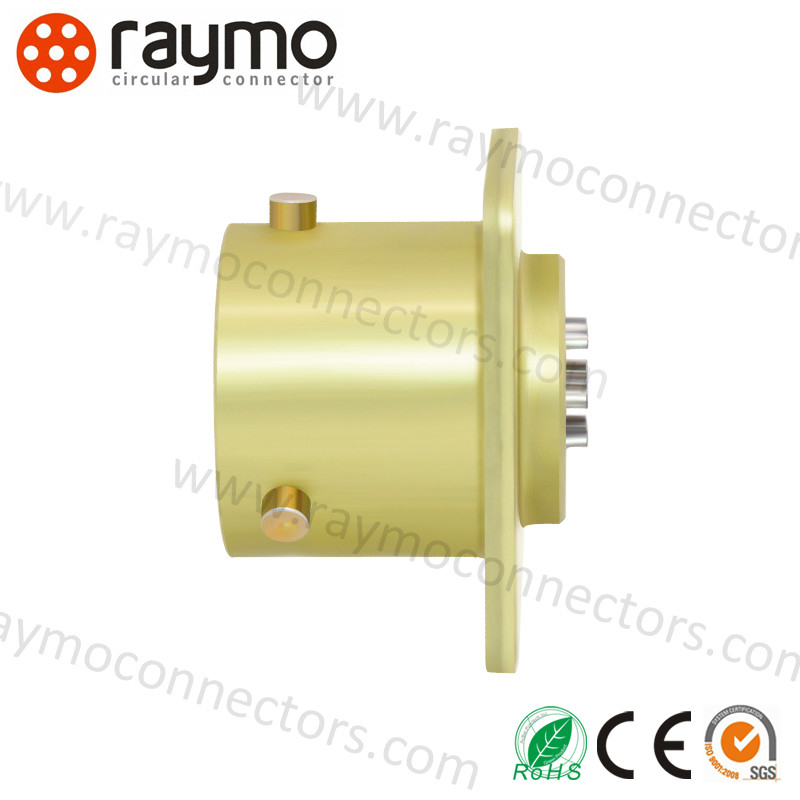

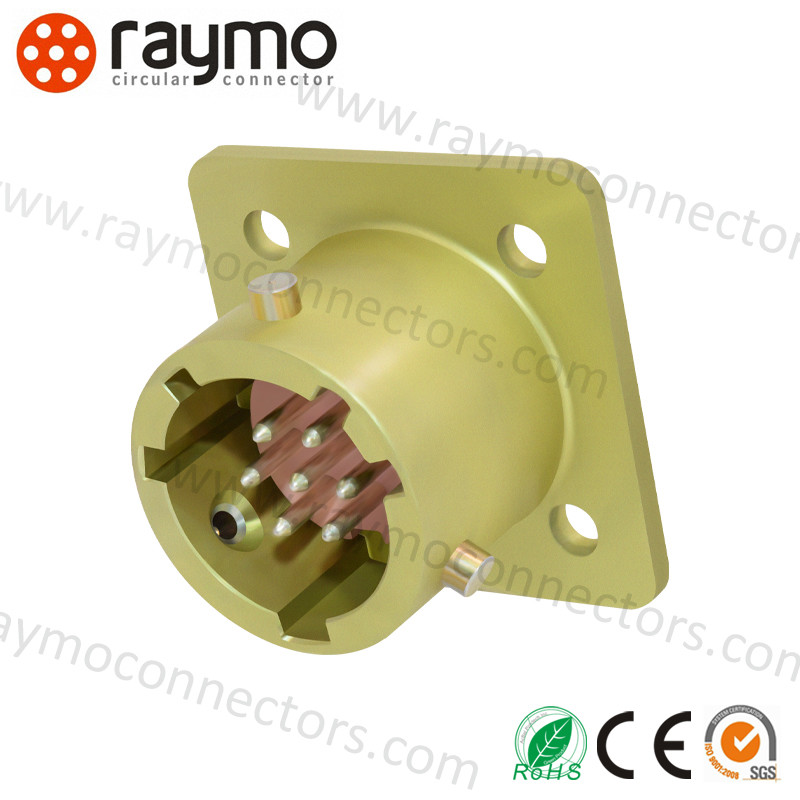

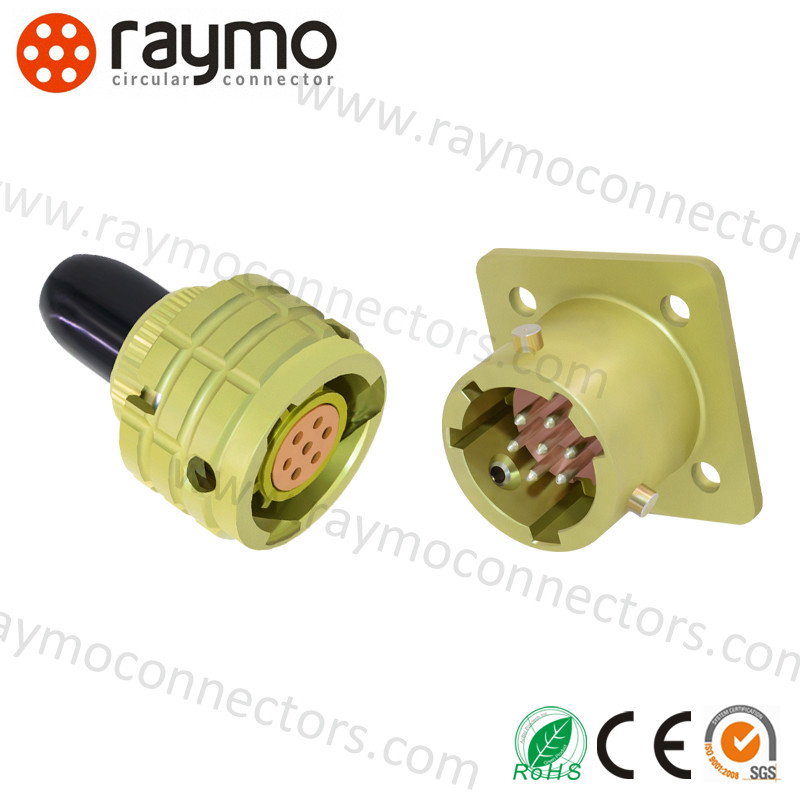

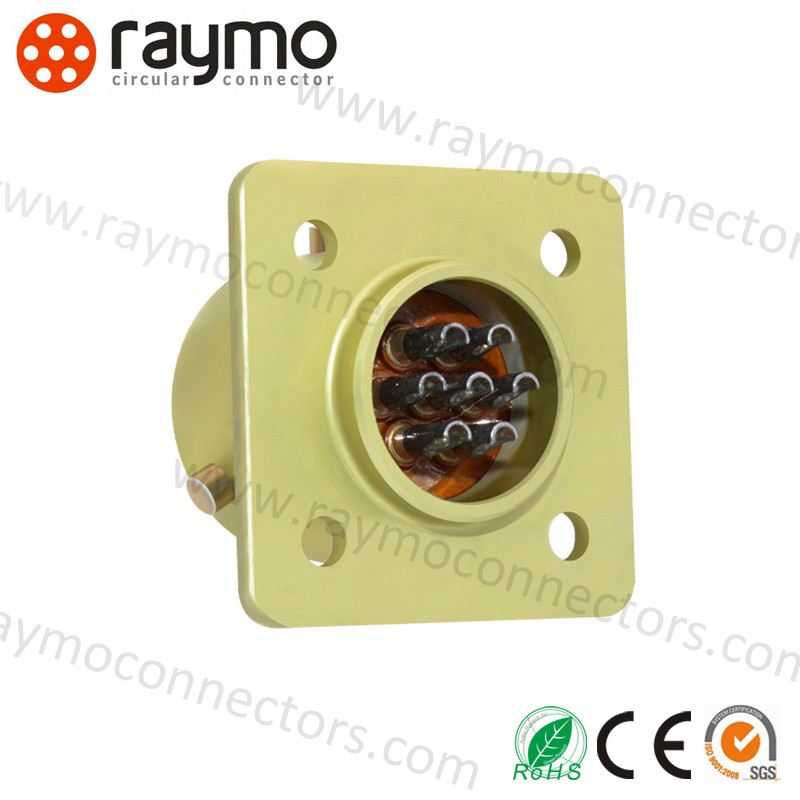

Zdjęcia



ONC-BS-1 Seria 2 Ultra-mały Złącze Bagnetowe Rozmiar Obudowy 12 7-pinowe Gniazdo Męskie do Maszyn Przemysłowych ONC-BS-1-7/12-B1-1-BONC-BS-1 Seria 2 Ultra-mały Złącze Bagnetowe Rozmiar Obudowy 12 7-pinowe Gniazdo Męskie do Maszyn Przemysłowych ONC-BS-1-7/12-B1-1-BONC-BS-1 Seria 2 Ultra-mały Złącze Bagnetowe Rozmiar Obudowy 12 7-pinowe Gniazdo Męskie do Maszyn Przemysłowych ONC-BS-1-7/12-B1-1-B





Arkusz daty





Złącze elektryczne ultra-małe z serii OHS

　

1. Wskaźniki techniczne

　

Wskaźnik

Wartość

Odporność kontaktowa

≤ 5mΩ

Odporność izolacyjna

≥ 1000MΩ (w normalnych warunkach)

Temperatura otoczenia

- 60°C~85°C

Wibracje

1-5000HZ 20g

Wpływ

1000 g (po raz); 100 g (wielokrotnie);

Średnica kontaktu

Φ1,0 mm

Życie mechaniczne

Wprowadzenie i odłączenie 250 razy

Godziny pracy

5000 godzin

Gwarancja

15 lat











2Prąd roboczy, napięcie robocze

　

　

　

　

Standardowy rozmiar powłoki

Numer telefonu

Prąd roboczy pojedynczego kontaktu (A)

Całkowity prąd ((A)

napięcie robocze ((V)

10

4

3.7

15

250

12

7

3.1

22

250

14

10

3

30

250

18

19

2.1

40

250

22

32

1.8

60

250

27

50

1.5

75

250





Rosyjska część nr.

Chińska część nr.

ONЦ-БС-1-4/10-В1-1-В

OHS-BC-1-4/10-B1-1-В

ONЦ-БС-1-7/12-В1-1-В

OHS-BC-1-7/12-B1-1-В

ONЦ-БС-1-10/14-В1-1-В

OHS-BC-1-10/14-B1-1-В

ONЦ-БС-1-19/18-В1-1-В

OHS-BC-1-19/18-B1-1-В

ONЦ-БС-1-32/22-В1-1-В

OHS-BC-1-32/22-B1-1-В

ONЦ-БС-1-50/27-В1-1-В

OHS-BC-1-50/27-B1-1-В



Rosyjska część nr. Chińska część nr.
ONЦ-БС-1-4/10-Р12-1-В OHS-BC-1-4/10-P2-1-В
ONЦ-БС-1-7/12-Р12-1-В OHS-BC-1-7/12-P2-1-В
ONЦ-БС-1-10/14-Р12-1-В OHS-BC-1-10/14-P2-1-В
ONЦ-БС-1-19/18-Р12-1-В OHS-BC-1-19/18-P2-1-В
ONЦ-БС-1-32/22-Р12-1-В OHS-BC-1-32/22-P2-1-В
OНЦ-БС-1-50/27-Р12-1-В OHS-BC-1-50/27-P2-1-В



Częste pytania



Często zadawane pytania dotyczące Russian OHS Connector

1.Mogę prosić o próbkę?
Tak, witamy zamówienie próbki rosyjskiego 2PM Connector do testowania i sprawdzania jakości.

2Jakie są warunki płatności?
Zazwyczaj akceptujemy T / T, Dla regularnych zamówień, Warunki płatności to 30% depozyt, saldo zapłacone przed wysyłką.

3- Jaki jest czas realizacji?
Zwykle trwa to 10 dni od otrzymania zaliczki.

4.Jakie są warunki pakowania?
Najpierw w plastikowych torebkach, potem w małych pudełkach, wreszcie w dużych, w neutralnych kartonach.

5.Jak długi jest okres gwarancji?
Rok po porodzie.
