Dom ProduktyZłącza okrągłe MILONC-BS-1(2) Seria Złącze bagnetowe ultra-małe, rozmiar obudowy 12, 7-pinowe żeńskie wtyczki z mocowaniem ogona (opcjonalnie) - ONC-BS-1-7/12-P12-1-B

ONC-BS-1(2) Seria Złącze bagnetowe ultra-małe, rozmiar obudowy 12, 7-pinowe żeńskie wtyczki z mocowaniem ogona (opcjonalnie) - ONC-BS-1-7/12-P12-1-B

ОНЦ-БС-1(2) Series Bayonet Ultra-Small Connector Shell Size 12 7 Pin Female Plug With Tail Attachment (Optional)-ОНЦ-БС-1-7/12-P12-1-B
ОНЦ-БС-1(2) Series Bayonet Ultra-Small Connector Shell Size 12 7 Pin Female Plug With Tail Attachment (Optional)-ОНЦ-БС-1-7/12-P12-1-B ОНЦ-БС-1(2) Series Bayonet Ultra-Small Connector Shell Size 12 7 Pin Female Plug With Tail Attachment (Optional)-ОНЦ-БС-1-7/12-P12-1-B ОНЦ-БС-1(2) Series Bayonet Ultra-Small Connector Shell Size 12 7 Pin Female Plug With Tail Attachment (Optional)-ОНЦ-БС-1-7/12-P12-1-B ОНЦ-БС-1(2) Series Bayonet Ultra-Small Connector Shell Size 12 7 Pin Female Plug With Tail Attachment (Optional)-ОНЦ-БС-1-7/12-P12-1-B ОНЦ-БС-1(2) Series Bayonet Ultra-Small Connector Shell Size 12 7 Pin Female Plug With Tail Attachment (Optional)-ОНЦ-БС-1-7/12-P12-1-B
Podstawowe informacje
Miejsce pochodzenia: Chiny
Nazwa handlowa: RAYMO
Numer modelu: Онц-×-1 (2)
Minimalne zamówienie: 5
Cena: USD25
Czas dostawy: 5-8 tygodni
Zasady płatności: T/t
Możliwość Supply: 2000pcs
Skontaktuj się teraz
Podkreślić:

Złącze ONC-BS-1-7/12-P12-1-B

,

ONC-BS-1(2) Złącze bagnetowe ultra-małe

,

7-pinowe złącze bagnetowe ultra-małe



Złącze bagnetowe OHS-BS-1(2) Seria Ultralekkie Złącze Rozmiar 12 7-pinowe Gniazdo żeńskie z mocowaniem na ogonie (opcjonalnie)l)-OHS-BS-1-7/12-P12-1-B



Opis produktu PrzemysłowyOHS-BS-1(2)ZŁĄCZA:



OHS-BS-1(2)



Złącza bagnetowe OHS serii ultra-małe wykorzystują głównie rosyjską technologię złączy. Ten typ złączy jest szeroko stosowany w obwodach prądu stałego i zmiennego różnych instrumentów elektrycznych, radiowych i sterujących. Składa się z wtyczek i gniazd, z wielopoziomowymi pozycjami kluczy do instalacji. Tryb sprzęgania złącza jest typu bagnetowego. Gniazdo nie ma mocowania na ogonie, a wtyczka ma proste mocowanie na ogonie z tworzywa sztucznego. Jednocześnie może być dopasowane i wymienne z oryginalnymi częściami rosyjskiej serii OHS-BS-1(2).

Złącza OHS-BS-1(2) przeznaczone są do pracy w obwodach prądu stałego,
przemiennego (często do 3 MHz) i impulsowego.
Złącza OHS-BS-1(2) składają się z hermetycznej wtyczki bagnetowej i niehermetycznej
gniazda do montażu objętościowego, posiadają wielokrotne pozycjonowanie polaryzacji korpusów, chroniące
przed nieautoryzowanym połączeniem.
Połączenie złączy – bagnetowe.
Wtyczki wykonane są bez osłon, gniazda z prostą osłoną z tworzywa sztucznego.
Schematy rozmieszczenia styków, liczba i średnice styków podane są w tabeli 1.
Pokrycie styków w złączach: OHS-BS-1 – srebro, OHS-BS-2 – złoto.
Złącza wykonuję do montażu wewnętrznego w klimatycznym wykonaniu w
zgodności z warunkami technicznymi BR0.364.030 TU, (przyjęcie „5”).

Zdjęcia produktów



ONC-BS-1(2) Seria Złącze bagnetowe ultra-małe, rozmiar obudowy 12, 7-pinowe żeńskie wtyczki z mocowaniem ogona (opcjonalnie) - ONC-BS-1-7/12-P12-1-BONC-BS-1(2) Seria Złącze bagnetowe ultra-małe, rozmiar obudowy 12, 7-pinowe żeńskie wtyczki z mocowaniem ogona (opcjonalnie) - ONC-BS-1-7/12-P12-1-BONC-BS-1(2) Seria Złącze bagnetowe ultra-małe, rozmiar obudowy 12, 7-pinowe żeńskie wtyczki z mocowaniem ogona (opcjonalnie) - ONC-BS-1-7/12-P12-1-B





Karta katalogowa produktów





Ultra-małe złącze elektryczne serii OHS



1. Wskaźniki techniczne



Wskaźnik

Wartość

Rezystancja styku

≤5mΩ

Rezystancja izolacji

≥1000MΩ (W normalnych warunkach)

Temperatura otoczenia

- 60°C~85°C

Wibracje

1-5000HZ 20g

Uderzenia

1000g (jednorazowo); 100g (wielokrotnie);

Średnica styku

Φ1.0mm

Żywotność mechaniczna

Wkładanie i wyjmowanie 250 razy

Godziny pracy

5000 godzin

Gwarancja

15 lat











2. Prąd roboczy, Napięcie robocze









Standardowy rozmiar obudowy

Liczba styków

Prąd roboczy pojedynczego styku (A)

Prąd całkowity (A)

Napięcie robocze (V)

10

4

3.7

15

250

12

7

3.1

22

250

14

10

3

30

250

18

19

2.1

40

250

22

32

1.8

60

250

27

50

1.5

75

250

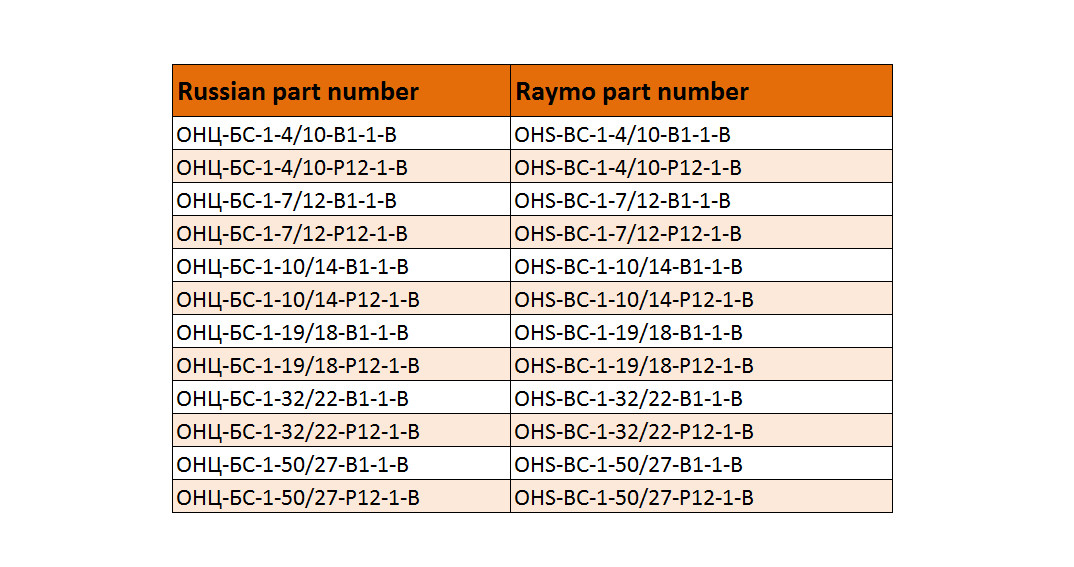

Numer części rosyjskiej

Numer części chińskiej

OHS-BS-1-4/10-B1-1-B

OHS-BC-1-4/10-B1-1-B

OHS-BS-1-7/12-B1-1-B

OHS-BC-1-7/12-B1-1-B

OHS-BS-1-10/14-B1-1-B

OHS-BC-1-10/14-B1-1-B

OHS-BS-1-19/18-B1-1-B

OHS-BC-1-19/18-B1-1-B

OHS-BS-1-32/22-B1-1-B

OHS-BC-1-32/22-B1-1-B

OHS-BS-1-50/27-B1-1-B

OHS-BC-1-50/27-B1-1-B

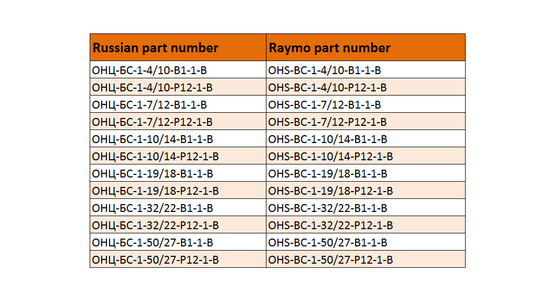

Numer części rosyjskiej Numer części chińskiej
OHS-BS-1-4/10-P12-1-B OHS-BC-1-4/10-P2-1-B
OHS-BS-1-7/12-P12-1-B OHS-BC-1-7/12-P2-1-B
OHS-BS-1-10/14-P12-1-B OHS-BC-1-10/14-P2-1-B
OHS-BS-1-19/18-P12-1-B OHS-BC-1-19/18-P2-1-B
OHS-BS-1-32/22-P12-1-B OHS-BC-1-32/22-P2-1-B
OHS-BS-1-50/27-P12-1-B OHS-BC-1-50/27-P2-1-B



FAQ



FAQ dotyczące rosyjskich złączy OHS

1.Czy mogę otrzymać zamówienie próbne?
Tak, zapraszamy do zamówienia próbnego rosyjskich złączy 2PM w celu przetestowania i sprawdzenia jakości.

2. Jakie są Państwa warunki płatności?
Zazwyczaj akceptujemy T/T. W przypadku regularnych zamówień warunki płatności to 30% zaliczki, a saldo płatne przed wysyłką.

3. Jaki jest czas realizacji?
Zazwyczaj trwa to 10 dni po otrzymaniu zaliczki.

4.Jakie są Państwa warunki pakowania?
Najpierw pakowane są w worek foliowy, następnie w małe pudełko, a na końcu w duże neutralne kartony.

5.Jak długi jest okres gwarancji
Jeden rok po dostawie.
