Złącze OHS Serii Bayonet Ultra-Małe Złącze Materiał Obudowy Ze Stopu Aluminium
Rosyjskie złącza ОНЦ-БС, РБМ4, СНЦ23, СНЦ127, 2РМТ, 2РМДТ, 2РТТ nadchodzą!!!
Wszystkie rodzaje złączy okrągłych od producenta OEM w Chinach
Opis produktu Przemysłowy ОНЦ-БС-1(2) ZŁĄCZA:
ОНЦ-БС-1(2) Okrągłe złącze elektryczne serii OHS, metoda połączenia przyjmuje połączenie bagnetowe, forma połączenia końca styku jest spawana, produkt charakteryzuje się szybkim połączeniem i rozłączeniem, małym rozmiarem, wysoką gęstością, dobrą odpornością na warunki środowiskowe, wysoką niezawodnością, gniazdo bez mocowania ogonowego, wtyczka może mieć mocowanie ogonowe z prostego tworzywa sztucznego, nadaje się do obwodów prądu stałego i zmiennego.
Jednocześnie może być dopasowane i wymienne z oryginalnymi częściami rosyjskiej serii ОНЦ-БС-1(2).
Złącza ОНЦ-БС-1(2) przeznaczone są do pracy w obwodach elektrycznych prądu stałego,
przemiennego (często do 3 МГц) i impulsowego.
Złącza ОНЦ-БС-1(2) składają się z hermetycznej obudowy bagnetowej i niehermetycznych gniazd kablowych
dla montażu objętościowego, posiadają wielokrotne polaryzacje korpusów, chroniące
przed niezamierzonym połączeniem.
Połączenie złączy – bagnetowe.

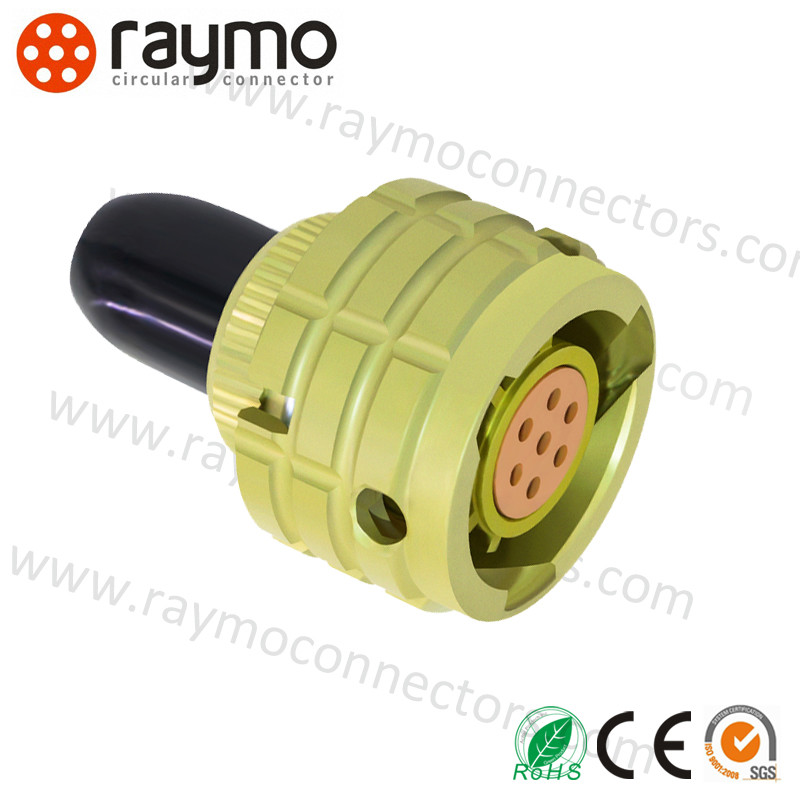

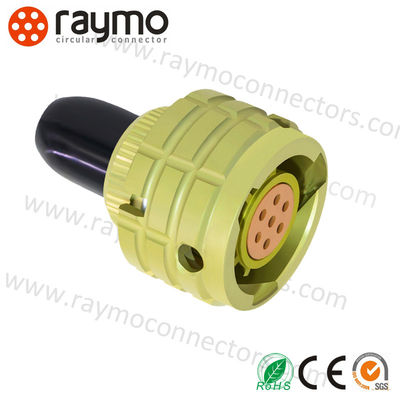

Bagnet wykonany jest bez osłony, gniazda z prostą osłoną z tworzywa sztucznego.
Schematy rozmieszczenia styków, liczba i średnice styków podane są w tabeli 1.
Pokrycie styków w złączach: ОНЦ-БС-1 – srebrzone, ОНЦ-БС-2 – złocone.
Złącza wykonuję do montażu wewnętrznego w klimatyzowanych pomieszczeniach
zgodnie z wymaganiami technicznymi БР0.364.030 ТУ, (przyjęcie „5”).
Przemysłowy ОНЦ-БС-1(2) CECHY ZŁĄCZ OHS:
- Kompaktowy rozmiar: Idealny do zastosowań, gdzie przestrzeń jest ograniczona.
- Wysoka wydajność: Zdolne do obsługi wysokich szybkości transmisji danych i poziomów mocy pomimo niewielkich rozmiarów, co czyni je odpowiednimi do szerokiego zakresu zastosowań.
- Trwała konstrukcja: Wykonane z wysokiej jakości materiałów, aby zapewnić długą żywotność, nawet w trudnych warunkach.
- Łatwa instalacja: Umożliwia szybki i łatwy montaż i demontaż, oszczędzając czas i wysiłek podczas montażu i konserwacji.
Wskaźniki techniczne dla ОНЦ-БС-1(2) ZŁĄCZ OHS
| Wskaźnik | Wartość |
| Rezystancja styku | ≤5mΩ |
| Rezystancja izolacji | ≥1000MΩ (W normalnych warunkach) |
| Temperatura otoczenia | - 60°C~85°C |
| Wibracje | 1-5000HZ 20g |
| Uderzenie | 1000g (jednorazowo); 100g (wielokrotnie); |
| Średnica styku | Φ1.0mm |
| Żywotność mechaniczna | Wkładanie i wyjmowanie 250 razy |
| Godziny pracy | 5000 godzin |
Prąd roboczy, Napięcie robocze dla ОНЦ-БС-1(2) ZŁĄCZ OHS

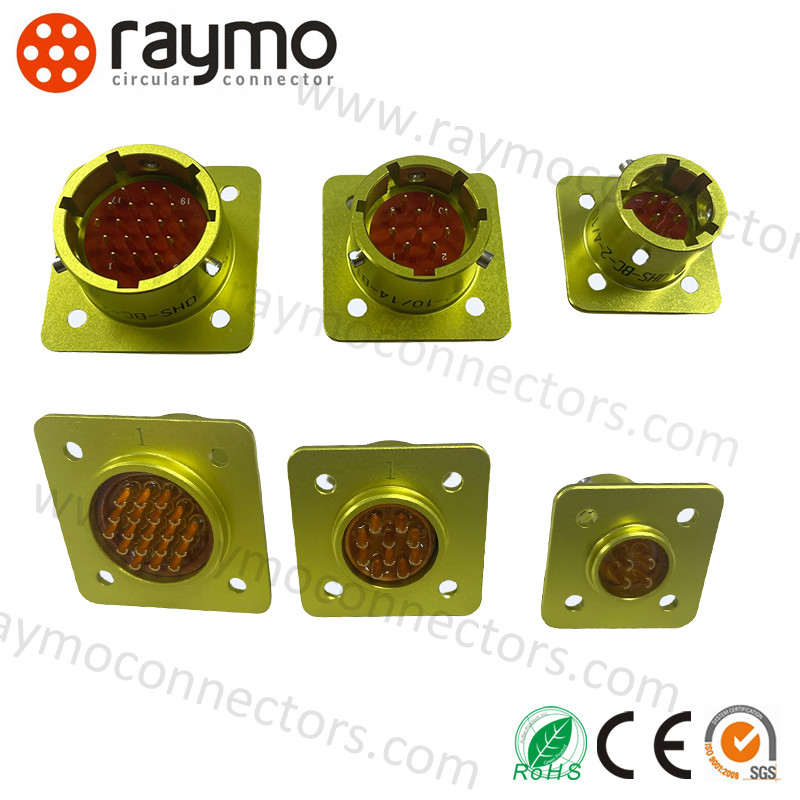

| Rozmiar standardowy obudowy | Liczba styków | Prąd roboczy pojedynczego styku (A) | Prąd całkowity (A) | Napięcie robocze (V) |
| 10 | 4 | 3.7 | 15 | 250 |
| 12 | 7 | 3.1 | 22 | 250 |
| 14 | 10 | 3 | 30 | 250 |
| 18 | 19 | 2.1 | 40 | 250 |
| 22 | 32 | 1.8 | 60 | 250 |
| 27 | 50 | 1.5 | 75 | 250 |
Opis modelu dla ОНЦ-БС-1(2) ZŁĄCZ OHS
| OHS | B | C | 1(2) | 4(10) | B(P) | 1(2) | 1(2,3) | B |
| Okrągły | Bagnetowy | Ultra-mały | 1 Posrebrzany, 2 Pozłacany | Liczba styków / Rozmiar standardowy obudowy | B - Gniazdo kwadratowe (wtyk), P - Wtyk okrągły (gniazdo) | 1. Bez mocowania ogonowego 2. Z nieekranowanym prostym mocowaniem ogonowym | Pozycja klucza | Na każdą pogodę |
Typ: 1 - Bez mocowania ogonowego dla ОНЦ-БС-1(2) ZŁĄCZ OHS
| Nr części rosyjskiej | Nr części chińskiej | Nr części Amphenol |
| ОНЦ-БС-1-4/10-В1-1-В | OHS-BC-1-4/10-B1-1-V | ONTS-BS-1-4/10-V1-1-V |
| ОНЦ-БС-1-7/12-В1-1-В | OHS-BC-1-7/12-B1-1-V | ONTS-BS-1-7/12-V1-1-V |
| ОНЦ-БС-1-10/14-В1-1-В | OHS-BC-1-10/14-B1-1-V | ONTS-BS-1-10/14-V1-1-V |
| ОНЦ-БС-1-19/18-В1-1-В | OHS-BC-1-19/18-B1-1-V | ONTS-BS-1-19/18-V1-1-V |
| ОНЦ-БС-1-32/22-В1-1-В | OHS-BC-1-32/22-B1-1-V | ONTS-BS-1-32/22-V1-1-V |
| ОНЦ-БС-1-50/27-В1-1-В | OHS-BC-1-50/27-B1-1-V | ONTS-BS-1-50/27-V1-1-V |
Typ: 2 - Z nieekranowanym prostym mocowaniem ogonowym dla ОНЦ-БС-1(2) ZŁĄCZ OHS
| Nr części rosyjskiej | Nr części chińskiej | Nr części Amphenol |
| ОНЦ-БС-1-4/10-Р12-1-В | OHS-BC-1-4/10-P2-1-V | ONTS-BS-1-4/10-R12-1-V |
| ОНЦ-БС-1-7/12-Р12-1-В | OHS-BC-1-7/12-P2-1-V | ONTS-BS-1-7/12-R12-1-V |
| ОНЦ-БС-1-10/14-Р12-1-В | OHS-BC-1-10/14-P2-1-V | ONTS-BS-1-10/14-R12-1-V |
| ОНЦ-БС-1-19/18-Р12-1-В | OHS-BC-1-19/18-P2-1-V | ONTS-BS-1-19/18-R12-1-V |
| ОНЦ-БС-1-32/22-Р12-1-В | OHS-BC-1-32/22-P2-1-V | ONTS-BS-1-32/22-R12-1-V |
| ОНЦ-БС-1-50/27-Р12-1-В | OHS-BC-1-50/27-P2-1-V | ONTS-BS-1-50/27-R12-1-V |
Zastosowania ZŁĄCZ PRZEMYSŁOWYCH ОНЦ-БС:
Informacje o firmie PRZEMYSŁOWE ZŁĄCZA ОНЦ-БС
SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED jako profesjonalista w projektowaniu i produkcji wszelkiego rodzaju złączy i specjalnych kabli, zgromadził bogate doświadczenie w rozwoju i produkcji wszelkiego rodzaju kabli i powiązanych adapterów złączy. Z kablami RED/Teradek Bond/ARRI Camera, kablami zasilającymi Canon/Sony Camera, kablami SDI, kablami USB, kablami wideo, kablami CCD... Dostarczamy różne usługi OEM/ODM służące różnym zastosowaniom i wymaganiom.
Nasze produkty są szeroko stosowane w różnorodnych trudnych warunkach i zastosowaniach, takich jak urządzenia sterowania przemysłowego, sprzęt medyczny, sprzęt pomiarowy i kontrolny, sprzęt audio i wideo oraz przemysłowy, itp. Ponadto, ma doskonałą kompatybilność z wieloma wiodącymi dostawcami.
Zawsze przestrzegamy ducha innowacji, stale wprowadzamy nowe serie produktów, w tym złącza danych M5, M8, M9, M12, M16, M23 i inne. Posiadamy certyfikaty IP68, ISO9001, Rohs, CE, REACH.
Dostosowanie ZŁĄCZ PRZEMYSŁOWYCH ОНЦ-БС:
Złącza okrągłe RAYMO LEMO Push Pull - Nazwa marki: RAYMO
- Numer modelu: Złącze Fischer
- Miejsce pochodzenia: CHINY
- Pokrycie styków: Złoto
- Płeć: Męskie/żeńskie
- Styl sprzęgania: Push-Pull
- Złącza Hard Metric
- Złącza przewodów elektrycznych
- Złącza okrągłe przemysłowe
Wszystkie złącza mogą być dostosowane do życzeń klienta!
Wsparcie i usługi dla ZŁĄCZ PRZEMYSŁOWYCH ОНЦ-БС:
Wsparcie techniczne i serwis dla złączy okrągłych Push Pull
Zapewniamy kompleksowe wsparcie techniczne i serwis dla naszych złączy okrągłych Push Pull. Nasz zespół posiada bogate doświadczenie w dostarczaniu rozwiązań technicznych dla różnych zastosowań.
Nasz zespół jest dostępny, aby pomóc klientom w instalacji, rozwiązywaniu problemów i naprawach. Oferujemy również pomoc na miejscu i szkolenia, aby zapewnić, że klienci będą mogli w pełni wykorzystać produkt.
Jesteśmy oddani zapewnieniu doskonałej obsługi klienta, a nasz zespół jest dostępny 24/7, aby odpowiedzieć na wszelkie pytania lub zapewnić wsparcie techniczne.
Oferujemy również szeroki zakres usług posprzedażnych, takich jak przedłużenie gwarancji i aktualizacje produktów.
Jeśli masz jakiekolwiek pytania lub potrzebujesz pomocy, nie wahaj się z nami skontaktować.
FAQ:
-
P1. Czy mogę otrzymać próbkę?
Tak, zapraszamy do zamówienia próbek w celu przetestowania i sprawdzenia jakości. Niektóre próbki są bezpłatne, a niektóre próbki należy opłacić z góry, a koszt zostanie zwrócony po dalszym zamówieniu.
P2. Co z czasem realizacji produkcji?
Mamy zapasy, szybka dostawa poniżej 5000 sztuk.
P3. Jak wysyłacie towary i jak długo trwa ich dotarcie?
Często wysyłamy przez DHL, UPS, FedEx, TNT, SF lub EMS. Zazwyczaj trwa to 3-5 dni.
P4. Czy OEM jest dostępny?
Tak. Mamy bogate doświadczenie i dobre możliwości, aby przekształcić Twój projekt i pomysł w rzeczywisty produkt, zazwyczaj trwa to około 20 do 30 dni od projektu formy do ostatecznej produkcji.
