ITT Cannon MDM Series J30J-25TJ 25pin Male Plug Micro-D Connectors Miniaturowy złączeDwypis
Seria Raymo J30J została zaprojektowana z silną, ale lekką powłoką aluminiową i wysoce wytrzymałym systemem kontaktowym z pinami wstecznymi.
Jest on równoważny z łącznikami micro-D z serii ITT Cannon MDM MIL-DTL-83513.

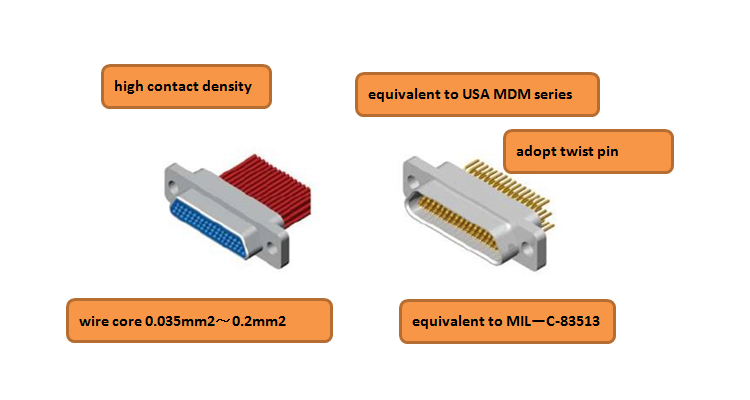

ITT Cannon MDM Series J30J-25TJ 25pin Male Plug Micro-D Connectors Miniaturowy złączegłówne cechy:
-
Ta seria jest równoważna z serią MDM USA;
-
Dziewięć typów:9, 15, 21, 25, 31, 37, 51, 74, 100;
-
Powierzchnia przekroju drutu zespolonego: 0,115 mm2;
-
W tej serii wykorzystuje się elastyczne szpilki o dużej gęstości;
-
Jeśli nie potrzebujesz podzespołów zamykających, powinieneś podać mi informacje w gazetach.
ITT Cannon MDM Series J30J-25TJ 25pin Male Plug Micro-D Connectors Miniaturowy złączeParametry
|
Kategoria
|
Złącza mikro-D z serii ITT Cannon MDM
|
|
Numer części
|
J30J-31TJ
|
|
Rodzaj złącza
|
Wtykacz
|
|
Orientacja
|
Flanca kwadratowa hermetyczna
|
|
Rodzaj kontaktu
|
Mężczyzna
|
|
Liczba pozycji
|
25
|
|
Rodzaj montażu
|
Montowanie paneli
|
|
Zakończenie kontaktu
|
Łącznik
|
|
Ocena ochrony
|
IP67
|
ITT Cannon MDM Series J30J-25TJ 25pin Male Plug Micro-D Connectors Miniaturowy złączewydajność techniczna
|
Napięcie badawcze
|
Poziom 600 Vac a t son
150 Vac na wysokości 23410 metrów
|
|
Obecny rating
|
3 Ampo
|
|
Odporność kontaktowa
|
Maksymalnie 8 miliomersów przy 3 amperech
Maksymalnie 10 milionów godzin przy 1 miliampere:ML-STD-202 Metoda 307
|
|
Odporność na izolację
|
5000 megaohm minimum przy 500 Vdo
|
|
Przepuszczalność magnetyczna
|
2.0μ ((przyłącza mniej sprzętu)
|
|
Próżnia cieplna
|
dla NASA SP-R-0022 (tylko klasa kosmiczna)
|
|
Życie par
|
Minimum 500 cykli
|
|
Spray solny
|
48 godzin ML-STD-1344 Metoda 1001 Warunek B
|

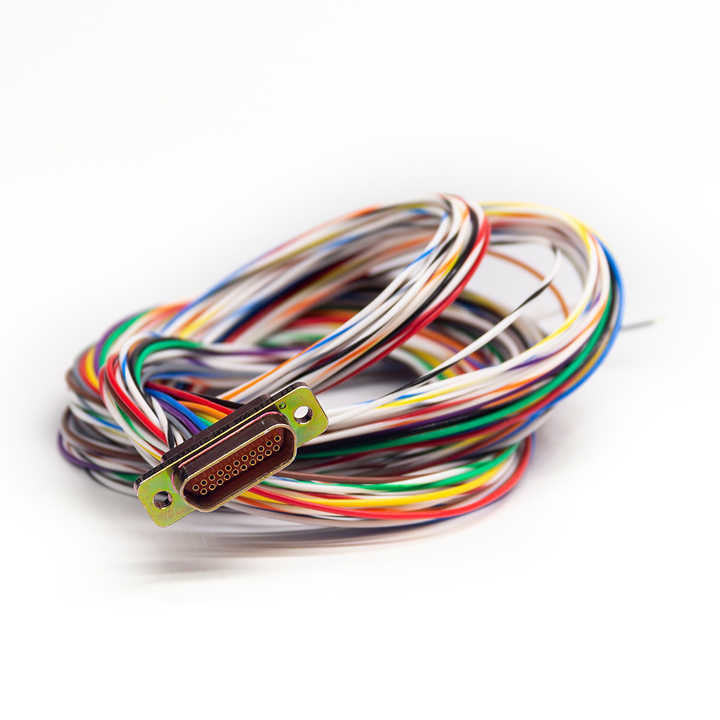

ITT Cannon MDM Series J30J-25TJ 25pin Male Plug Micro-D Connectors Miniaturowy złączezdjęcia
ITT Cannon MDM Series J30J-25TJ 25pin Male Plug Micro-D Connectors Miniaturowy złączeZastosowanie
* Systemy nawigacyjne
* Centrum badawcze
* Sprzęt medyczny
* Ręczne urządzenia badawcze
*Satelity
* Robotika
*Urządzenia geofizyczne
* Skanery kodów kreskowych
O SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED
Jako profesjonalista w projektowaniu i produkcji wszelkiego rodzaju złączy i specjalnych kabli,Zgromadzili bogate doświadczenie w zakresie rozwoju i produkcji rodzajów kabli i powiązanych z nimi adapterów łącznikowych..Wraz z RED/Teradek Bond/ARRI kablem do kamer, Canon/Sony kablem zasilania do kamer, SDI kablem, USB kablem, kablem wideo, CCD kablem...
Nasze produkty są szeroko stosowane w trudnych środowiskach i zastosowaniach, takich jak urządzenia kontroli przemysłowej, sprzęt medyczny, urządzenia pomiarowe i inspekcyjne, sprzęt audio i wizualny i wojskowy,itd.
Nasza służba
-D38999 I serii/ IIIWłókiennicze, z wyłączeniem:
- Rosyjski.2РМДТ, ОНЦ-БС, 2РТТ, РБМ4, СНЦ23, 2РМТłączniki
- Połącznik przyciąganiaLE-MOS Bserii, wodoodpornaK / W / T / półksiężycowa seria S, seria REDEL Płączniki
- Tak.Rybyserii rdzenia102 103 1031 104łączniki
- Chłopaki.minimaxserii
- Chłopaki.ostatecznyserii
- Tak.O D U_MINI SNAPZłącza okrągłe pchnięcie-pull
- Tak.O D U_AMC- zaawansowane połączenie wojskowe
- Tak.O D U_AMCŁatwe czyszczenie
--Mini złączeHIROSEłączniki
--Przełącznik kablaWiązacze M16 680 678 420 seriiłączniki
--Kreślowa śrubkaM8 M12łączniki
- Tak.Zgromadzenie kablimoże być zaprojektowany zgodnie z rzeczywistymi potrzebami klienta.
- Akceptuję.OEM- Nie.
