Dom ProduktyZłącze J30JJ30J-31TJ 31-stykowe złącze Micro-D MIL-DTL-83513, wtyk

J30J-31TJ 31-stykowe złącze Micro-D MIL-DTL-83513, wtyk

J30J-31TJ 31 Pin MIL-DTL-83513 Micro-D Connector Plug
J30J-31TJ 31 Pin MIL-DTL-83513 Micro-D Connector Plug
J30J-31TJ 31 Pin MIL-DTL-83513 Micro-D Connector Plug J30J-31TJ 31 Pin MIL-DTL-83513 Micro-D Connector Plug
Podstawowe informacje
Miejsce pochodzenia: Shenzhen, Guangdong, Chiny
Nazwa handlowa: RAYMO
Orzecznictwo: RoHS, Reach, SGS, ISO:9001-2015
Numer modelu: J30J-31TJ
Minimalne zamówienie: 1 sztukę
Cena: 2.99-14.99USD/piece
Szczegóły pakowania: Torba PE i karton
Czas dostawy: 7 dni
Zasady płatności: Western Union, T/T, Moneygram, D/P, D/A, Moneygram, L/C.
Możliwość Supply: 5000 sztuk / tydzień
Skontaktuj się teraz
Za to obok: Złącza ITT Cannon MDM Series Micro-D Standard: MIL-DTL-83513
Typ złącza: Wtyczka Typ kontaktu: Męska szpilka
Liczba pozycji: 31 Szereg: Seria J30J
Podkreślić:

J30J-31TJ

,

31 pinów łączników Micro-D

,

MIL-DTL-83513 Miniaturowy złącze

J30J-31TJ 31-stykowe złącza Micro-D serii J30J Złącza miniaturowe MIL-DTL-83513
Specyfikacje produktu
Zamiennik Złącza micro-D serii MDM firmy ITT Cannon
Standard MIL-DTL-83513
Typ złącza Wtyk
Typ styku Styk męski
Liczba pozycji 31
Seria Seria J30J
Opis produktu

Seria Raymo J30J charakteryzuje się trwałą, a zarazem lekką aluminiową obudową z wysoce niezawodnym systemem styków ze skręcanymi pinami i wyrównaniem Pos-Aine. To złącze jest odpowiednikiem złączy micro-D serii MDM MIL-DTL-83513 firmy ITT Cannon.

Kluczowe cechy
  • Odpowiednik złączy serii MDM USA

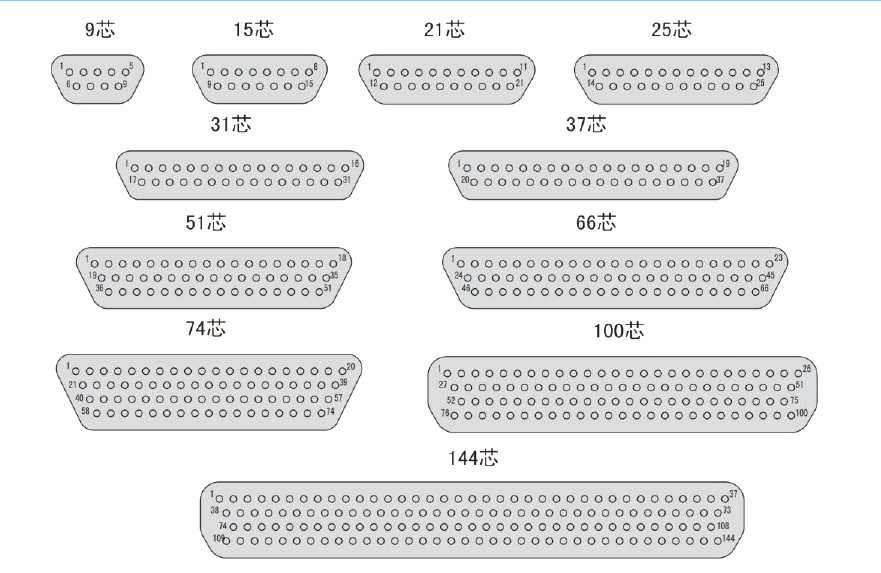

  • Dostępne w dziewięciu konfiguracjach: 9, 15, 21, 25, 31, 37, 51, 74 i 100 pozycji
  • Kompatybilne z przekrojem przewodu: 0,1-1,5 mm²
  • Konstrukcja pinów o dużej gęstości i elastyczności
  • W zestawie podzespoły blokujące (należy określić, jeśli nie są wymagane)
Parametry techniczne
Kategoria Złącza micro-D serii MDM firmy ITT Cannon
Numer części J30J-31TJ
Orientacja Kołnierz hermetyczny kwadratowy
Typ montażu Montaż panelowy
Zakończenie styku Lutowanie
Stopień ochrony IP67
Specyfikacje wydajności
Napięcie testowe 600 V AC na poziomie morza
150 V AC na wysokości 70 000 stóp (23410 metrów)
Prąd znamionowy 3 Ampery
Rezystancja styku Maksymalnie 8 miliomów przy 3 amperach
Maksymalnie 10 miliomów przy 1 miliamperze: ML-STD-202 Metoda 307
Rezystancja izolacji Minimum 5000 megaomów przy 500 V DC
Przepuszczalność magnetyczna 2,0µ (złącza bez osprzętu)
Próżnia termiczna zgodnie z NASA SP-R-0022 (tylko klasa kosmiczna)
Żywotność połączeń Minimum 500 cykli
Test w mgle solnej 48 godzin ML-STD-1344 Metoda 1001 Warunek B
Obrazy produktu

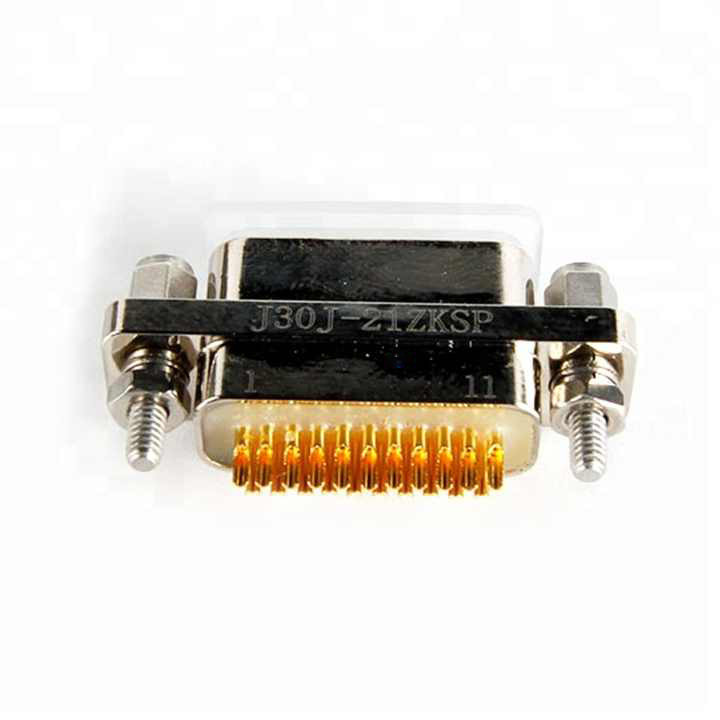

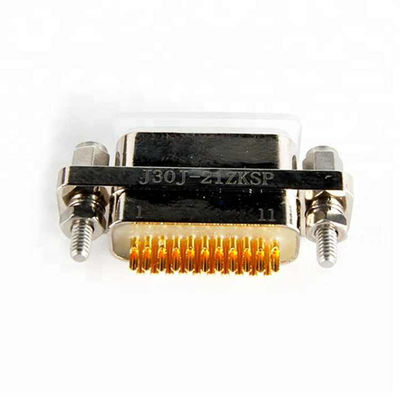

J30J-31TJ 31-stykowe złącze Micro-D MIL-DTL-83513, wtyk 0 J30J-31TJ 31-stykowe złącze Micro-D MIL-DTL-83513, wtyk 1 J30J-31TJ 31-stykowe złącze Micro-D MIL-DTL-83513, wtyk 2
Zastosowania
  • Systemy nawigacyjne
  • Centra badawcze
  • Sprzęt medyczny
  • Przenośny sprzęt testowy
  • Satelity
  • Robotyka
  • Sprzęt geofizyczny
  • Skanery kodów kreskowych
O firmie SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED

Specjalizujemy się w projektowaniu i produkcji różnych złączy i specjalnych kabli, z bogatym doświadczeniem w opracowywaniu kabli i powiązanych adapterów złączy. Nasza oferta produktów obejmuje kable RED/Teradek Bond/ARRI Camera, kable zasilające do kamer Canon/Sony, kable SDI, kable USB, kable wideo i kable CCD.

Nasze produkty są przeznaczone do trudnych warunków i zastosowań, w tym urządzeń do kontroli przemysłowej, sprzętu medycznego, sprzętu pomiarowego i kontrolnego, sprzętu audio i wizualnego oraz zastosowań wojskowych.

J30J-31TJ 31-stykowe złącze Micro-D MIL-DTL-83513, wtyk 3
Nasze usługi
  • Wodoodporne okrągłe złącza lotnicze serii D38999 I/serii III
  • Rosyjskie złącza 2РМДТ, ОНЦ-БС, 2РТТ, РБМ4, СНЦ23, 2РМТ
  • Złącza Push pull serii LE-MOS B, wodoodporne serii K/W/T/półksiężycowej S, złącza serii REDEL P
  • Złącza Fischer core serii 102 103 1031 104
  • Seria Fischer minimax
  • Seria Fischer ultimate
  • Okrągłe złącza Push-Pull ODU MINI SNAP
  • Złącze wojskowe ODU AMC-advanced
  • Złącza ODU AMC easy clean
  • Złącza Mini HIROSE
  • Złącza kablowe Binders serii M16 680 678 420
  • Okrągłe śrubowe złącza stałe M8 M12
  • Projektowanie niestandardowych wiązek kablowych
  • Dostępne usługi OEM

Etykietka:

Złącze pozłacane serii J30J

Złącze micro-D zgodne z normą MIL-Spec

Złącze rastrowe 2.54×2.54
