Dom ProduktyZłącze J30JJ30J serii MIL-Spec 25 pin Micro-D wodoodporny wtyczka łącznika

J30J serii MIL-Spec 25 pin Micro-D wodoodporny wtyczka łącznika

J30J Series MIL-Spec 25 Pin Micro-D Waterproof Power Connector Plug
J30J Series MIL-Spec 25 Pin Micro-D Waterproof Power Connector Plug
J30J Series MIL-Spec 25 Pin Micro-D Waterproof Power Connector Plug J30J Series MIL-Spec 25 Pin Micro-D Waterproof Power Connector Plug
Podstawowe informacje
Miejsce pochodzenia: Shenzhen, Guangdong, Chiny
Nazwa handlowa: RAYMO
Orzecznictwo: RoHS, Reach, SGS, ISO:9001-2015
Numer modelu: J30J-25tj
Minimalne zamówienie: 1 sztukę
Cena: 2.99-14.99USD/piece
Szczegóły pakowania: Torba PE i karton
Czas dostawy: 7 dni
Zasady płatności: Western Union, T/T, Moneygram, D/P, D/A, Moneygram, L/C.
Możliwość Supply: 5000 sztuk / tydzień
Skontaktuj się teraz
Za to obok: Złącza ITT Cannon MDM Series Micro-D Standard: MIL-DTL-83513
Typ złącza: Wtyczka Typ kontaktu: Męska szpilka
Liczba pozycji: 25 Ostry: Typ D-sub
Podkreślić:

25 pinów wodoodporny złącze zasilania

,

Wodaodporny złącze mocy serii MDM

Seria J30J Micro-D MIL-Spec USA MDM Seria 25 Pinów Wodoodporne Złącze Zasilania
Specyfikacje Produktu
Zamiennik Złącza micro-D serii ITT Cannon MDM
Standard MIL-DTL-83513
Typ Złącza Wtyk
Typ styku Pin męski
Liczba pozycji 25
Kształt TYP D-SUB
Przegląd Produktu
Seria Raymo J30J to małe, o dużej gęstości złącza przeznaczone do zastosowań, w których zazwyczaj stosuje się standardowe złącza D-sub, ale kluczowymi czynnikami są rozmiar i waga. Złącza te są odpowiednikiem złączy micro-D serii ITT Cannon MDM MIL-DTL-83513.
Kluczowe cechy
  • Odpowiednik złączy serii USA MDM

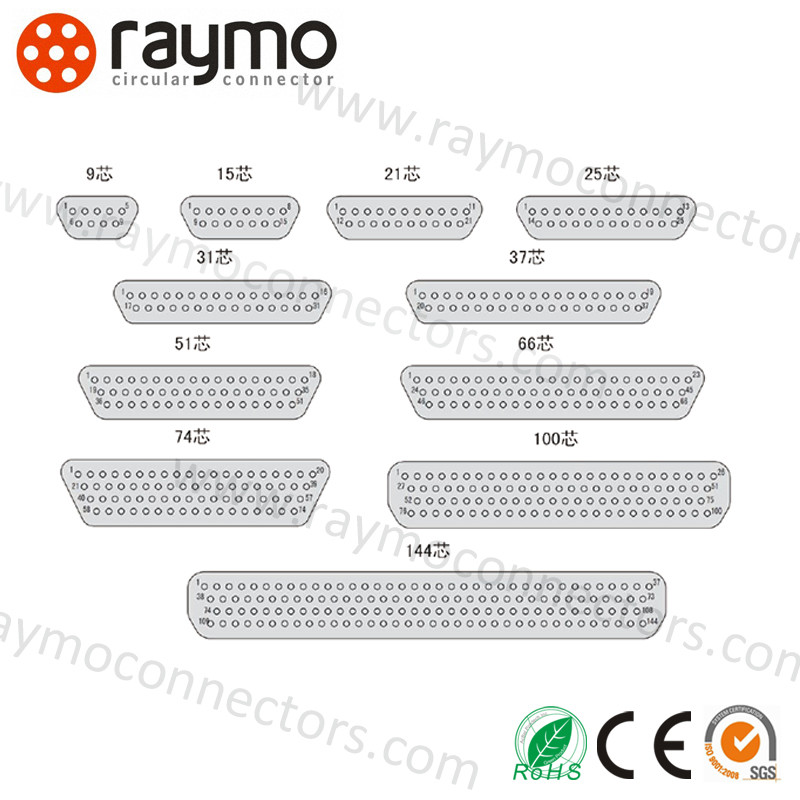

  • Dostępne w dziewięciu konfiguracjach: 9, 15, 21, 25, 31, 37, 51, 74 i 100 pinów
  • Powierzchnia przekroju przewodu po połączeniu: 0,1-15 mm²
  • Zawiera piny o dużej gęstości i elastyczności
  • Podzespoły blokujące w zestawie ze złączami (można pominąć na życzenie)
Parametry techniczne
Kategoria Złącza micro-D serii ITT Cannon MDM
Numer części J30J-25TJ
Typ Złącza Wtyk
Orientacja Hermetyczny kołnierz kwadratowy
Typ styku Pin męski
Liczba pozycji 25
Typ montażu Montaż panelowy
Zakończenie styku Lutowanie
Stopień ochrony IP67
Specyfikacje wydajności
Napięcie testowe 600 V AC na poziomie morza
150 V AC na wysokości 70 000 stóp (23410 metrów)
Prąd znamionowy 3 Ampery
Rezystancja styku Maksymalnie 8 miliomów przy 3 amperach
Maksymalnie 10 miliomów przy 1 miliamperze: ML-STD-202 Metoda 307
Rezystancja izolacji Minimum 5000 megaomów przy 500 Vdc
Przepuszczalność magnetyczna 2,0µ (złącza bez osprzętu)
Próżnia termiczna zgodnie z NASA SP-R-0022 (tylko klasa kosmiczna)
Żywotność połączeń Minimum 500 cykli
Test w mgle solnej 48 godzin ML-STD-1344 Metoda 1001 Warunek B
Obrazy produktów
J30J serii MIL-Spec 25 pin Micro-D wodoodporny wtyczka łącznika 0 J30J serii MIL-Spec 25 pin Micro-D wodoodporny wtyczka łącznika 1 J30J serii MIL-Spec 25 pin Micro-D wodoodporny wtyczka łącznika 2
Typowe zastosowania
  • Systemy awioniki
  • Sprzęt radarowy
  • Rakiety i systemy naprowadzania
  • Sprzęt medyczny
  • Skanery kodów kreskowych
  • Awionika komercyjna
  • Systemy nawigacyjne
O firmie SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED
Jako profesjonalny producent specjalizujący się w projektowaniu i produkcji różnych złączy i specjalnych kabli, zgromadziliśmy bogate doświadczenie w opracowywaniu i produkcji kabli oraz powiązanych adapterów złączy. Nasz asortyment produktów obejmuje kable RED/Teradek Bond/ARRI Camera, kable zasilające do kamer Canon/Sony, kable SDI, kable USB, kable wideo, kable CCD i inne.
Nasze produkty są szeroko stosowane w wymagających środowiskach i zastosowaniach, w tym w urządzeniach kontroli przemysłowej, sprzęcie medycznym, sprzęcie pomiarowym i kontrolnym, sprzęcie audiowizualnym oraz zastosowaniach wojskowych.
J30J serii MIL-Spec 25 pin Micro-D wodoodporny wtyczka łącznika 3
Nasze zobowiązanie serwisowe
  • Wysoka jakość:Maszyny CNC, profesjonalni inżynierowie, wykwalifikowani pracownicy i rygorystyczna kontrola jakości zapewniają doskonałość produktu
  • OEM i ODM:Dostępne usługi produkcji na zamówienie
  • Polityka próbek:Bezpłatne próbki i zamówienia próbek akceptowane
  • Szybka dostawa:3-5 dni roboczych dla standardowych złączy po dokonaniu płatności
  • Responsywne wsparcie:Gwarantowana odpowiedź w ciągu 24 godzin na wszystkie zapytania
  • Serwis posprzedażny:Śledzenie przesyłek i profesjonalne wsparcie techniczne
