Dom ProduktyZłącze J30JJ30J serii 21-Pin MIL-DTL-83513 Micro-D Connector Plug IP67

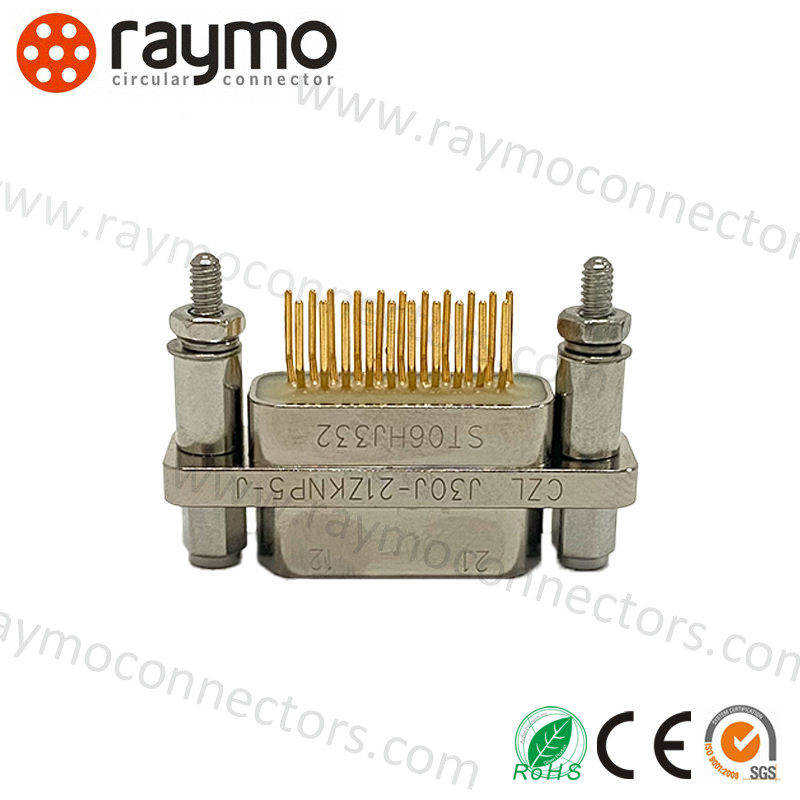

J30J serii 21-Pin MIL-DTL-83513 Micro-D Connector Plug IP67

J30J Series 21-Pin MIL-DTL-83513 Micro-D Connector Plug IP67
J30J Series 21-Pin MIL-DTL-83513 Micro-D Connector Plug IP67
J30J Series 21-Pin MIL-DTL-83513 Micro-D Connector Plug IP67 J30J Series 21-Pin MIL-DTL-83513 Micro-D Connector Plug IP67
Podstawowe informacje
Miejsce pochodzenia: Shenzhen, Guangdong, Chiny
Nazwa handlowa: RAYMO
Orzecznictwo: RoHS, Reach, SGS, ISO:9001-2015
Numer modelu: J30J-21TJ
Minimalne zamówienie: 1 sztukę
Cena: 2.99-14.99USD/piece
Szczegóły pakowania: Torba PE i karton
Czas dostawy: 7 dni
Zasady płatności: Western Union, T/T, Moneygram, D/P, D/A, Moneygram, L/C.
Możliwość Supply: 5000 sztuk / tydzień
Skontaktuj się teraz
Za to obok: Złącza ITT Cannon MDM Series Micro-D Standard: MIL-DTL-83513
Typ złącza: Wtyczka Typ kontaktu: Męska szpilka
Liczba pozycji: 21 Powłoka zewnętrzna: Aluminium
Podkreślić:

Mikro-D wodoodporny złącze zasilania

,

Wodaodporny złącze zasilania IP67

Seria J30J Micro-D MIL-Spec 0.1-15 mm² Obszar Przekroju Przewodu Wodoodporne Złącze Zasilania IP67
Specyfikacje Produktu
Atrybut Wartość
Zamiennik Złącza micro-D serii MDM ITT Cannon
Standard MIL-DTL-83513
Typ Złącza Wtyk
Typ Styku Pin Męski
Liczba Pozycji 21
Obudowa Zewnętrzna Aluminium
Przegląd Produktu

Seria Raymo J30J to małe, o dużej gęstości złącza używane tam, gdzie typowo stosowano standardowe złącza d-sub, ale istotny jest rozmiar i waga. Jest odpowiednikiem złączy micro-D MIL-DTL-83513 serii MDM ITT Cannon.

Kluczowe Cechy
  • Ta seria jest odpowiednikiem serii MDM USA

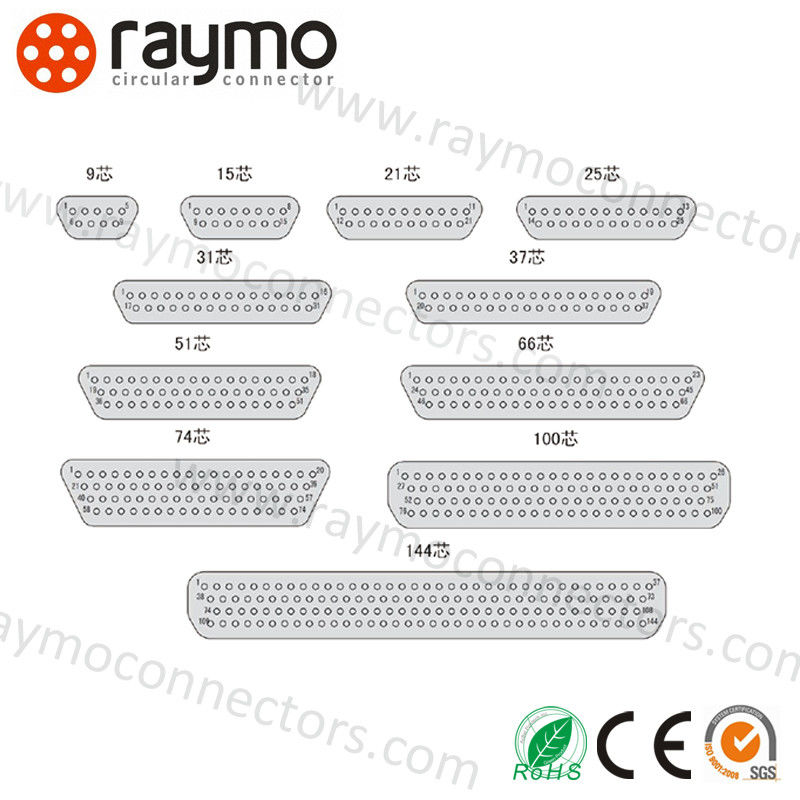

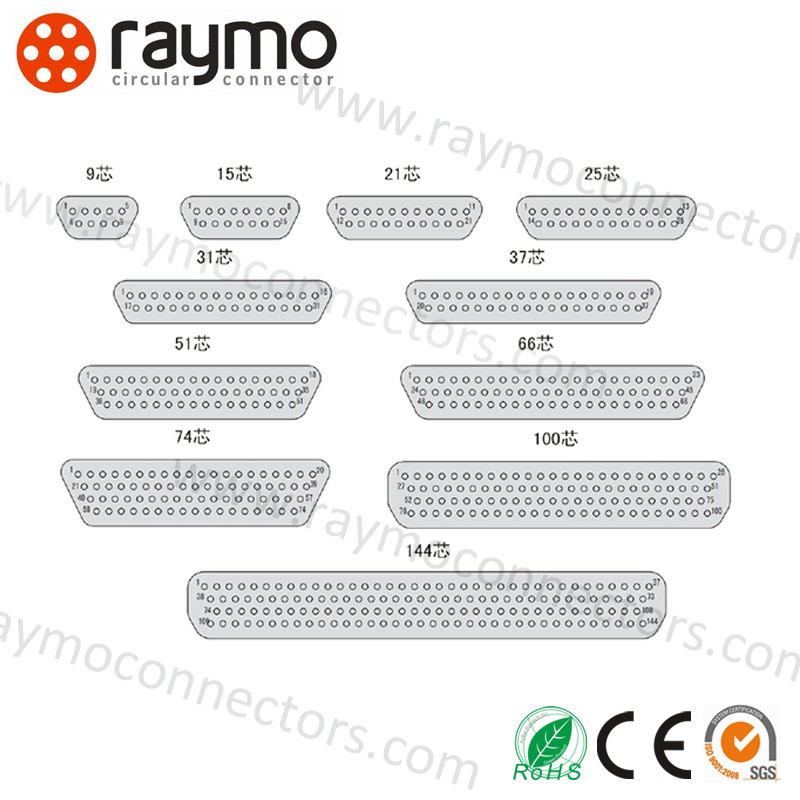

  • Dostępnych dziewięć typów: 9, 15, 21, 25, 31, 37, 51, 74, 100 pozycji
  • Obszar przekroju przewodu po połączeniu: 0,1～15 mm²
  • Elastyczne piny o dużej gęstości
  • Zgodny z Q/Ln.J6-69-92 Warunek Techniczny Złącza Elektronicznego Prostokątnego Miniaturowego Serii J30
Szczegółowe Parametry
Kategoria Złącza micro-D serii MDM ITT Cannon
Numer Części J30J-21TJ
Typ Złącza Wtyk
Orientacja Hermetyczny Kołnierz Kwadratowy
Typ Styku Pin Męski
Liczba Pozycji 21
Typ Montażu Montaż Panelowy
Zakończenie Styku Lutowanie
Stopień Ochrony IP67
Parametry Techniczne
Napięcie Testowe 600 V AC na poziomie morza
150 V AC na wysokości 70 000 stóp (23410 metrów)
Prąd Znamionowy 3 Ampery
Rezystancja Styku Maksymalnie 8 miliomów przy 3 amperach
Maksymalnie 10 miliomów przy 1 miliamperze: ML-STD-202 Metoda 307
Rezystancja Izolacji Minimum 5000 megaomów przy 500 V DC
Przepuszczalność Magnetyczna 2.0μ (złącza bez osprzętu)
Próżnia Termiczna zgodnie z NASA SP-R-0022 (tylko klasa kosmiczna)
Żywotność Połączeń Minimum 500 cykli
Test Solny 48 godzin ML-STD-1344 Metoda 1001 Warunek B
Obrazy Produktu
J30J serii 21-Pin MIL-DTL-83513 Micro-D Connector Plug IP67 0 J30J serii 21-Pin MIL-DTL-83513 Micro-D Connector Plug IP67 1 J30J serii 21-Pin MIL-DTL-83513 Micro-D Connector Plug IP67 2
Zastosowania
  • Awionika, radary
  • Systemy rakietowe i naprowadzania
  • Sprzęt Medyczny
  • Przenośny Sprzęt Testowy
  • Satelity
  • Robotyka
  • Sprzęt Geofizyczny
O firmie SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED

Jako profesjonalista w projektowaniu i produkcji wszelkiego rodzaju złączy i specjalnych kabli, zgromadziliśmy bogate doświadczenie w rozwoju i produkcji różnych kabli i powiązanych adapterów złączy, w tym kabli RED/Teradek Bond/ARRI Camera Cable, Canon/Sony Camera Power Cable, SDI Cable, USB Cable, Video Cable, CCD Cable.

Nasze produkty są szeroko stosowane w trudnych warunkach i zastosowaniach, w tym w urządzeniach kontroli przemysłowej, sprzęcie medycznym, sprzęcie pomiarowym i inspekcyjnym, sprzęcie audio i wizualnym oraz zastosowaniach wojskowych.

J30J serii 21-Pin MIL-DTL-83513 Micro-D Connector Plug IP67 3
Nasze Usługi
  • Wysoka Jakość: Maszyna CNC, profesjonalny inżynier, wykwalifikowany pracownik, odpowiedzialna kontrola jakości zapewniają nasze produkty wysokiej jakości
  • OEM i ODM: Usługi OEM i ODM są mile widziane
  • Polityka próbek: Darmowa próbka i zamówienie próbki są akceptowane
  • Szybka dostawa: 3~5 dni roboczych po otrzymaniu płatności za normalne złącza
  • Szybka reakcja: w ciągu 24 godzin na Twoje zapytanie i wszelkie inne pytania
  • Serwis posprzedażny: Śledzenie Twojej przesyłki. Zapewnienie profesjonalnych rozwiązań dla Twoich pytań

Etykietka:

Złącze pozłacane serii J30J

Złącze micro-D zgodne z normą MIL-Spec

Złącze rastrowe 2.54×2.54
