Dom ProduktyZłącze J30JZłącze wtykowe Micro-D serii J30J 21-stykowe D83513 IP67

Złącze wtykowe Micro-D serii J30J 21-stykowe D83513 IP67

J30J Series 21-Pin D83513 Micro-D Connector Plug IP67
J30J Series 21-Pin D83513 Micro-D Connector Plug IP67
J30J Series 21-Pin D83513 Micro-D Connector Plug IP67 J30J Series 21-Pin D83513 Micro-D Connector Plug IP67
Podstawowe informacje
Miejsce pochodzenia: Shenzhen, Guangdong, Chiny
Nazwa handlowa: RAYMO
Orzecznictwo: RoHS, Reach, SGS, ISO:9001-2015
Numer modelu: J30J-21TJ
Minimalne zamówienie: 1 sztukę
Cena: 2.99-14.99USD/piece
Szczegóły pakowania: Torba PE i karton
Czas dostawy: 7 dni
Zasady płatności: Western Union, T/T, , D/P, D/A, , L/C.
Możliwość Supply: 5000 sztuk / tydzień
Skontaktuj się teraz
Za to obok: Złącza ITT Cannon MDM Series Micro-D Standard: MIL-DTL-83513
Typ złącza: Wtyczka Typ kontaktu: Męska szpilka
Liczba pozycji: 21 Powłoka zewnętrzna: Aluminium
Za to obok: Złącza micro-D serii ITT Cannon MDM Standard: D83513
Podkreślić:

Mikro-D wodoodporny złącze zasilania

,

Wodaodporny złącze zasilania IP67

J30J Series Micro-D Industry Standard 0.1-15 mm2 Wydział drutu Powierzchnia wodoodporna łącznik zasilania IP67
Specyfikacja produktu
Atrybut Wartość
Zastępca Złącza mikro-D z serii ITT Cannon MDM
Standardowy D83513
Rodzaj złącza Wtykacz
Rodzaj kontaktu Mężczyzna
Liczba pozycji 21
Skórka zewnętrzna Aluminiowe
Przegląd produktu

Seria Raymo J30J to małe złącza o wysokiej gęstości, stosowane tam, gdzie zwykle stosowano standardowe złącza d-sub, ale rozmiar i waga są niepokojące.Jest równoważny z łącznikami mikro-D z serii ITT Cannon MDM D83513.

Kluczowe cechy
  • Ta seria jest równoważna serii MDM USA

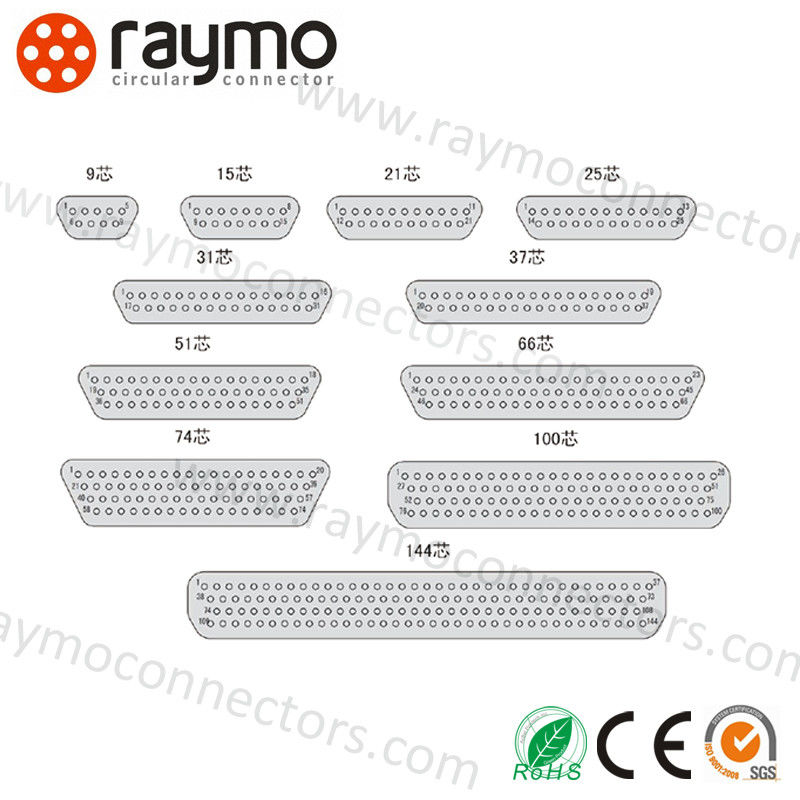

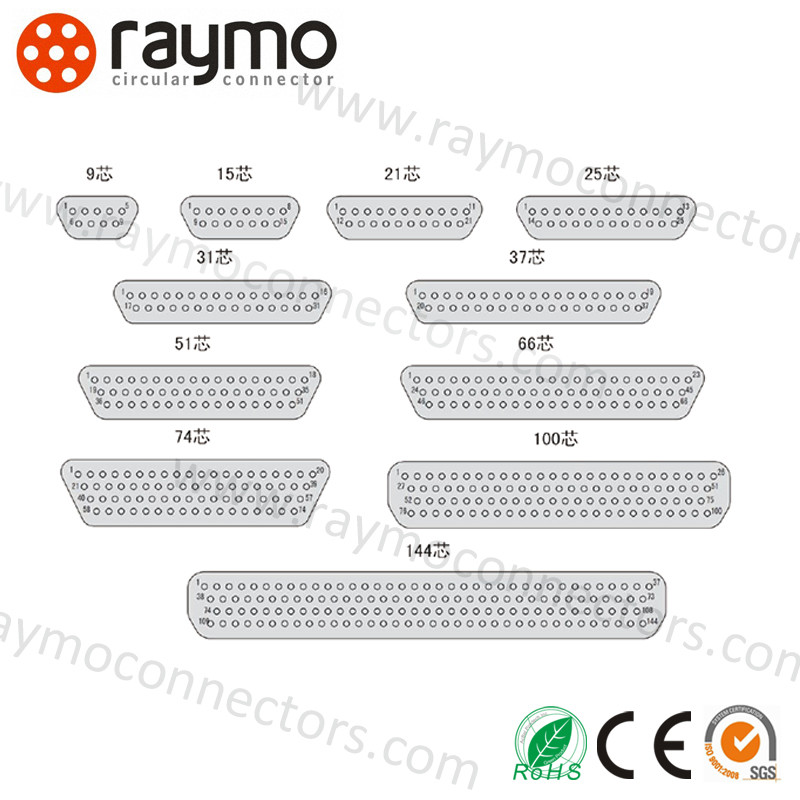

  • Dziewięć dostępnych typów: 9, 15, 21, 25, 31, 37, 51, 74, 100 pozycji
  • Powierzchnia przekroju drutu zespolonego: 0,115 mm2
  • Wielkie gęste szpilki
  • Spełnia wymagania techniczne miniaturowych prostokątnych złączy elektronicznych serii J30 Q/Ln.J6-69-92
Szczegółowe parametry
Kategoria Złącza mikro-D z serii ITT Cannon MDM
Numer części J30J-21TJ
Rodzaj złącza Wtykacz
Orientacja Flanca kwadratowa hermetyczna
Rodzaj kontaktu Mężczyzna
Liczba pozycji 21
Rodzaj montażu Montowanie paneli
Zakończenie kontaktu Łącznik
Ocena ochrony IP67
Wydajność techniczna
Napięcie badawcze 600 Vac na poziomie morza
150 Vac na wysokości 23410 metrów
Obecny rating 3 Ampere
Odporność kontaktowa Maksymalnie 8 miliomersów przy 3 amperech
Maksymalnie 10 miliomersów przy 1 miliamperi: metoda 307 ML-STD-202
Odporność na izolację Minimum 5000 megaohm przy 500 Vdc
Przepuszczalność magnetyczna 2.0μ (złącza pomniejszone o sprzęt)
Próżnia cieplna dla NASA SP-R-0022 (tylko klasa kosmiczna)
Życie par Minimum 500 cykli
Spray solny 48 godzin ML-STD-1344 Metoda 1001 Warunek B
Obrazy produktów

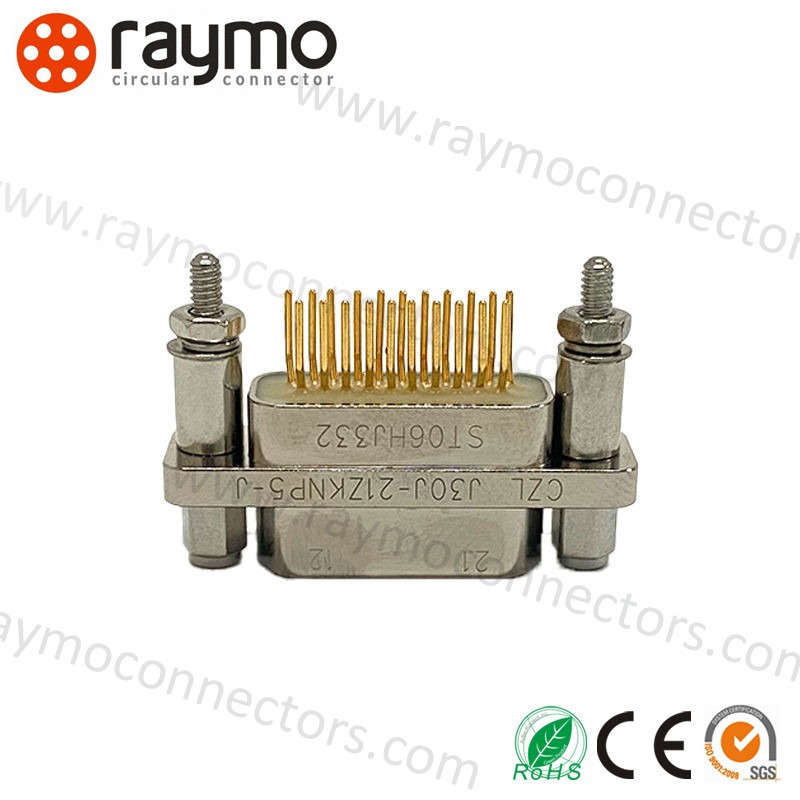

J30J Series Micro-D Connector front view J30J Series Micro-D Connector side view J30J Series Micro-D Connector close-up
Wnioski
  • Elektronika lotnicza, radary
  • Pociski i systemy sterowania
  • Sprzęt medyczny
  • Ręczne urządzenia badawcze
  • Satelity
  • Robotyka
  • Urządzenia geofizyczne
O SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED

Jako profesjonalista w projektowaniu i produkcji wszelkiego rodzaju złączy i specjalnych kabli,Zgromadziliśmy bogate doświadczenie w zakresie rozwoju i produkcji różnych kabli i powiązanych adapterów łącznikowych, w tym kabli RED / Teradek Bond / ARRIKabel zasilający aparat Canon/Sony, kabel SDI, kabel USB, kabel wideo, kabel CCD.

Nasze produkty są szeroko stosowane w surowych środowiskach i zastosowaniach, w tym urządzeniach kontroli przemysłowej, sprzęcie medycznym, sprzęcie pomiarowe i inspekcyjne,sprzęt audio i wizualny i wymagające aplikacje.

SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED facility
Nasza służba
  • Wysoka jakość: maszyna CNC, profesjonalny inżynier, wykwalifikowany pracownik, odpowiedzialny QC zapewnić nasze produkty wysokiej jakości
  • OEM i ODM: usługi OEM i ODM są mile widziane
  • Polityka w zakresie próbek: Przyjmuje się bezpłatne próbki i zamówienie na próbki
  • Szybka dostawa: 3~5 dni roboczych po otrzymaniu płatności za standardowe złącza
  • Szybka odpowiedź: w ciągu 24 godzin na Państwa zapytania i wszelkie inne pytania
  • Usługa posprzedażna: Śledzenie przesyłki. Zapewnienie profesjonalnych rozwiązań dla pytań
