Wysokiej wydajności wodoodporne łączniki serii J30J Micro-D MIL-Spec Dwypis
Seria Raymo J30J to małe złącza o wysokiej gęstości, stosowane tam, gdzie zwykle stosowano standardowe złącza d-sub, ale rozmiar i waga są niepokojące.
Jest on równoważny z łącznikami micro-D z serii ITT Cannon MDM MIL-DTL-83513.
Wysokiej wydajności wodoodporne łączniki serii J30J Micro-D MIL-Specgłówne cechy:
-
Ta seria jest równoważna z serią MDM USA;
-

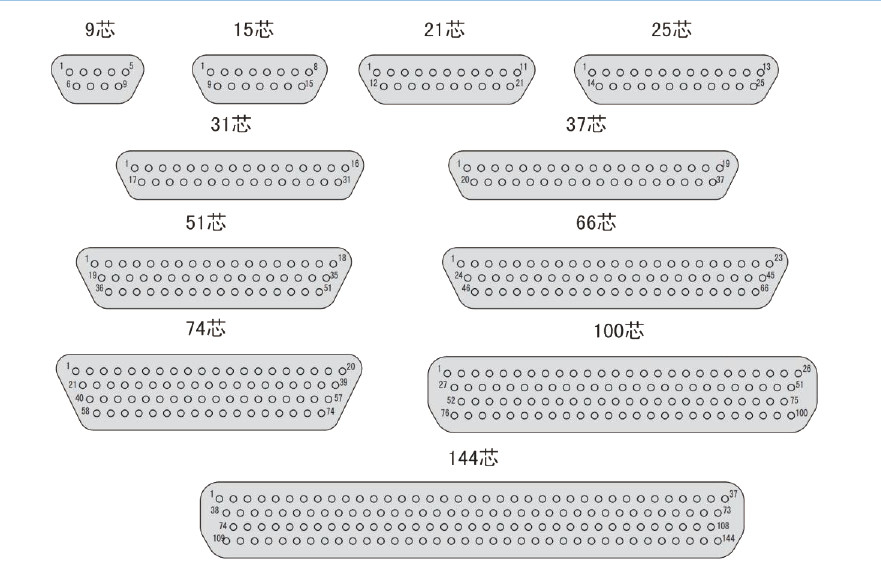

Dziewięć typów:9, 15, 21, 25, 31, 37, 51, 74, 100;
-
Powierzchnia przekroju drutu zespolonego: 0,115 mm2;
-
W tej serii wykorzystuje się elastyczne szpilki o dużej gęstości;
-
spełniające wymagania GJB2446 ′′Polaryzowana powłoka, mikro-miniaturowa prostokątna specyfikacja ogólna złącza elektrycznego′′ (ekwiwalent MIL-C-83513);
Wysokiej wydajności wodoodporne łączniki serii J30J Micro-D MIL-SpecParametry
|
Kategoria
|
Złącza mikro-D z serii ITT Cannon MDM
|
|
Numer części
|
J30J-15TJ
|
|
Rodzaj złącza
|
Wtykacz
|
|
Orientacja
|
Flanca kwadratowa hermetyczna
|
|
Rodzaj kontaktu
|
Mężczyzna
|
|
Liczba pozycji
|
15
|
|
Rodzaj montażu
|
Montowanie paneli
|
|
Zakończenie kontaktu
|
Łącznik
|
|
Ocena ochrony
|
IP67
|
Wysokiej wydajności wodoodporne łączniki serii J30J Micro-D MIL-Specwydajność techniczna
|
Napięcie badawcze
|
Poziom 600 Vac a t son
150 Vac na wysokości 23410 metrów
|
|
Obecny rating
|
3 Ampo
|
|
Odporność kontaktowa
|
Maksymalnie 8 miliomersów przy 3 amperech
Maksymalnie 10 milionów godzin przy 1 miliampere:ML-STD-202 Metoda 307
|
|
Odporność na izolację
|
5000 megaohm minimum przy 500 Vdo
|
|
Przepuszczalność magnetyczna
|
2.0μ ((przyłącza mniej sprzętu)
|
|
Próżnia cieplna
|
dla NASA SP-R-0022 (tylko klasa kosmiczna)
|
|
Życie par
|
Minimum 500 cykli
|
|
Spray solny
|
48 godzin ML-STD-1344 Metoda 1001 Warunek B
|

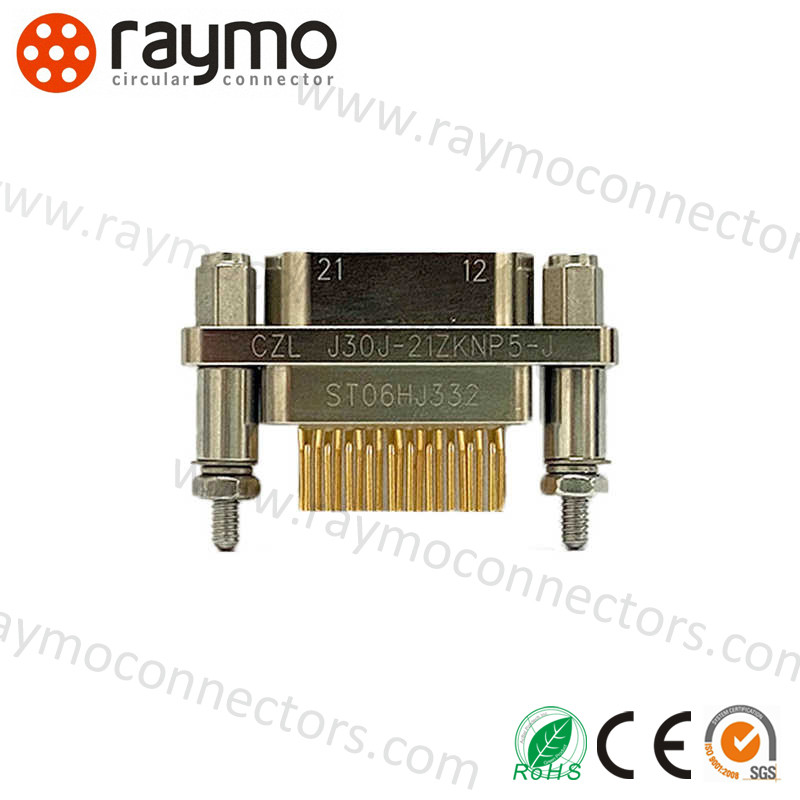

Wysokiej wydajności wodoodporne łączniki serii J30J Micro-D MIL-Speczdjęcia
Wysokiej wydajności wodoodporne łączniki serii J30J Micro-D MIL-SpecZastosowanie
* Lotnictwo, radary
* Pociski i systemy sterowania
* Systemy telekomunikacyjne
* Systemy nawigacyjne
* Centrum badawcze
O SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED
Jako profesjonalista w projektowaniu i produkcji wszelkiego rodzaju złączy i specjalnych kabli,Zgromadzili bogate doświadczenie w zakresie rozwoju i produkcji rodzajów kabli i powiązanych z nimi adapterów łącznikowych..Wraz z RED/Teradek Bond/ARRI kablem do kamer, Canon/Sony kablem zasilania do kamer, SDI kablem, USB kablem, kablem wideo, CCD kablem...
Nasze produkty są szeroko stosowane w trudnych środowiskach i zastosowaniach, takich jak urządzenia kontroli przemysłowej, sprzęt medyczny, urządzenia pomiarowe i inspekcyjne, sprzęt audio i wizualny i wojskowy,itd.
Nasza służba
Wysoka jakość: maszyna CNC, profesjonalny inżynier, wykwalifikowany pracownik, odpowiedzialny QC zapewniają nasze wysokiej jakości produkty;
OEM i ODM: usługi OEM i ODM są mile widziane;
Polityka w zakresie próbek: akceptowane są bezpłatne próbki i zamówienia na próbki;
Szybka dostawa: 3~5 dni roboczych po otrzymaniu płatności za standardowe złącza;
Szybka odpowiedź: w ciągu 24 godzin na Państwa zapytania i wszelkie inne pytania;
Usługa posprzedażna: Śledź przesyłkę. Zapewnij profesjonalne rozwiązania dla Twoich pytań.
