Rosyjski ONC-BS, RBM4, SNC23, SNC127,2RMT, 2RMD, 2RTT złącza nadchodzą !!!
Wszystkie typy złączy okrągłych od producenta OEM w Chinach
Prct Opis Wojskowy ONC-BS-1(2) ZŁĄCZA:

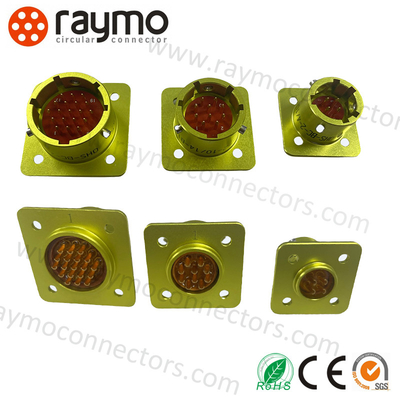

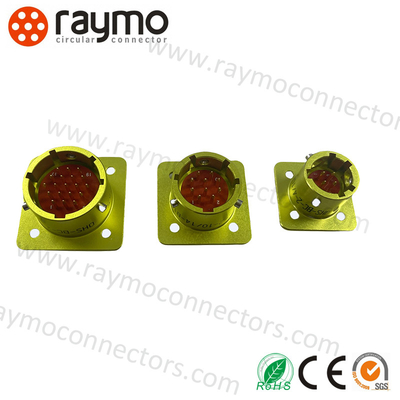

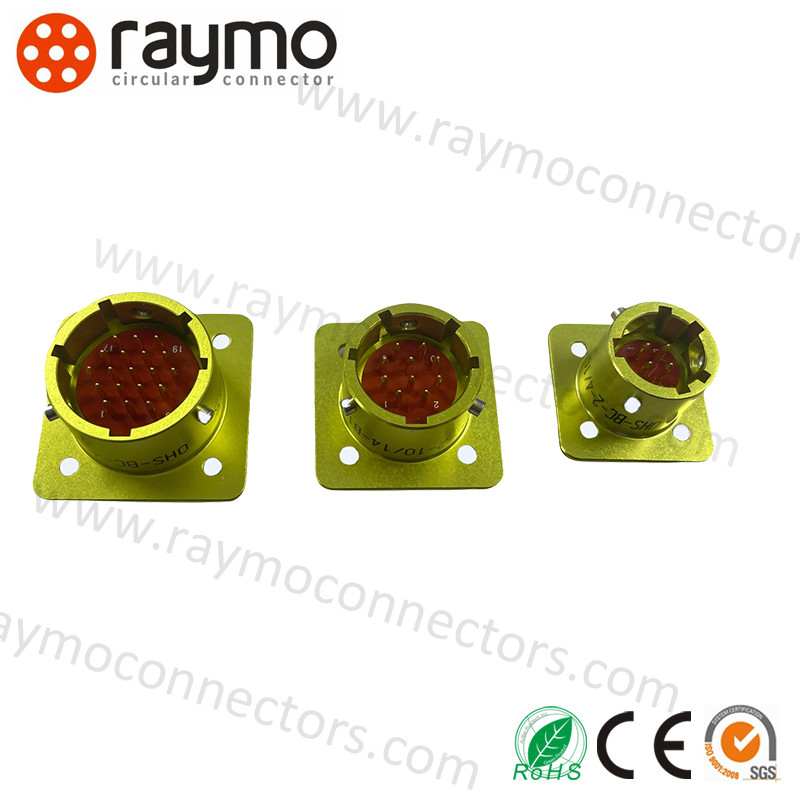

ONC-BS-1(2) Złącze elektryczne okrągłe serii OHS, metoda połączenia przyjmuje połączenie bagnetowe, forma połączenia końcowego części kontaktowej jest spawana, prct ma cechy szybkiego połączenia i rozłączenia, małego rozmiaru, dużej gęstości, dobrej odporności na środowisko, wysokiej niezawodności, gniazdo bez mocowania ogona, wtyczka może przyjąć proste plastikowe mocowanie ogona, odpowiednie dla obwodów DC AC.
Jednocześnie może być dopasowane i wymieniane z oryginalnymi częściami rosyjskiej serii ONC-BS-1(2).
Złącza ONC-BS-1(2) są przeznaczone do pracy w obwodach elektrycznych prądu stałego,
przemiennego (częstotliwość do 3 MHz) i impulsowego prądu.
Złącza ONC-BS-1(2) składają się z hermetycznej wtyczki i niehermetycznego gniazda kablowego
do montażu powierzchniowego, mają wielobiegunową polaryzację obudów, chroniącą
przed niezamierzonym zwarciem.
Połączenie złączy – bagnetowe.

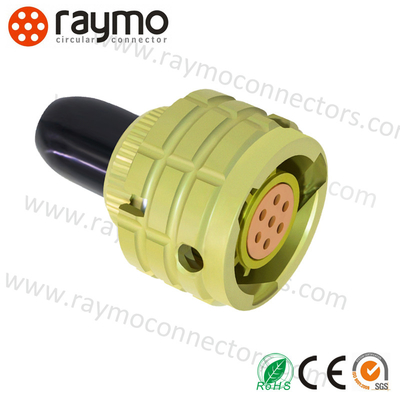

Wtyczki są wykonane bez obudowy, gniazda z obudową z tworzywa sztucznego.
Schematy rozmieszczenia styków, liczba i średnice styków podano w tabeli 1.
Powłoka styków w złączach: ONC-BS-1 - srebro, ONC-BS-2 – złoto.
Złącza są produkowane do montażu wewnętrznego w zgodności z warunkami technicznymi BR0.364.030 TU, (odbioru „5”).
Wojskowy
ONC-BS-1(2) CECHY ZŁĄCZY OHS:Kompaktowy rozmiar: Idealny do zastosowań, w których przestrzeń jest ograniczona.
- Wysoka wydajność: Zdolne do obsługi wysokich szybkości transmisji danych i poziomów mocy pomimo niewielkich rozmiarów, co czyni je odpowiednimi dla szerokiego zakresu zastosowań.
- Trwała konstrukcja: Zbudowane z wysokiej jakości materiałów, aby zapewnić długą żywotność, nawet w trudnych warunkach.
- Łatwa instalacja: Umożliwia szybką i łatwą instalację i demontaż, oszczędzając czas i wysiłek podczas montażu i konserwacji.
- Wskaźniki techniczne dla
ONC-BS-1(2) ZŁĄCZA OHSStandardowy rozmiar obudowy
| Wartość |
Rezystancja styku |
| ≤5mΩ |
Rezystancja izolacji |
| ≥1000MΩ (W normalnych warunkach) |
Temperatura otoczenia |
| - 60°C~85°C |
Wibracje |
| 1-5000HZ 20g |
Uderzenie |
| 1000g (raz); 100g (wiele razy); |
Średnica styku |
| Φ1,0 mm |
Żywotność mechaniczna |
| Wkładanie i wyjmowanie 250 razy |
Godziny pracy |
| 5000 godzin |
Prąd roboczy, napięcie robocze dla |
ONC-BS-1(2) ZŁĄCZA OHSStandardowy rozmiar obudowy
| Liczba styków |
Prąd roboczy pojedynczego styku (A) |
Prąd całkowity (A) |
Napięcie robocze (V) |
10 |
| 3 |
3.7 |
15 |
250 |
Opis modelu |
| 7 |
3.1 |
22 |
32 |
Opis modelu |
| 10 |
3 |
30 |
250 |
Opis modelu |
| 19 |
2.1 |
40 |
250 |
Opis modelu |
| 32 |
1.8 |
60 |
250 |
Opis modelu |
| 50 |
1.5 |
75 |
250 |
Opis modelu |
dla ONC-BS-1(2) ZŁĄCZA OHSRosyjski numer części
| B |
Okrągły |
1(2) |
1(2,3) |
B(P) |
1(2) |
1(2,3) |
B |
Okrągły |
| Bagnet |
Ultramały |
1 Posrebrzany, 2 Pozłacany |
Liczba styków / Standardowy rozmiar obudowy |
B - Kwadratowe gniazdo (pin), P - Okrągła wtyczka (gniazdo) |
1. Bez mocowania ogona 2. Z nieekranowanym prostym mocowaniem ogona |
Pozycja klucza |
Na każdą pogodę |
Typ: 1-Bez mocowania ogona dla |
ONC-BS-1(2) ZŁĄCZA OHSRosyjski numer części
| Chiński numer części |
Numer części Amphenol |
ONC-BS-1-4/10-P12-1-W |
| OHS-BC-1-4/10-B1-1-W |
ONTS-BS-1-4/10-V1-1-V |
ONC-BS-1-7/12-W1-1-W |
| OHS-BC-1-7/12-B1-1-W |
ONTS-BS-1-7/12-V1-1-V |
ONC-BS-1-10/14-W1-1-W |
| OHS-BC-1-10/14-B1-1-W |
ONTS-BS-1-10/14-V1-1-V |
ONC-BS-1-19/18-W1-1-W |
| OHS-BC-1-19/18-B1-1-W |
ONTS-BS-1-19/18-V1-1-V |
ONC-BS-1-32/22-W1-1-W |
| OHS-BC-1-32/22-B1-1-W |
ONTS-BS-1-32/22-V1-1-V |
ONC-BS-1-50/27-W1-1-W |
| OHS-BC-1-50/27-B1-1-W |
ONTS-BS-1-50/27-V1-1-V |
Typ: 2-Z nieekranowanym prostym mocowaniem ogona dla |
ONC-BS-1(2) ZŁĄCZA OHSRosyjski numer części
| Chiński numer części |
Numer części Amphenol |
ONC-BS-1-4/10-P12-1-W |
| OHS-BC-1-4/10-P2-1-W |
ONTS-BS-1-4/10-R12-1-V |
ONC-BS-1-7/12-P12-1-W |
| OHS-BC-1-7/12-P2-1-W |
ONTS-BS-1-7/12-R12-1-V |
ONC-BS-1-10/14-P12-1-W |
| OHS-BC-1-10/14-P2-1-W |
ONTS-BS-1-10/14-R12-1-V |
ONC-BS-1-19/18-P12-1-W |
| OHS-BC-1-19/18-P2-1-W |
ONTS-BS-1-19/18-R12-1-V |
ONC-BS-1-32/22-P12-1-W |
| OHS-BC-1-32/22-P2-1-W |
ONTS-BS-1-32/22-R12-1-V |
ONC-BS-1-50/27-P12-1-W |
| OHS-BC-1-50/27-P2-1-W |
ONTS-BS-1-50/27-R12-1-V |
Informacje o firmie Wojskowe ZŁĄCZA ONC-BS |
SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED jako profesjonalista w projektowaniu i produkcji wszelkiego rodzaju złączy i specjalnych kabli, zgromadził bogate doświadczenie w rozwoju i produkcji wszelkiego rodzaju kabli i powiązanych z nimi adapterów złączy. Z kablem RED/Teradek Bond/ARRI Camera Cable, kablem zasilającym do kamery Canon / Sony, kablem SDI, kablem USB, kablem wideo, kablem CCD... Dostarczamy różne usługi OEM/ODM, które służą różnym zastosowaniom i wymaganiom.
Nasze produkty są szeroko stosowane w różnego rodzaju trudnych warunkach i zastosowaniach, takich jak urządzenia kontroli przemysłowej, sprzęt medyczny, sprzęt pomiarowy i kontrolny, sprzęt audio i wizualny oraz wojsko itp. Ponadto ma doskonałą kompatybilność z wieloma wiodącymi dostawcami.
Zawsze przestrzegamy ducha innowacji, kontynuujemy wprowadzanie nowych serii produktów, w tym M5, M8, M9, M12, M16, M23 i innych złączy danych. Z certyfikatem IP68, ISO9001, Rohs, CE, REACH.
Wojskowe ZŁĄCZA ONC-BS Dostosowywanie:
Złącza RAYMO LEMO Circular Push Pull
Nazwa marki: RAYMO
- Numer modelu: Złącze Fischer
- Miejsce pochodzenia: CHINY
- Powłoka styków: Złoto
- Płeć: Męski/Żeński
- Styl łączenia: Push-Pull
- Złącza metryczne twarde
- Złącza przewodów elektrycznych
- Przemysłowe złącza okrągłe
- Wszystkie złącza mogą być dostosowane do wymagań klienta!
Wojskowe ZŁĄCZA ONC-BS Wsparcie i usługi:
Wsparcie techniczne i serwis dla złączy Circular Push Pull
Zapewniamy kompleksowe wsparcie techniczne i serwis dla naszych złączy Circular Push Pull. Nasz zespół ma duże doświadczenie w dostarczaniu rozwiązań technicznych dla różnych zastosowań.
Nasz zespół jest dostępny, aby pomóc klientom w instalacji, rozwiązywaniu problemów i naprawach. Oferujemy również pomoc i szkolenia na miejscu, aby zapewnić klientom możliwość pełnego wykorzystania produktu.
Jesteśmy oddani zapewnianiu doskonałej obsługi klienta, a nasz zespół jest dostępny 24 godziny na dobę, 7 dni w tygodniu, aby odpowiedzieć na wszelkie pytania lub zapewnić wsparcie techniczne.
Oferujemy również szeroki zakres usług posprzedażnych, takich jak przedłużenie gwarancji i aktualizacje produktów.
Jeśli masz jakieś pytania lub potrzebujesz pomocy, nie wahaj się z nami skontaktować.
FAQ:
P1. Czy mogę otrzymać próbkę?
-
Tak, zapraszamy do zamówienia próbki w celu przetestowania i sprawdzenia jakości. Niektóre próbki są bezpłatne, a za niektóre próbki należy zapłacić z góry, a koszt zostanie zwrócony po dalszym zamówieniu.
P2. A co z czasem realizacji produkcji?
Mamy zapasy, szybka dostawa poniżej 5000 sztuk.
P3. Jak wysyłacie towary i jak długo to trwa?
Często wysyłamy przez DHL, UPS, FedEx, TNT, SF lub EMS. Zazwyczaj dotarcie zajmuje 3-5 dni.
P4. Czy jest dostępny OEM?
Tak. Mamy bogate doświadczenie i dobre możliwości, aby wprowadzić Twój projekt i pomysł do prawdziwego produktu, zwykle zajmuje to około 20 do 30 dni dla nowego produktu od projektu formy do ostatecznej produkcji.
