Opis produktu Przemysłowy ОНЦ-БС-1(2) ZŁĄCZA:

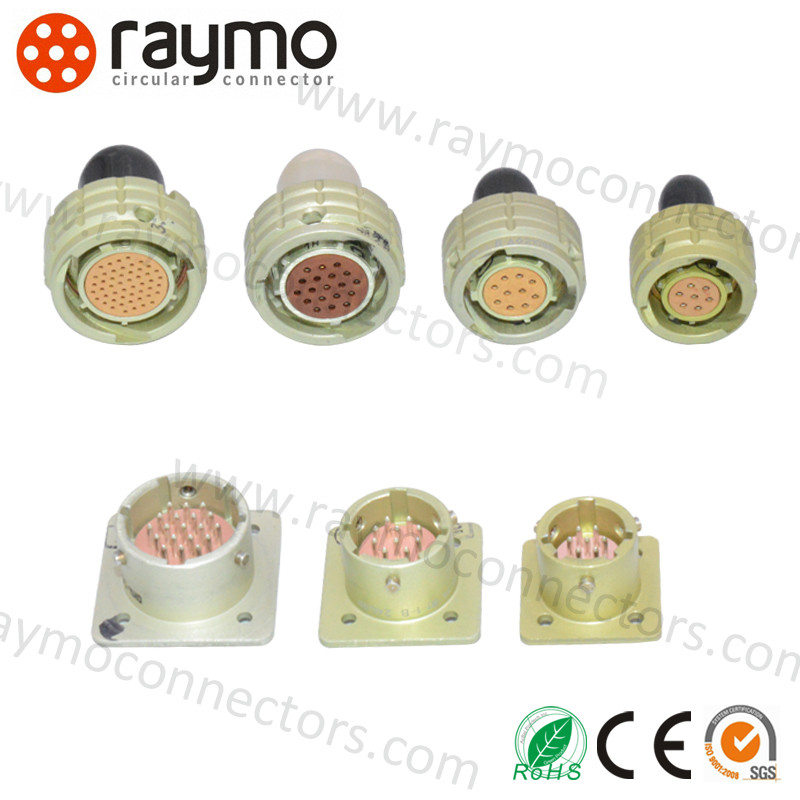

ОНЦ-БС-1(2) Okrągłe złącze elektryczne serii OHS, metoda połączenia przyjmuje połączenie bagnetowe, forma połączenia styku jest spawana, produkt charakteryzuje się szybkim połączeniem i rozłączeniem, małym rozmiarem, wysoką gęstością, dobrą odpornością środowiskową, wysoką niezawodnością, gniazdo bez końcówki ogonowej, wtyczka może mieć prostą końcówkę ogonową z tworzywa sztucznego, nadaje się do obwodów prądu stałego i zmiennego.
Jednocześnie może być dopasowany i wymienny z oryginalnymi częściami rosyjskiej serii ОНЦ-БС-1(2).
Соединители ОНЦ-БС-1(2) предназначены для работы в электрических цепях постоянного,
переменного (частотой до 3 МГц) и импульсного токов.

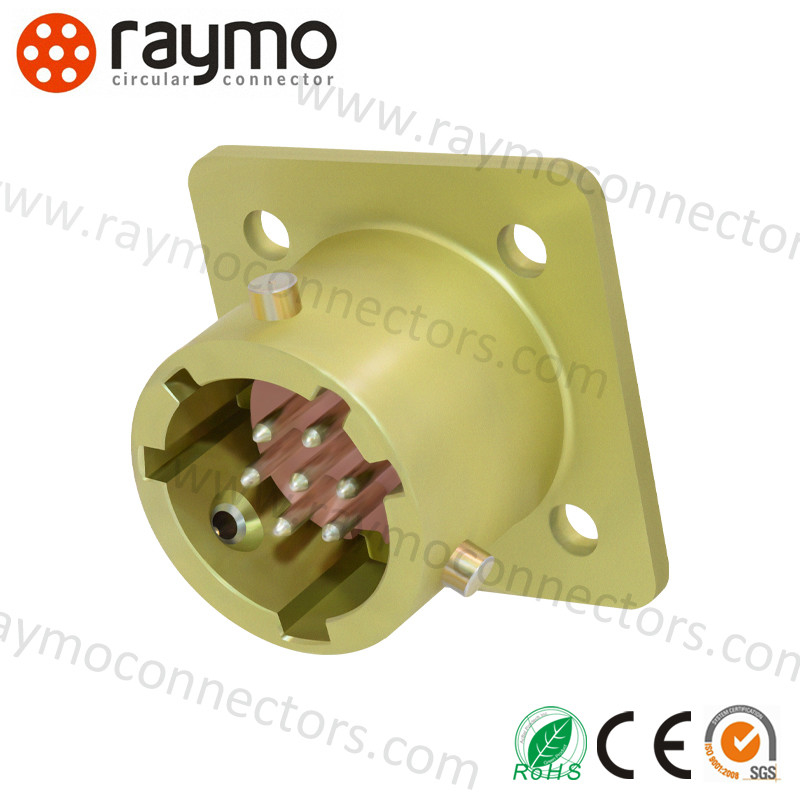

Соединители ОНЦ-БС-1(2) состоят из герметичной приборной вилки и негерметичной кабельной
розетки для объемного монтажа, имеют многопозиционную поляризацию корпусов, защищающую
от несанкционированного сочленения.
Сочленение соединителей – байонетное.
Вилки изготавливаются без кожуха, розетки с прямым пластмассовым кожухом.
Схемы расположения контактов, количество и диаметры контактов приведены в таблице 1.
Покрытие контактов в соединителях: ОНЦ-БС-1 - серебро, ОНЦ-БС-2 – золото.
Соединители изготавливаю для внутреннего монтажа во всеклиматическом исполнении в
соответствии с техническими условиями БР0.364.030 ТУ, (приемка “5”).
Przemysłowy ОНЦ-БС-1(2) CECHY ZŁĄCZ:
- Kompaktowy rozmiar: Idealny do zastosowań, gdzie przestrzeń jest ograniczona.
- Wysoka wydajność: Zdolne do obsługi wysokich szybkości transmisji danych i poziomów mocy pomimo niewielkich rozmiarów, co czyni je odpowiednimi do szerokiego zakresu zastosowań.
- Trwała konstrukcja: Wykonane z wysokiej jakości materiałów, aby zapewnić długą żywotność, nawet w trudnych warunkach.
- Łatwa instalacja: Umożliwia szybki i łatwy montaż i demontaż, oszczędzając czas i wysiłek podczas montażu i konserwacji.
Wskaźniki techniczne
| Wskaźnik | Wartość |
| Rezystancja styku | ≤5mΩ |
| Rezystancja izolacji | ≥1000MΩ (W normalnych warunkach) |
| Temperatura otoczenia | - 60°C~85°C |
| Wibracje | 1-5000HZ 20g |
| Uderzenie | 1000g(jednorazowo);100g(wielokrotnie); |
| Średnica styku | Φ1.0mm |
| Żywotność mechaniczna | Wkładanie i wyjmowanie 250 razy |
| Godziny pracy | 5000 godzin |
Prąd roboczy, Napięcie robocze
| Rozmiar standardowy obudowy | Numer styku | Prąd roboczy pojedynczego styku (A) | Prąd całkowity (A) | Napięcie robocze (V) |
| 10 | 4 | 3.7 | 15 | 250 |
| 12 | 7 | 3.1 | 22 | 250 |
| 14 | 10 | 3 | 30 | 250 |
| 18 | 19 | 2.1 | 40 | 250 |
| 22 | 32 | 1.8 | 60 | 250 |
| 27 | 50 | 1.5 | 75 | 250 |
Opis modelu
| OHS | B | C | 1(2) | 4(10) | B(P) | 1(2) | 1(2,3) | B |
| Okrągły | Bagnetowy | Ultra-mały | 1 Posrebrzany, 2 Pozłacany | Numer styku / Rozmiar standardowy obudowy | B - Gniazdo kwadratowe (wtyk), P - Wtyk okrągły (gniazdo) | 1. Bez końcówki ogonowej 2. Z nieekranowaną prostą końcówką ogonową | Pozycja klucza | Na każdą pogodę |
Typ: 1-Bez końcówki ogonowej
| Nr części rosyjskiej | Nr części chińskiej | Nr części Amphenol |
| ОНЦ-БС-1-4/10-В1-1-В | OHS-BC-1-4/10-B1-1-В | ONTS-BS-1-4/10-V1-1-V |
| ОНЦ-БС-1-7/12-В1-1-В | OHS-BC-1-7/12-B1-1-В | ONTS-BS-1-7/12-V1-1-V |
| ОНЦ-БС-1-10/14-В1-1-В | OHS-BC-1-10/14-B1-1-В | ONTS-BS-1-10/14-V1-1-V |
| ОНЦ-БС-1-19/18-В1-1-В | OHS-BC-1-19/18-B1-1-В | ONTS-BS-1-19/18-V1-1-V |
| ОНЦ-БС-1-32/22-В1-1-В | OHS-BC-1-32/22-B1-1-В | ONTS-BS-1-32/22-V1-1-V |
| ОНЦ-БС-1-50/27-В1-1-В | OHS-BC-1-50/27-B1-1-В | ONTS-BS-1-50/27-V1-1-V |
Typ: 2-Z nieekranowaną prostą końcówką ogonową
| Nr części rosyjskiej | Nr części chińskiej | Nr części Amphenol |
| ОНЦ-БС-1-4/10-Р12-1-В | OHS-BC-1-4/10-P2-1-В | ONTS-BS-1-4/10-R12-1-V |
| ОНЦ-БС-1-7/12-Р12-1-В | OHS-BC-1-7/12-P2-1-В | ONTS-BS-1-7/12-R12-1-V |
| ОНЦ-БС-1-10/14-Р12-1-В | OHS-BC-1-10/14-P2-1-В | ONTS-BS-1-10/14-R12-1-V |
| ОНЦ-БС-1-19/18-Р12-1-В | OHS-BC-1-19/18-P2-1-В | ONTS-BS-1-19/18-R12-1-V |
| ОНЦ-БС-1-32/22-Р12-1-В | OHS-BC-1-32/22-P2-1-В | ONTS-BS-1-32/22-R12-1-V |
| ОНЦ-БС-1-50/27-Р12-1-В | OHS-BC-1-50/27-P2-1-В | ONTS-BS-1-50/27-R12-1-V |
