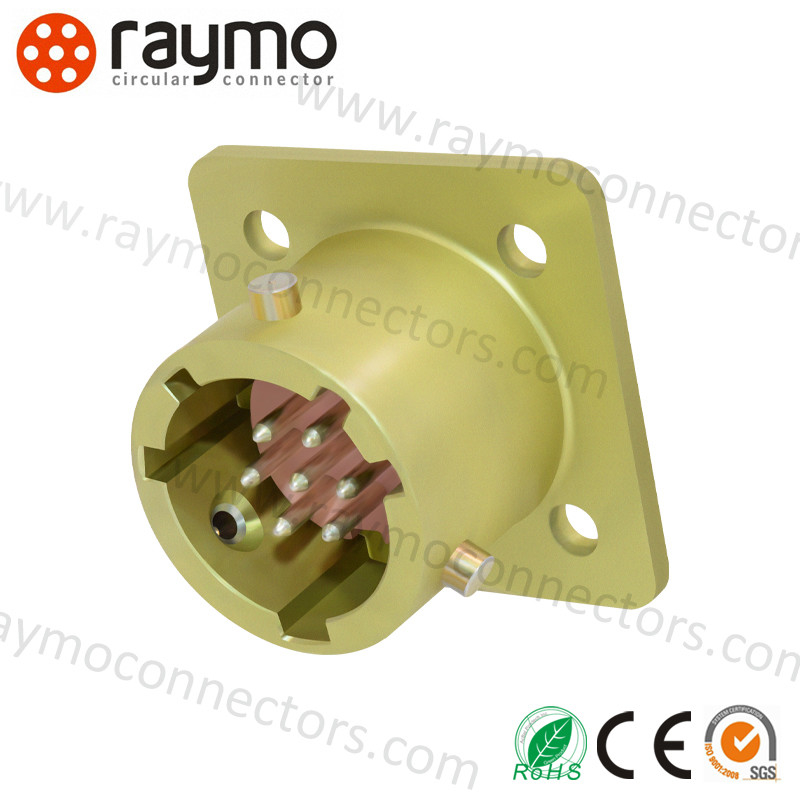

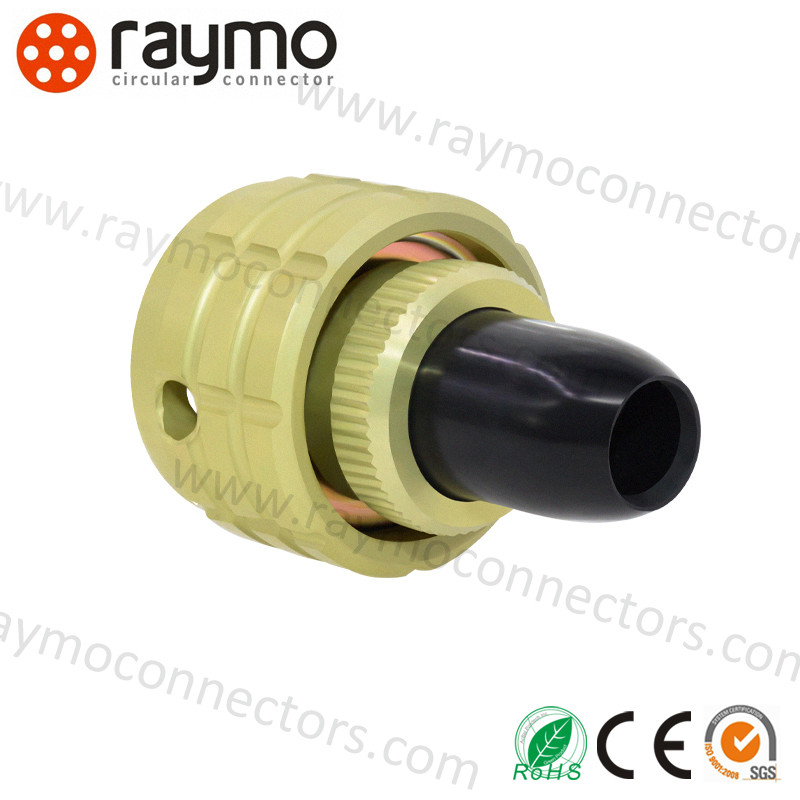

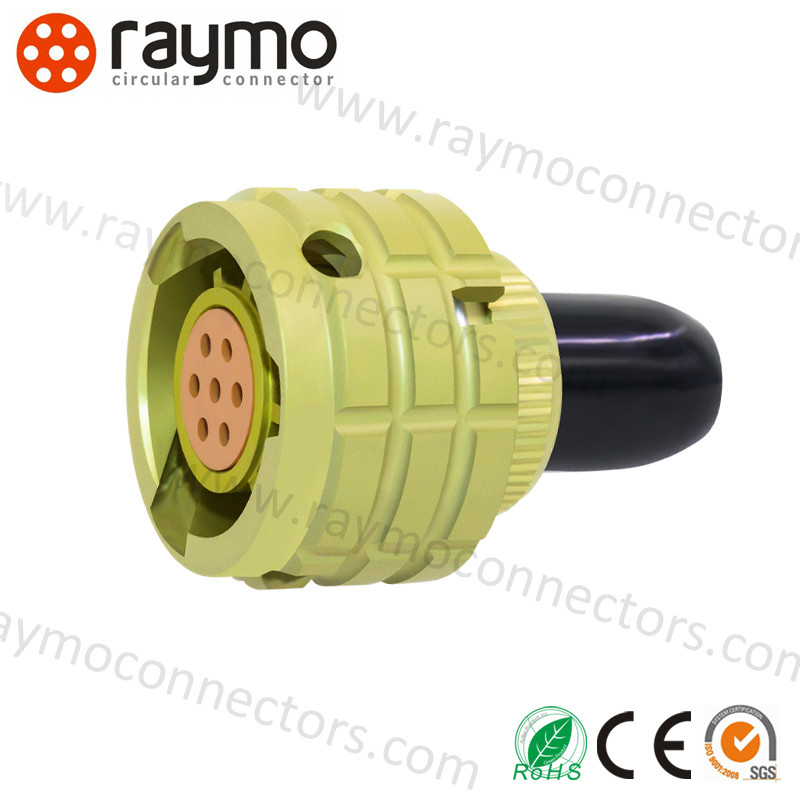

ONC-BS-1(2) Seria Złącze Rozmiar obudowy 12 7-pinowe żeńskie złącze z mocowaniem ogonowym (opcjonalnie) - ONC-BS-1-7/12-P12-1-B
ONC-BS-1-7/12-R12-1-W, Rozmiar
Prct Opis Wojskowy ONC-BS-1(2) ZŁĄCZA:
ONC-BS-1(2) Seria okrągłych złączy elektrycznych OHS, metoda połączenia przyjmuje połączenie bagnetowe, forma połączenia końcowego części stykowej jest spawana, prct ma cechy szybkiego łączenia i rozłączania, małych rozmiarów, dużej gęstości, dobrej odporności na środowisko, wysokiej niezawodności, gniazdo bez mocowania ogonowego, wtyczka może mieć proste plastikowe mocowanie ogonowe, odpowiednie do obwodów DC AC.
Jednocześnie może być dopasowane i wymienne z oryginalnymi częściami rosyjskiej serii ONC-BS-1(2).
Złącza ONC-BS-1(2) przeznaczone są do pracy w obwodach elektrycznych prądu stałego,
przemiennego (częstotliwość do 3 MHz) i impulsowych prądów.
Złącza ONC-BS-1(2) składają się z hermetycznej wtyczki i niehermetycznego kabla
gniazda do montażu objętościowego, mają wielobiegunową polaryzację korpusów, chroniącą
przed przypadkowym zwarciem.
Połączenie złączy – bagnetowe.
Wtyczki są wykonane bez obudowy, gniazda z prostym plastikowym korpusem.
Schematy rozmieszczenia styków, liczba i średnice styków podano w tabeli 1.
Powłoka styków w złączach: ONC-BS-1 - srebro, ONC-BS-2 – złoto.
Złącza wykonane do montażu wewnętrznego w
zgodności z warunkami technicznymi BR0.364.030 TU, (odbioru „5”).
Wojskowy ONC-BS-1(2) CECHY ZŁĄCZY:
- Kompaktowy rozmiar: Idealny do zastosowań, w których przestrzeń jest ograniczona.
- Wysoka wydajność: Zdolne do obsługi wysokich szybkości transmisji danych i poziomów mocy pomimo niewielkich rozmiarów, co czyni je odpowiednimi dla szerokiego zakresu zastosowań.
- Trwała konstrukcja: Wykonane z wysokiej jakości materiałów, aby zapewnić długą żywotność, nawet w trudnych warunkach.
- Łatwa instalacja: Umożliwia szybką i łatwą instalację i demontaż, oszczędzając czas i wysiłek podczas montażu i konserwacji.
Wskaźniki techniczne
| Wskaźnik |
Wartość |
| Rezystancja styku |
≤5mΩ |
| Rezystancja izolacji |
≥1000MΩ (W normalnych warunkach) |
| Temperatura otoczenia |
- 60°C~85°C |
| Wibracje |
1-5000HZ 20g |
| Uderzenie |
1000g (raz); 100g (wiele razy); |
| Średnica styku |
Φ1,0 mm |
| Żywotność mechaniczna |
Wkładanie i wyjmowanie 250 razy |
| Godziny pracy |
5000 godzin |
Prąd roboczy, Napięcie robocze
| Standardowy rozmiar obudowy |
Liczba styków |
Prąd roboczy pojedynczego styku (A) |
Prąd całkowity (A) |
Napięcie robocze (V) |
| 10 |
4 |
3.7 |
15 |
250 |
| 12 |
7 |
3.1 |
22 |
250 |
| 14 |
10 |
3 |
30 |
250 |
| 18 |
19 |
2.1 |
40 |
250 |
| 22 |
32 |
1.8 |
60 |
250 |
| 27 |
50 |
1.5 |
75 |
250 |
Opis modelu
| OHS |
B |
C |
1(2) |
4(10) |
B(P) |
1(2) |
1(2,3) |
B |
| Okrągły |
Bagnet |
Ultramały |
1 Posrebrzany, 2 Pozłacany |
Liczba styków / Standardowy rozmiar obudowy |
B - Kwadratowe gniazdo (pin), P - Okrągła wtyczka (gniazdo) |
1. Bez mocowania ogonowego 2. Z nieekranowanym prostym mocowaniem ogonowym |
Pozycja klucza |
Na każdą pogodę |
Typ: 1-Bez mocowania ogonowego (Kliknij, aby wyświetlić)
| Rosyjski numer części |
Chiński numer części |
Numer części Amphenol |
| ONC-BS-1-4/10-W1-1-W |
OHS-BC-1-4/10-B1-1-W |
ONTS-BS-1-4/10-W1-1-W |
| ONC-BS-1-7/12-W1-1-W |
OHS-BC-1-7/12-B1-1-W |
ONTS-BS-1-7/12-W1-1-W |
| ONC-BS-1-10/14-W1-1-W |
OHS-BC-1-10/14-B1-1-W |
ONTS-BS-1-10/14-W1-1-W |
| ONC-BS-1-19/18-W1-1-W |
OHS-BC-1-19/18-B1-1-W |
ONTS-BS-1-19/18-W1-1-W |
| ONC-BS-1-32/22-W1-1-W |
OHS-BC-1-32/22-B1-1-W |
ONTS-BS-1-32/22-W1-1-W |
| ONC-BS-1-50/27-W1-1-W |
OHS-BC-1-50/27-B1-1-W |
ONTS-BS-1-50/27-W1-1-W |
Typ: 2-Z nieekranowanym prostym mocowaniem ogonowym (Kliknij, aby wyświetlić)
| Rosyjski numer części |
Chiński numer części |
Numer części Amphenol |
| ONC-BS-1-4/10-R12-1-W |
OHS-BC-1-4/10-P2-1-W |
ONTS-BS-1-4/10-R12-1-W |
| ONC-BS-1-7/12-R12-1-W |
OHS-BC-1-7/12-P2-1-W |
ONTS-BS-1-7/12-R12-1-W |
| ONC-BS-1-10/14-R12-1-W |
OHS-BC-1-10/14-P2-1-W |
ONTS-BS-1-10/14-R12-1-W |
| ONC-BS-1-19/18-R12-1-W |
OHS-BC-1-19/18-P2-1-W |
ONTS-BS-1-19/18-R12-1-W |
| ONC-BS-1-32/22-R12-1-W |
OHS-BC-1-32/22-P2-1-W |
ONTS-BS-1-32/22-R12-1-W |
| ONC-BS-1-50/27-R12-1-W |
OHS-BC-1-50/27-P2-1-W |
ONTS-BS-1-50/27-R12-1-W |

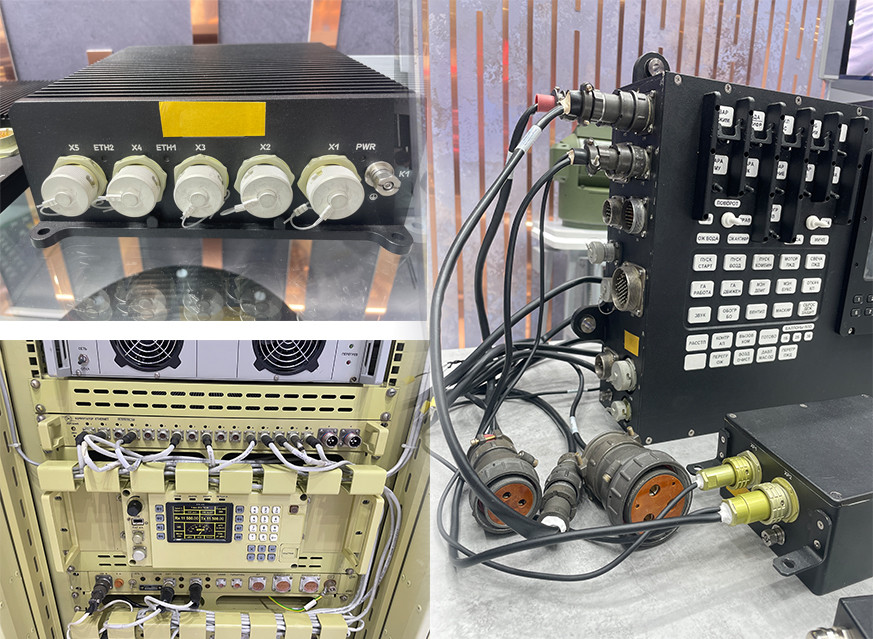

Zastosowania ZŁĄCZY Wojskowych 38999:
