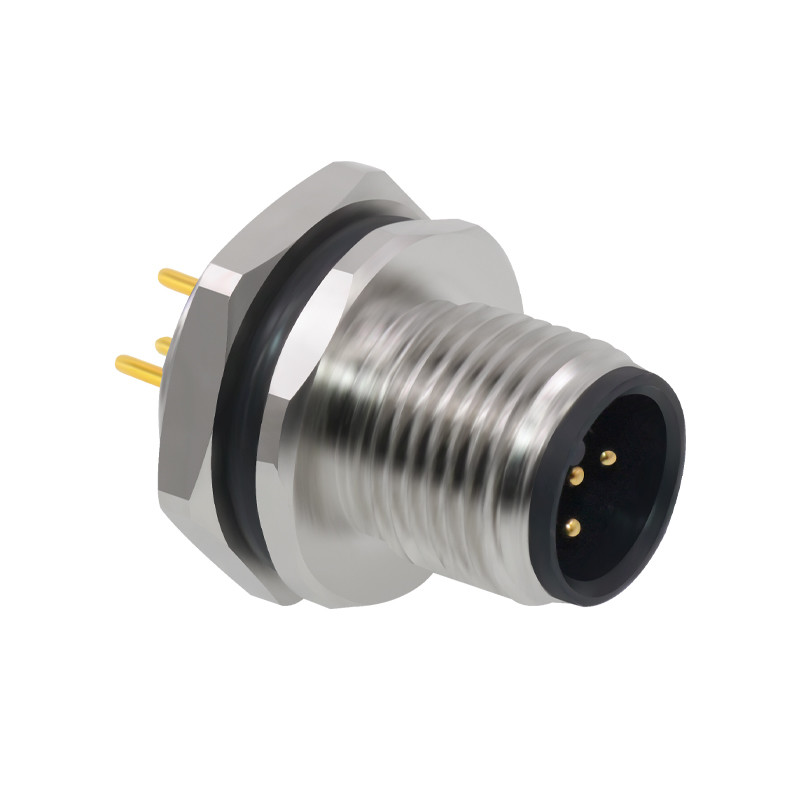

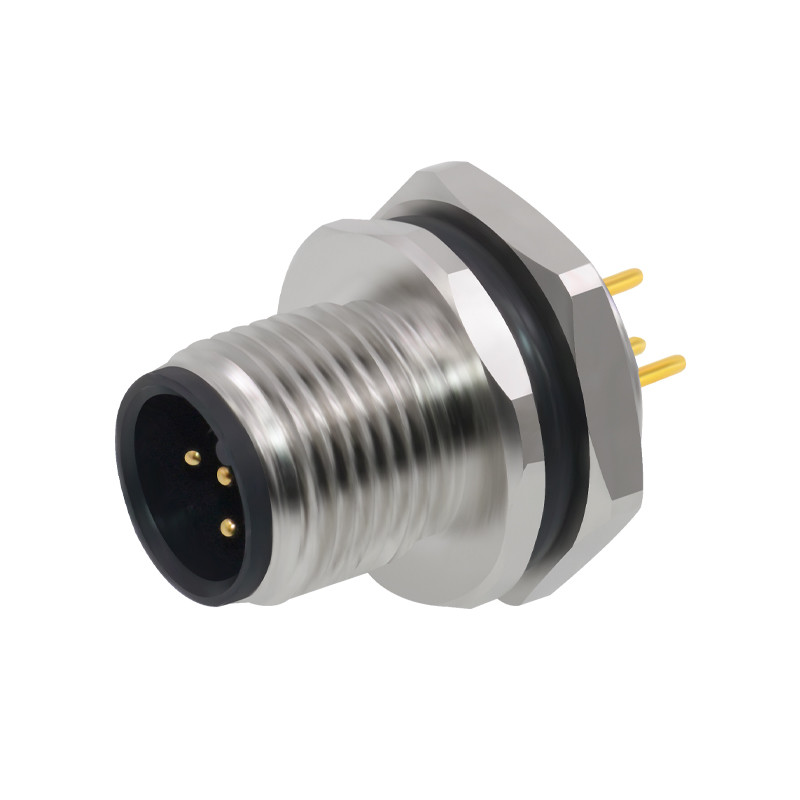

Złącze M12 męskie do montażu na panelu, odlewane ciśnieniowo, typ PCB, mocowane od tyłu
Złącza i zespoły kablowe BINDER M12

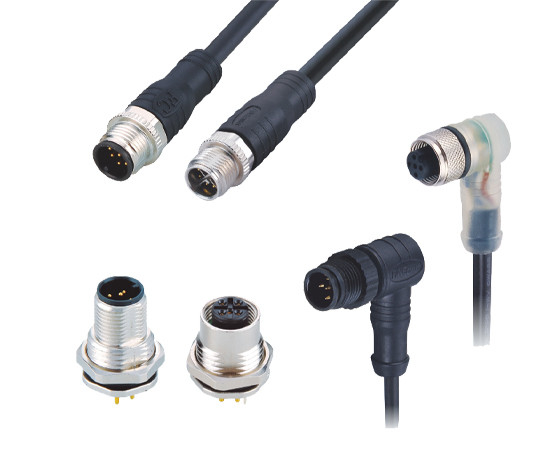

Wtyczka kablowa M12 z osłoną, dopasowana do gniazda M12 z osłoną, jest bezpośrednio odlana w kablu. Długość kabla. Długość może być określona przez użytkownika. Na przykład 1 metr, 2 metry, 5 metrów, 10 metrów itp.
Standardowa wtyczka M12 do systemu magistrali, odpowiednia do czujników ciśnienia, czujników fotoelektrycznych, połączeń elektrycznych różnych czujników, takich jak enkodery i instrumenty, są częściami standardowymi o dużej wymienności i są dostępne w magazynie.
M12 można dostosować za pomocą podwójnej głowicy męskiej, podwójnej głowicy żeńskiej, jednej męskiej i jednej żeńskiej, jednej męskiej do dwóch żeńskich itp., skontaktuj się z obsługą klienta, aby uzyskać szczegółowe informacje
Informacje ogólne dla BINDER M12
| Standard: | IEC 61076-2-101 |
| Temperatura otoczenia: | -25°C ~ +90°C |
| Wkładka złącza: | PA |
| Kontakty złącza: | Mosiądz z powłoką złotą |
| Nakrętka sprzęgająca/śruba: | Stop cynku z powłoką niklową |
| Uszczelka/O-ring: | Żywica epoksydowa/FKM |
| Rezystancja izolacji: | ≥100MΩ |
| Rezystancja styku: | ≤5mΩ |
| Ekranowanie: | Niedostępne |
| Gwint montażowy: | PG9 |
| Stopień ochrony IP: | IP67 w stanie zablokowanym |
Dane elektryczne i mechaniczne dla BINDER M12
| Kontakty | Dostępne
kodowanie | Prąd znamionowy | Napięcie | Kontakty
terminacja |
| A/C | D/C |
| 03 piny | A/B/C | 4A | 250V | 250V | PCB |
| 04 piny | A/B/C/D | 4A | 250V | 250V | PCB |
| 05 pinów | A/B/C | 4A | 60V | 60V | PCB |
| 06 pinów | C | 2A | 30V | 30V | PCB |
| 08 pinów | A | 2A | 30V | 30V | PCB |
Jaka jest różnica między kodowaniem złączy M12?
Kodowanie A najczęściej stosowane w czujnikach, siłownikach, silnikach i większości innych standardowych urządzeń. zazwyczaj ma od 2 do 12 pinów.
Kodowanie B najczęściej stosowane w kablach sieciowych do połączeń Fieldbus, obejmuje systemy działające z Profibus. zazwyczaj ma od 3 do 5 pinów.
Kodowanie C stosowane głównie z czujnikami i siłownikami AC, a także posiadają podwójne wpusty dla dodatkowego bezpieczeństwa. mają od 3 do 6 pinów.
Kodowanie D zazwyczaj stosowane w kablach sieciowych do systemów Ethernet i ProfiNet. przesyłają dane do 100 Mb i zazwyczaj zapewniają od 3 do 5 pinów.
Kodowanie S są przeznaczone do zastosowań zasilania AC.
Kodowanie T są przeznaczone do zastosowań zasilania DC.
Kodowanie X mogą przesyłać duże ilości danych do 10 Gb z dużą prędkością, zawsze będą miały 8 pinów.
Wprowadzenie firmy Raymo
SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED jako profesjonalista w projektowaniu i produkcji wszelkiego rodzaju złączy i specjalnych kabli, zgromadziła bogate doświadczenie w rozwoju i produkcji wszelkiego rodzaju kabli i powiązanych adapterów złączy. Z kablami RED/Teradek Bond/ARRI Camera, kablami zasilającymi Canon / Sony Camera, kablami SDI, kablami USB, kablami wideo, kablami CCD... Dostarczamy różne usługi OEM/ODM, służące różnym zastosowaniom i wymaganiom.
Nasze produkty są szeroko stosowane w różnego rodzaju trudnych warunkach i zastosowaniach, takich jak urządzenia sterowania przemysłowego, sprzęt medyczny, sprzęt pomiarowy i kontrolny, sprzęt audio i wideo oraz przemysłowy, itp. Ponadto, mają doskonałą kompatybilność z wieloma wiodącymi dostawcami.
Zawsze przestrzegamy ducha innowacji, stale wprowadzamy nowe serie produktów, w tym złącza M5, M8, M9, M12, M16, M23 i inne złącza danych. Posiadamy certyfikaty IP68, ISO9001, Rohs, CE, REACH.
Rysunek złączy Binder M12
