Śruba mocująca z gwintem PG9 M16 z przodu, złącze montażowe M12 z 5-pinowym złączem Molex, wiązka przewodów Jst Housing

Cechy i zalety Złącze okrągłe serii M16 680

Złącza okrągłe M12 ułatwiają proste i ekonomiczne połączenie sygnału, danych i zasilania w branży automatyki. Seria Raymo M12 jest szeroko stosowana w wielu zastosowaniach automatyki, takich jak czujniki i siłowniki, CANopen, DeviceNET, Profibus, PROFINET, EtherCAT, Ethernet, INTERBUS, CC-Link, serwo silniki, kamery cyfrowe, sterowanie procesami kolejowymi i tak dalej.

Specyfikacja złącza okrągłego serii M16 680Jeśli nie możesz znaleźć dokładnie tego, czego potrzebujesz, prosimy o przesłanie nam dokładnych modeli, których potrzebujesz, najlepsza cena i szczegółowe specyfikacje każdego modelu zostaną Ci wkrótce dostarczone. Rozwiąż wysokie koszty i długi czas realizacji oryginalnej marki!

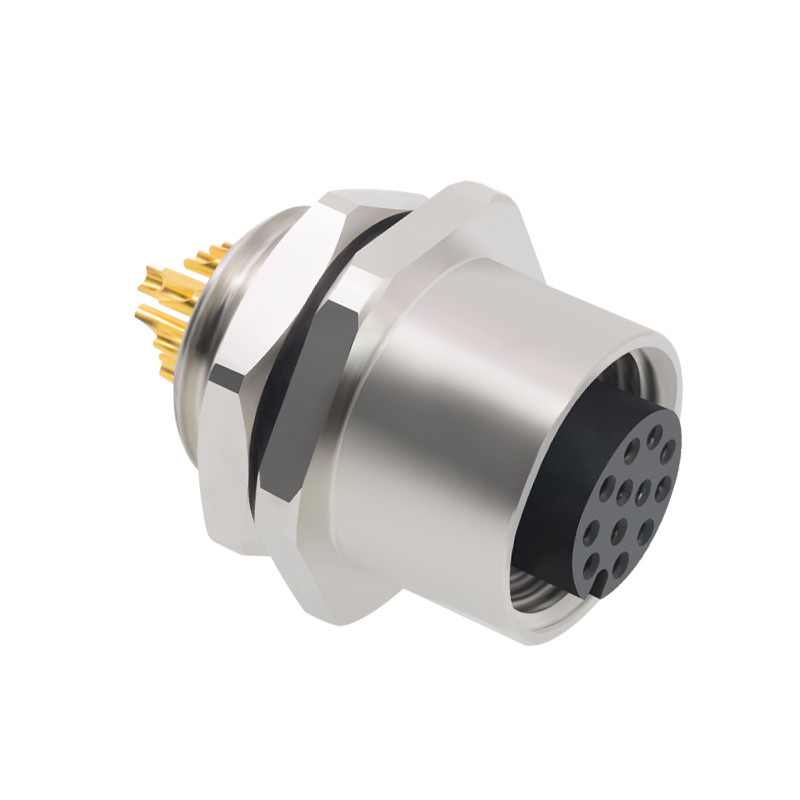

Raymo Złącza PCB M12 to złącza M12 montowane na przedniej i tylnej ściance, zaprojektowane z myślą o łatwej obsłudze na płytce drukowanej i

kompatybilności z procesami lutowania na fali. Złącza PCB M12 zawierają zintegrowany klips na przewód z funkcją mocowania na płytce drukowanej, która zabezpiecza go na płytce drukowanej podczas procesu reflow. Poszczególne przewody są odizolowane i ocynowane, gotowe do lutowania.

Cechy ogólne:

	_{Korpus złącza}
_{IEC 61076-2-101}	_Zakończenie
_{Lutowanie PCB}	_{System blokowania złącza}
_Śruba	_{Stopień ochrony}
_{IP67, IP68, IP69K}	_{Temperatura otoczenia (praca)}
_{-25°C~+85°C}	_{Praca mechaniczna}
_{>100 cykli łączenia}	_{Numer taryfy celnej}
_8538900000	_{Zgodność środowiskowa}
_{RoHs, Reach}	_{Parametry elektryczne:}
	_{Korpus złącza}
_30V~250V	_{Napięcie udarowe znamionowe}
_500V	_{Prąd znamionowy (40°C)}
_1.5A~4A	_{Rezystancja styku}
_≤5mΩ	_{Rezystancja izolacji}
_≥100MΩ	_Materiały:
	_{Korpus złącza}
_TPU	_{Pin męski}
_{Mosiądz z powłoką złotą}	_{Pin żeński}
_{Miedź fosforowa z powłoką złotą}	_Obudowa
_{Mosiądz z powłoką niklową}	_{Materiał O-ringu}
_{Pierścień fluorowy}	_{Czarny klej}
_{Żywica epoksydowa}	_Zastosowanie

złącza okrągłego serii M12Jeśli nie możesz znaleźć dokładnie tego, czego potrzebujesz, prosimy o przesłanie nam dokładnych modeli, których potrzebujesz, najlepsza cena i szczegółowe specyfikacje każdego modelu zostaną Ci wkrótce dostarczone. Rozwiąż wysokie koszty i długi czas realizacji oryginalnej marki!

Wprowadzenie firmy RAYMO

SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED

jest producentem z siedzibą w Shenzhen, specjalizującym się w produkcji kreatywnych, zorientowanych na klienta metalowych i plastikowych złączy okrągłych push-pull z samozamykaniem oraz zespołów kablowych, obsługującym ponad 75 krajów i regionów od 2010 roku. Nasze produkty cieszyły się bardzo popularnymi rekomendacjami wśród naszych klientów.To obszerne portfolio pozwala na wybór idealnej konfiguracji złącza, która pasuje do niemal każdego specyficznego wymagania na większości rynków, w tym urządzeń medycznych, instrumentów pomiarowych, maszyn, transmisji audio-wideo, telekomunikacji i przemysłu.

Jaka jest różnica między kodowaniem złączy M12?

Kodowanie A jest najczęściej używane w czujnikach, siłownikach, silnikach i większości innych standardowych urządzeń. Zazwyczaj ma od 2 do 12 pinów.

Kodowanie B jest najczęściej używane w kablach sieciowych do połączeń Fieldbus, w tym w systemach działających z Profibus. Zazwyczaj ma od 3 do 5 pinów.
Kodowanie C jest używane głównie z czujnikami i siłownikami AC, a także ma podwójne wpusty dla dodatkowego bezpieczeństwa. Ma od 3 do 6 pinów.
Kodowanie D jest zazwyczaj używane w kablach sieciowych do systemów Ethernet i ProfiNet. Przesyła dane do 100 Mb i zazwyczaj zapewnia od 3 do 5 pinów.
Kodowanie S jest przeznaczone do zastosowań zasilania AC.
Kodowanie T jest przeznaczone do zastosowań zasilania DC.
Kodowanie X może przesyłać duże ilości danych do 10 Gb z dużą prędkością, zawsze będzie miało 8 pinów.
Dlaczego wybrać nas

obniżamy Twoje koszty, tanie zespoły kablowe w ofercie, oszczędzasz co najmniej 30%-50% kosztów (w 100% kompatybilne z oryginałem i działają dobrze)

Duży zapas, krótki czas realizacji i łatwość zakupu
Możemy zapewnić usługi OEM/ODM i rozwiązania w zakresie zespołów kablowych
ma doskonałą kompatybilność z wieloma wiodącymi dostawcami
nasza firma ma ponad 9 lat doświadczenia i silne profesjonalne możliwości badawczo-rozwojowe. Zaawansowany rozwój i zarządzanie, kompleksowe testy R&D i wysoce zautomatyzowana linia produkcyjna sprawiają, że nasze produkty są bardzo niezawodne i wydajne.
Nasza firma przeszła ISO90001 i uzyskała certyfikaty CE, REACH, RoHS i SGS
Zdjęcia złącza okrągłego serii M12

Jeśli nie możesz znaleźć dokładnie tego, czego potrzebujesz, prosimy o przesłanie nam dokładnych modeli, których potrzebujesz, najlepsza cena i szczegółowe specyfikacje każdego modelu zostaną Ci wkrótce dostarczone. Rozwiąż wysokie koszty i długi czas realizacji oryginalnej marki!

Złącze okrągłe M12 z 5 pinami z molexem JST

Etykietka:

Miejsce pochodzenia:	Shenzhen, Chiny
Nazwa handlowa:	RAYMO
Orzecznictwo:	RoHs2.0, CE, ISO9001:2015, SGS, Reach
Numer modelu:	Złącze M12

Minimalne zamówienie:	1 sztukę
Cena:	negotiable
Szczegóły pakowania:	Plastikowa torba i karton
Czas dostawy:	5-7 dni roboczych
Zasady płatności:	T/T, D/A, D/P, L/C, , Western Union
Możliwość Supply:	5000 sztuk / tydzień

Nazwa PRCT:	Złącze okrągłe M12	System blokowania złącza::	Blokada śrubowa
Nr kontaktowy:	Dostępne są 3pins, 4pins, 5pins, 8pins, 12 pinów	izolator:	PBT
Materiał skorupy:	Mosiądz w naręczonym platedie	Stopień ochrony:	IP40
Działanie mechaniczne:	> 500 cykli godowych	Numer taryfy celnej:	85369010
Podkreślić:	Złącze okrągłe M12 z zablokowaniem śrubą , Połączenie okrągłe M12 , PBT Isolator M12 Connector
