4-pinowe złącze Lemo typu push-pull FGG.1B.304.CLAD62Z IP50, lutowane

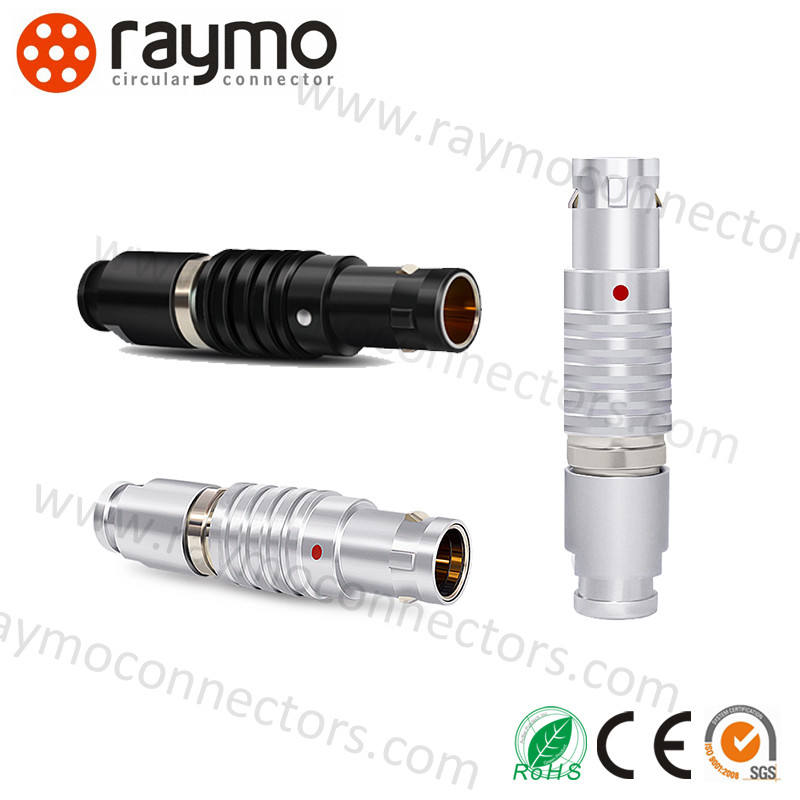

Lemo Kompatybilny FGG.1B.304.CLAD62Z 4 szpilkowe połączenie okrągłe

Połączenie kołowe męskie z 4 kontaktami z serii 1B ma podłączenie z wtyczką.Ten złącze wyposażone w bardzo precyzyjny system samodzielnego zamykania push-pull wyposażony w przewód i matice do montażu ulgi zgięcia dla łatwego i bezpiecznego połączeniaMa wytrzymały i wytrzymały design do trudnych zastosowań zewnętrznych.Bezpłatne wtyczki są dostarczane z zaciskami, aby przyjąć maksymalną średnicę kabla 9 mm.


Dzięki osłonięciu 360° dla zwiększonej wydajności EMI, złącza kablowe serii 1B są idealne do zastosowań wymagających wysokiej dokładności i sygnałów bez zakłóceń.Wtyczki do montażu kablowego zestawiają się z gniazdkiem do montażu paneli lub PCBWtyczki do podłączenia do kabli są połączone z wtyczkami do paneli.

System połączenia samoblokujący się dla złącza odciągającego

System samozamykający jest prostym i skutecznym rozwiązaniem zatrzymującym, zapewniającym pełną ochronę przed wibracjami, wstrząsami lub wszelkimi ciągnięciami po kablu.

Uruchomienie systemu Push Pull Connector

Aby uruchomić system samozacisku, wtyczka jest po prostu popchnięta ośniowo w jej połowę sprzęgłową.Żadna ilość ciągnięcia na kablu lub jakiejkolwiek innej części ciała złącza nie zwolni dwie części.

Charakterystyka techniczna FGG.1B.304.CLAD**ZPołączenie Push Pull

Cechy i korzyści dlaFGG.1B.304.CLAD**ZPołączenie Push Pull

• Z łatwym w obsłudze systemem samoblokującym
• Wysoka gęstość szpilki przyczynia się do miniaturyzacji urządzeń
• Rozmiar łuski od 00B do 3B
• Kontakty od 2 do 30 pinów
• Klucz wyrównania i układ polaryzowanego klucza w celu uniknięcia krzyżowego interfejsu
• 360° osłona elektromagnetyczna
• Robustne i odporne na wstrząsy konstrukcje
• Funkcjonuje w szerokim zakresie temperatur od -50°C do +250°C
• Dostępny kontakt lutowniczy, PCB i PCB pod kątem prostym

Wnioski w odniesieniu do FGG.1B.304.CLAD**ZPołączenie Push Pull

Jest szeroko stosowany na wszystkich rodzajach sprzętu medycznego, zwłaszcza dla transmisji sygnału, sprzętu medycznego, audio / wideo, testowania i pomiaru, komunikacji prct liniiNiektóre z najczęstszych obszarów to:

• Sprzęt do badań i pomiarów
• Senzory i urządzenia wykonawcze
• Urządzenia
• Urządzenia medyczne
• Audio / wideo

Rysunek dla FGG.1B.304.CLAD**Z łącznik odciągający
