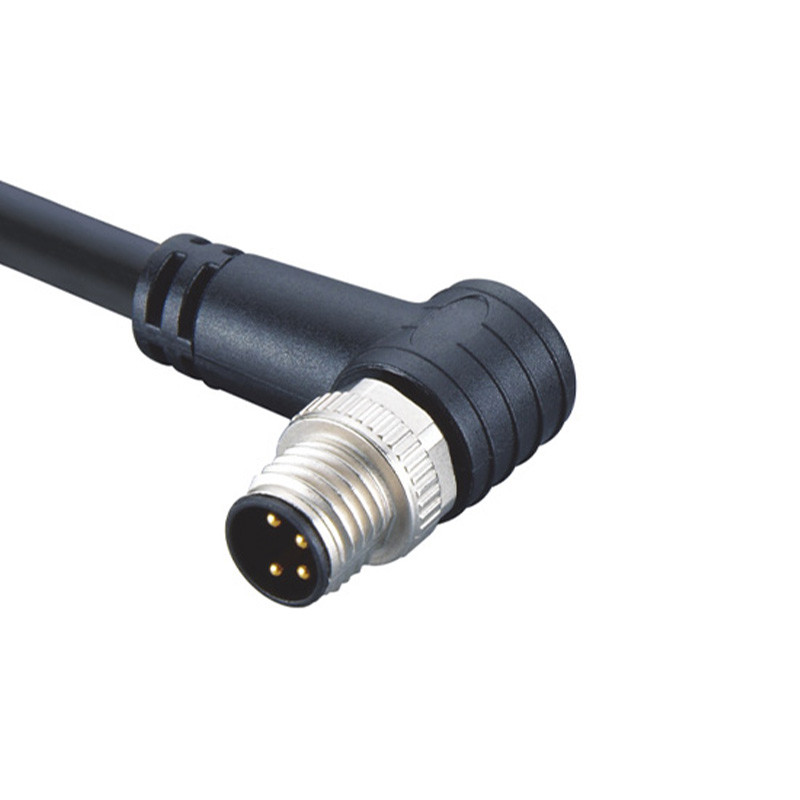

Sensor Actuators M8 Right Angle Connector Elbow Plug M8 3 Pin Connector

Sensor Actuators M8 Right Angle Connector Elbow Plug M8 3 Pin Connector
Sensor Actuators M8 Right Angle Connector Elbow Plug M8 3 Pin Connector
Sensor Actuators M8 Right Angle Connector Elbow Plug M8 3 Pin Connector Sensor Actuators M8 Right Angle Connector Elbow Plug M8 3 Pin Connector
Podstawowe informacje
Miejsce pochodzenia: Shenzhen, Chiny
Nazwa handlowa: RAYMO
Orzecznictwo: RoHS2.0, ISO:9001-2015, CE , SGS, REACH
Numer modelu: RM-M8-3P
Minimalne zamówienie: 1 przedmiot
Cena: negotiable
Szczegóły pakowania: 100 szt./szt
Czas dostawy: 5-8 dni roboczych
Zasady płatności: D/A, D/P, T/T, Western Union, MoneyGram, akredytywa
Możliwość Supply: 5000 sztuk/tydzień
Skontaktuj się teraz
Nazwa PRCT: Wodoodporne złącze M8 Liczba kontaktów: 3 szpilki
Typ montażu: Mocowanie kabla Metoda zakończenia: Lutować
Kontakt Płeć: Mężczyzna Ocena IP: IP67
Obecna ocena: 3a Orientacja ciała: Kąt prosty/łokieć
Podkreślić:

Actuators M8 Right Angle Connector

,

Sensor M8 Right Angle Connector

,

Elbow Plug M8 3 Pin Connector

Description for mini circular right angle elbow plug M8 3 pins connector for Sensor



The M8 series provides a wide range of metric M8 connectors for small sensors and actuators. Available in a shielded form and rated to IP67, these connectors are ideally suited for inductrial control networks where small sensors are required. Connectors are either factory TPU over-molded or panel receptacle supplied with a solder-up for wire connecting or with PCB panel solder contacts. A field attachable/mountable connector is also available.





Specification for mini circular right angle elbow plug M8 3 pins connector for Sensor



Prct attribute Attribute Value
Manufacturer RAYMO
Prct name Circular screw waterproof connectors
Connector size M8
Contact Gender Pin(Male), pole(female)
Number of contacts 3-8 contacts
Mounting Style Elbow
Termination Style Solder
Current Rating 1.5-3A
IP Rating IP67
Application Sensors, Actuators
Shell Material (1) Connector material: Plastic PA+GF
(2) M8 male to female molded cable
(3) Contacts:Brass, Gold Plated
(4) Cable material: PVC/TPU
Wire Gauge 24-28AWG
Certifications ISO9001/ CE/ ROHS2.0/ SGS
Temperature Range -25°C, +80°C





Electrical data & Mechanical data for mini circular right angle elbow plug M8 3 pins connector for Sensor



Contacts Rated current Voltage Wire gauge/size
A/C D/C mm2 AWG
3 pins 3A 50V 60V 0.25 24
4 pins 3A 50V 60V 0.25 24
5 pins 3A 30V 30V 0.25 24
6 pins 1.5A 30V 30V 0.14 26
8 pins 1.5A 30V 30V 0.14 26



Features for mini circular right angle elbow plug M8 3 pins connector for Sensor



Application for mini circular right angle elbow plug M8 3 pins connector for Sensor



RAYMO connectors have been widely used in the areas of telecommunication, electronics, medical equipments, aviation, audio-video, petroleum, motor and power industries, electrical signal connection, IC control systems, test and measurement instruments, etc



Our advantage for mini circular right angle elbow plug M8 3 pins connector for Sensor



mini circular right angle elbow plug M8 3 pins connector for Sensor

Sensor Actuators M8 Right Angle Connector Elbow Plug M8 3 Pin Connector 0
