Opis produktu
Nr części: RM-EGG-00C-302KV (EGG.00.302.CLV)
Opis: Gniazdo stałe serii EGG 00 do montażu na panelu, 1 klucz, 0 stopni, żeńskie styki zagięte pod kątem 90 stopni, 2-pinowe do druku, zewnętrzna obudowa z mosiądzu chromowanego na naturalny kolor, izolator PPS
| Rozmiar obudowy | Liczba styków w typie lutowniczym / PCB | Jeden klucz | Dwa klucze pod różnymi kątami |
| 00B | 2, 3, 4 | 0° (G) | 30° (A), 60° (B), 45° (J) |
| 0B | 2, 3, 4, 5, 6, 7, 9 | 0° (G) | 30° (A), 60° (B), 90° (C), 135° (D), 145° (E), 155° (F), 45° (J), 70° (K), 80° (L), 110° (M) |
| 1B | 2, 3, 4, 5, 6, 7, 8, 10, 12, 14, 16 | 0° (G) | 30° (A), 60° (B), 90° (C), 135° (D), 145° (E), 155° (F), 45° (J), 70° (K), 80° (L) |
| 2B | 2, 3, 4, 5, 6, 7, 8, 10, 12, 14, 16, 19, 26 | 0° (G) | 30° (A), 45° (B), 60° (C), 95° (D), 120° (E), 145° (F), 37,5° (J), 52,5° (K), 70° (L) |
| 3B | 3, 4, 6, 7, 8, 10, 12, 14, 16, 18, 21, 30 | 0° (G) | 30° (A), 45° (B), 60° (C), 95° (D), 120° (E), 145° (F), 37,5° (J), 52,5° (K), 70° (L) |
Główne cechy:
- Kompaktowa konstrukcja, małe i inteligentne;
- Wysoka gęstość rozmieszczenia w serii wielostykowej;
- System Push-Pull i samozatrzaskowy;
- Wysoka jakość w rozsądnych cenach.
| Charakterystyka techniczna |
| Wytrzymałość | >5000 cykli | Test korozyjności w solance | >96h |
| Wilgotność | Do 95% przy 60°C | Wskaźnik ochrony (połączony) | IP50 |
| Zakres temperatur | -55°C~250°C
(-20°C~100°C dla typu wodoodpornego) | Kategoria klimatyczna | 55/175/21 |
| Odporność na wibracje | 10-2000Hz, 15g | Ekranowanie | >75db przy 10MHz >40db przy 1GHz |
| Odporność na wstrząsy | >100g, 6ms | Certyfikacja | CE, RoHS, SGS
ISO9001:2019 |

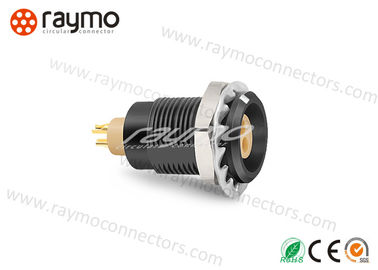

Zdjęcie i wymiary:
Zastosowanie
Wysokiej jakości złącza RAYMO znajdują zastosowanie w wielu wymagających aplikacjach i środowiskach, w tym:
Motoryzacja, Audio-wideoLotnictwoKomunikacjaSterowanie przemysłowe, systemy informatyczne i maszyny, MedycynaPrzemysłTestowanie i pomiaryAktywna akwizycja danych, urządzenia do przesyłu danych. Zasilanie, czujniki, systemy czujników, aparatura pomiarowa, aplikacje analityczne.
Pakowanie i dostawa
Pakowanie:
Worek PE i karton
Czas dostawy:
1-10 sztuk: 3-5 dni roboczych
11-100 sztuk: 3-5 dni roboczych
101-500 sztuk: 3-5 dni roboczych
501-1000 sztuk: 3-5 dni roboczych
O nas
SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED jest producentem zlokalizowanym w Shenzhen, specjalizującym się w produkcji, kreatywnych, zorientowanych na klienta metalowych i plastikowych złączy okrągłych typu push-pull z samozatrzaskiem oraz zespołów kablowych, obsługującym ponad 75 krajów i regionów od 2010 roku.
Dzięki profesjonalnemu działowi R&D i doskonałemu rzemiosłu, nasza fabryka jest w stanie zaoferować klientom znacznie precyzyjniejsze złącza i rozwiązania w zakresie wiązek kablowych, aby sprostać rzeczywistym potrzebom klientów w tych dziedzinach.
Mając na celu oferowanie klientom kwalifikowanych i odpowiednich złączy oraz zespołów kablowych, nasza fabryka zaprojektowała i opracowała już ponad 3000 typów złączy i 1000 rodzajów zespołów kablowych OEM w oparciu o rzeczywiste potrzeby klientów.
Nasza usługa
1. Wysoka jakość: Maszyna CNC, profesjonalny inżynier, wykwalifikowany pracownik, odpowiedzialny dział kontroli jakości zapewniają wysoką jakość naszych produktów;
2. OEM i ODM: Usługi OEM i ODM są mile widziane;
3. Polityka próbek: Darmowe próbki i zamówienia próbne są akceptowane;
4. Szybka dostawa: 3-5 dni roboczych po otrzymaniu płatności za standardowe złącza;
5. Szybka odpowiedź: w ciągu 24 godzin na Twoje zapytanie i wszelkie inne pytania;
6. Obsługa posprzedażna: Śledzenie Twojej przesyłki. Zapewnienie profesjonalnych rozwiązań dla Twoich pytań.
Wystawy zagraniczne
- 2014/04/11-15 HK Fair
- 2014/10/11-15 HK Fair
- 2015/10/2-7 ICEEB, Brazylia
- 2016/04/1115 HK Fair
- 2017/09/11-16 NAB Show, Holandia
- 2018/11/13-16 Electronica 2018, Monachium, Niemcy
FAQ
1. Czy Twoja firma jest profesjonalnym producentem?
Raymo: Tak, specjalizujemy się w produkcji złączy okrągłych i zespołów kablowych od 2010 roku. Nasza fabryka jest producentem audytowanym przez SGS i obsługuje globalnych klientów od ponad 9 lat.
2. Co to jest MOQ?
Raymo: Brak ograniczenia MOQ, akceptowane są małe zamówienia, wszystko zależy od rzeczywistych potrzeb klienta.
3. Darmowa próbka
Raymo: Dostępna. W razie potrzeby prosimy o kontakt.
4. Co z czasem dostawy?
Raymo: próbka 3-5 dni roboczych, produkcja masowa 5-7 dni roboczych.
5. Jakie są Twoje warunki płatności?
Raymo: 100% przedpłata T/T przy składaniu zamówienia przez klienta.
6. Czy Twój produkt ma jakąkolwiek gwarancję?
Raymo: Tak, wszystkie nasze złącza mogą działać normalnie po 5000 cyklach łączenia; nasza fabryka posiada instrumenty do ich testowania przed wysyłką. Uszkodzenia spowodowane niewłaściwym użytkowaniem, traktowaniem oraz nieautoryzowanymi modyfikacjami i naprawami nie są objęte naszą gwarancją.
Wysokiej jakości złącza RAYMO znajdują zastosowanie w wielu wymagających aplikacjach i środowiskach, w tym:
Motoryzacja, Audio-wideo, Lotnictwo, Komunikacja, Sterowanie przemysłowe, Systemy informatyczne i maszyny, Medycyna, Testowanie i pomiary, Akwizycja danych, Urządzenia do przesyłu danych. Zasilanie, czujniki, systemy czujników, aparatura pomiarowa, aplikacje analityczne.
