Dom ProduktyGwintowane złącze elektryczneM16 680series Węzłowy złącze elektryczny, Samiecka kabla koaksjalna DIN 12pin

M16 680series Węzłowy złącze elektryczny, Samiecka kabla koaksjalna DIN 12pin

M16 680series Threaded Electrical Connector , Male Coaxial Cable DIN 12pin
M16 680series Threaded Electrical Connector , Male Coaxial Cable DIN 12pin M16 680series Threaded Electrical Connector , Male Coaxial Cable DIN 12pin M16 680series Threaded Electrical Connector , Male Coaxial Cable DIN 12pin M16 680series Threaded Electrical Connector , Male Coaxial Cable DIN 12pin
Podstawowe informacje
Miejsce pochodzenia: Shenzhen, Guangdong, Chiny
Nazwa handlowa: RAYMO
Orzecznictwo: Reach SGS RoHS2.0 CE
Numer modelu: Seria DIN M16 680 Series
Minimalne zamówienie: 1 sztukę
Cena: negotiable
Szczegóły pakowania: Plastikowa torba i karton
Czas dostawy: 5-7 dni roboczych
Zasady płatności: T/T, D/A, D/P, L/C, Moneygram, Western Union
Możliwość Supply: 5000 sztuk / tydzień
Skontaktuj się teraz
Nazwa PRCT: Złącze męskie złącza din Rozmiar skorupy: M16 680Series
Nr kontaktowy: 4Pin kontakt męski izolator: PPS
Kolor skorupy: Srebrny kolor System blokujący: Mocowanie śruby
Podkreślić:

Złącza z drutów z przędzy

,

Złącza kablowe z nawiasem

Złącza kablowe męskie DIN 12pin z gwintowanym połączeniem M16 seria 680



Główne cechy
Charakterystyka techniczna



Dane mechaniczne Siła wciskania/styk ≤ 5,0 N 1
Siła wyciągania/styk ≥ 1,2 N (3-8 biegunów)
≥ 0,9 N (12 biegunów) 1
Moment dokręcania złącza 1-3 Nm
Moment dokręcania nakrętki 1-3 Nm
Stopień ochrony IP40 2



Przewody do podłączenia do obszaru lutowania Przekrój ≤ 0,75 mm² (AWG 20) (3-8 biegunów); ≤ 0,25 mm² (AWG 24) (12 biegunów)



Dane elektryczne



Rezystancja styku ≤ 5 mΩ
Prąd znamionowy 5 A (Tamb 40 °C, 3-8 biegunów); 3 A (Tamb 40 °C, 12 biegunów)
Napięcie znamionowe ze stopniem zanieczyszczenia 1:
300 V (wersje 30, 40, 50/6, 60, 70)
100 V (wersje 50, 71, 80, 81)
160 V (Polbild 120)
ze stopniem zanieczyszczenia 2:
250 V (wersje 30, 40)
32 V (wersje 50, 71, 80, 81)
160 V (wersje 50/6, 60, 70, 120)
Napięcie udarowe znamionowe 1500 V (wersje 30, 40, 50/6, 60, 70, 120)
500 V (wersje 50, 71, 80, 81)
Grupa materiałowa II (IEC)/1 (UL) (400 ≤ CTI< 600)
Kategoria przepięciowa I
Rezystancja izolacji > 100 MΩ








 ZDJĘCIA

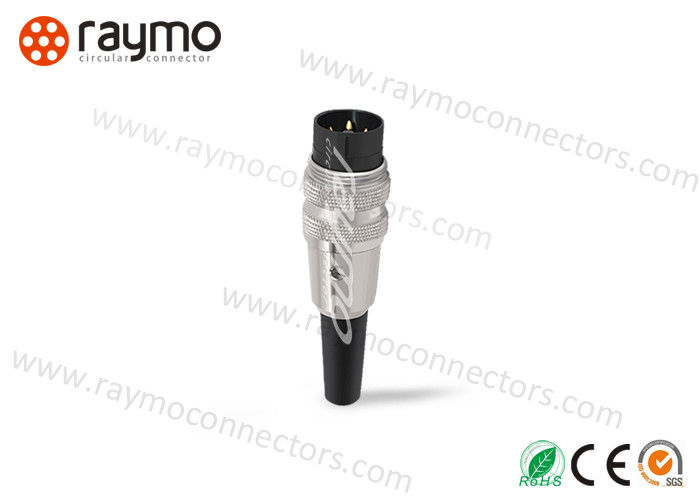

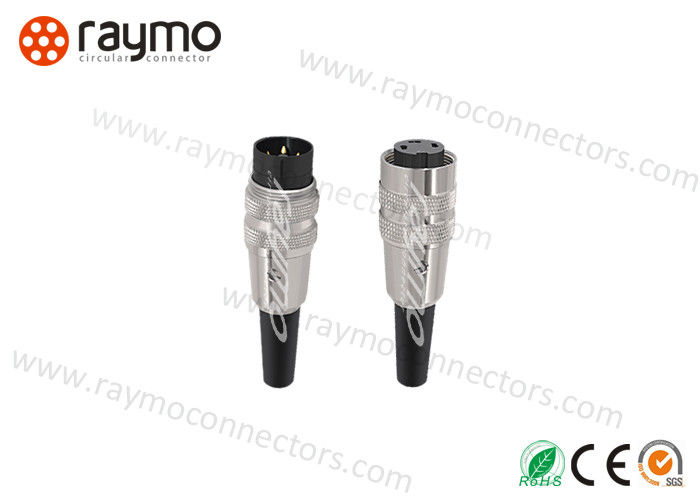

M16 680series Węzłowy złącze elektryczny, Samiecka kabla koaksjalna DIN 12pin 0



Wprowadzenie do firmy RAYMO



Jako producent z siedzibą w Shenzhen, koncentrujący się na produkcji złączy i zespołów kablowych, obsługujący ponad 150 krajów od 2010 roku.
Raymo Connectors zobowiązuje się do ścisłej współpracy z klientami, aby wyposażyć ich aplikacje w najbardziej odpowiednie złącza i systemy kablowe.  Nasz asortyment prct obejmuje ponad 3000 standardowych pozycji i zawsze jesteśmy gotowi do opracowywania rozwiązań dostosowanych do konkretnych wymagań.

Zastosowanie produktów RAYMO
  • Medycyna JAK Zastosowania terapeutyczne
  • Testy i pomiary JAK Automatyzacja
  • Transport  JAK Motoryzacja
  • Obrona i bezpieczeństwo  JAK Komputery
  • Transmisja JAK Kamera o dużej prędkości
  • Energia JAK Telewizja i film
  • Ekstremalne JAK Jądrowa

Certyfikat RAYMO
FAQ

Jeśli nie możesz znaleźć dokładnie takich przedmiotów, których szukasz, prosimy o przesłanie nam e-mailem dokładnych modeli, których potrzebujesz, najlepsza cena i szczegóły specyfikacji każdego modelu zostaną Ci wkrótce udostępnione. Rozwiąż wysokie koszty i długi czas realizacji oryginalnej marki!


Etykietka:

Złącza z drutów z przędzy

Złącza kablowe z nawiasem

metalowy łącznik okrągły
