Wysokowydajne, wodoodporne złącza Micro-D MIL-Spec serii J30J Description
Seria Raymo J30J to małe, o dużej gęstości złącza używane tam, gdzie zwykle stosowano standardowe złącza d-sub, ale istotne są rozmiar i waga.
Jest to odpowiednik złączy micro-D serii ITT Cannon MDM MIL-DTL-83513.
Wysokowydajne, wodoodporne złącza Micro-D MIL-Spec serii J30J główne cechy:
-
Seria ta jest odpowiednikiem serii MDM USA;
-

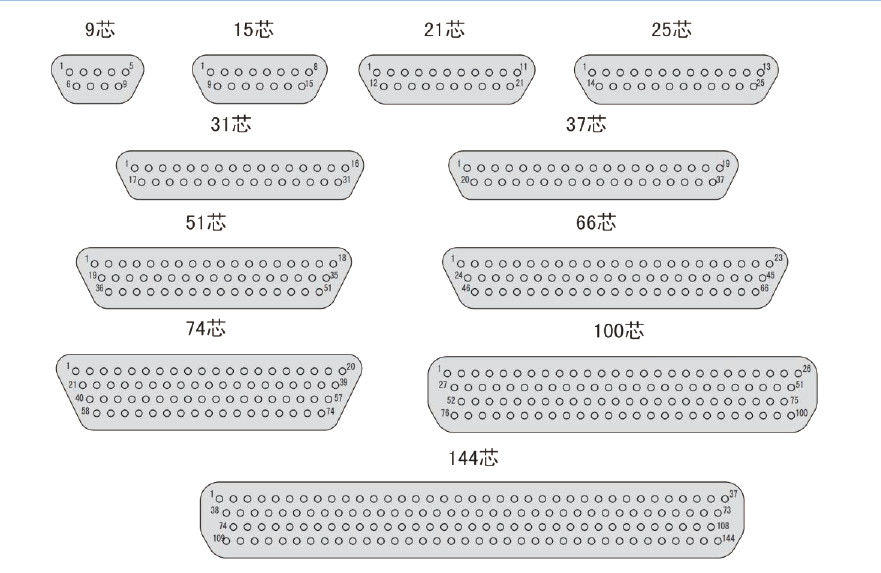

Dziewięć typów: 9, 15, 21, 25, 31, 37, 51, 74, 100;
-
Powierzchnia przekroju przewodu po połączeniu: 0,1～1,5 mm2;
-
Seria ta wykorzystuje elastyczne piny o dużej gęstości;
-
Spełnia wymagania GJB2446 „Ogólna specyfikacja prostokątnych złączy elektrycznych z polaryzacją, mikrominiaturowych” (odpowiednik MIL-C-83513);
Wysokowydajne, wodoodporne złącza Micro-D MIL-Spec serii J30J Parametr
|
Kategoria
|
Złącza micro-D serii ITT Cannon MDM
|
|
Numer części
|
J30J-15TJ
|
|
Typ złącza
|
Wtyczka
|
|
Orientacja
|
Hermetyczny kołnierz kwadratowy
|
|
Typ styku
|
Pin męski
|
|
Liczba pozycji
|
15
|
|
Typ montażu
|
Montaż panelowy
|
|
Zakończenie styku
|
Lutowanie
|
|
Stopień ochrony
|
IP67
|
Wysokowydajne, wodoodporne złącza Micro-D MIL-Spec serii J30J wydajność techniczna
|
Napięcie testowe
|
600 Vac na poziomie dźwięku
150 Vac na wysokości 70 000 stóp (23 410 metrów)
|
|
Prąd znamionowy
|
3 Ampo
|
|
Rezystancja styku
|
’8 miliomów maksymalnie przy 3 amperach
10 miliomów maksymalnie przy 1 miliamperze: ML-STD-202 Metoda 307
|
|
Rezystancja izolacji
|
5000 megaomów minimum przy 500 Vdo
|
|
Przepuszczalność magnetyczna
|
2,0μ(złącza bez osprzętu)
|
|
Próżnia termiczna
|
zgodnie z NASA SP-R-0022 (tylko klasa kosmiczna)
|
|
Żywotność połączeń
|
Minimum 500 cykli
|
|
Test w solnej mgle
|
48 godzin ML-STD-1344 Metoda 1001 Warunek B
|

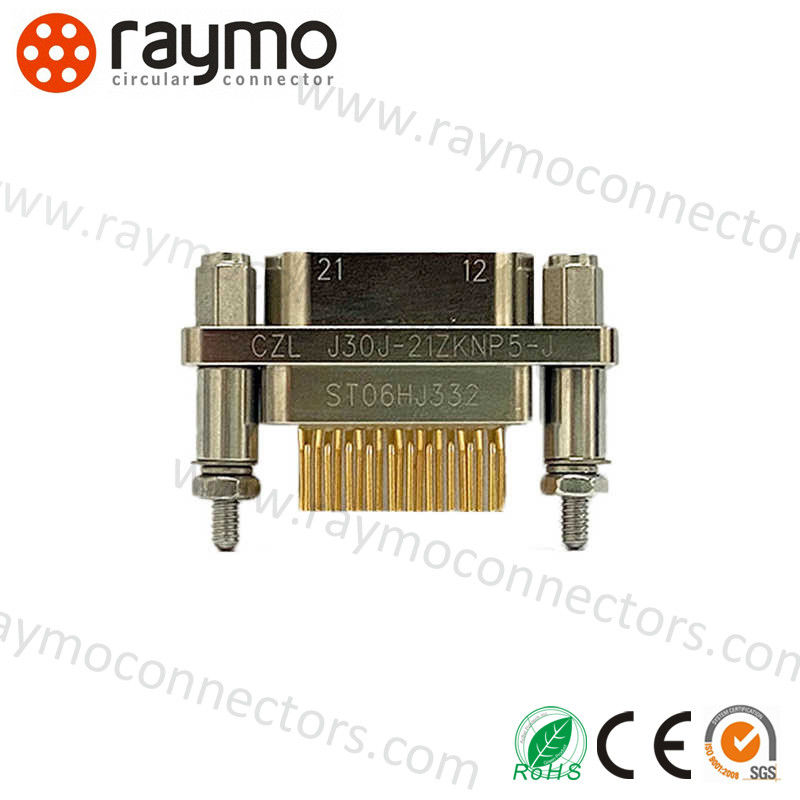

Wysokowydajne, wodoodporne złącza Micro-D MIL-Spec serii J30J zdjęcia
Wysokowydajne, wodoodporne złącza Micro-D MIL-Spec serii J30J Zastosowanie
* Awionika, radary
* Systemy rakietowe i naprowadzania
* Systemy telekomunikacyjne
* Systemy nawigacyjne
* Centra badawcze
