Wysokowydajne wodoodporne złącza Micro-D serii J30J zgodne ze standardami przemysłowymi DOpis
Seria Raymo J30J to małe, gęste złącza stosowane tam, gdzie zazwyczaj używano standardowych złączy d-sub, ale liczy się rozmiar i waga.
Jest to odpowiednik złączy micro-D serii MDM firmy ITT Cannon D83513.
Wysokowydajne wodoodporne złącza Micro-D serii J30J zgodne ze standardami przemysłowymi Główne cechy:
-
Seria ta jest odpowiednikiem amerykańskiej serii MDM;
-

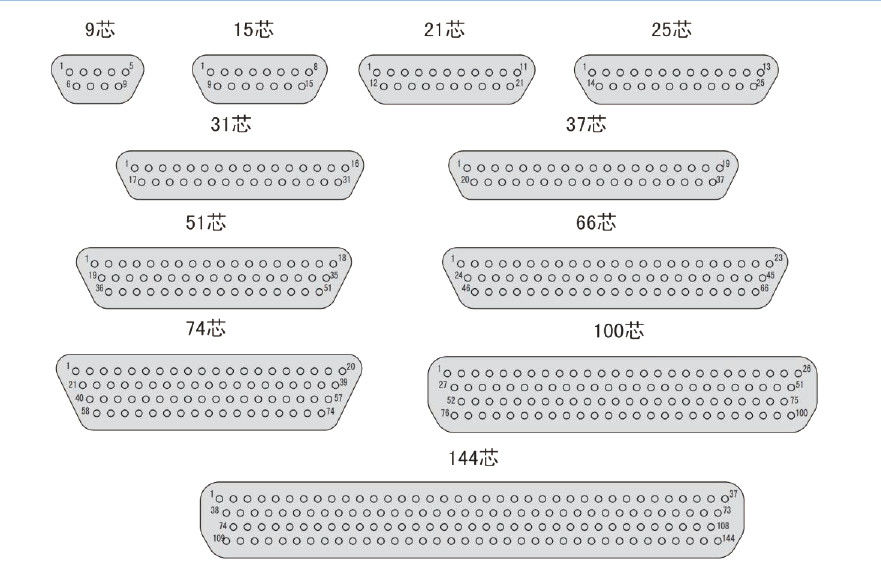

Dziewięć typów: 9, 15, 21, 25, 31, 37, 51, 74, 100;
-
Obszar przekroju połączonego przewodu: 0,1 ~ 1,5 mm2
-
Seria ta wykorzystuje elastyczne piny o dużej gęstości;
-
Spełnia wymagania GJB2446 „Ustandaryzowana obudowa, ogólna specyfikacja złączy elektrycznych prostokątnych mikrominiaturowych” (odpowiednik D83513);
Wysokowydajne wodoodporne złącza Micro-D serii J30J zgodne ze standardami przemysłowymi Parametr
| Kategoria | Złącza micro-D serii MDM firmy ITT Cannon |
| Numer części | J30J-15TJ |
| Typ złącza | Wtyk |
| Orientacja | Hermetyczny kołnierz kwadratowy |
| Typ styku | Pin męski |
| Liczba pozycji | 15 |
| Typ montażu | Montaż panelowy |
| Zakończenie styku | Lutowanie |
| Stopień ochrony | IP67 |
Wysokowydajne wodoodporne złącza Micro-D serii J30J zgodne ze standardami przemysłowymi wydajność techniczna
| Napięcie testowe | 600 Vac na poziomie morza
150 Vac na wysokości 70 000 stóp (23410 metrów) |
| Prąd znamionowy | 3 Ampery |
| Rezystancja styku | Maksymalnie 8 miliohmów przy 3 amperach
Maksymalnie 10 miliohmów przy 1 miliamperze: ML-STD-202 Metoda 307 |
| Rezystancja izolacji | Minimum 5000 megaohmów przy 500 Vdc |
| Przenikalność magnetyczna | 2,0 μ (złącza bez osprzętu) |
| Próżnia termiczna | zgodnie z NASA SP-R-0022 (tylko klasa kosmiczna) |
| Żywotność połączenia | Minimum 500 cykli |
| Mgła solna | 48 godzin ML-STD-1344 Metoda 1001 Warunek B |

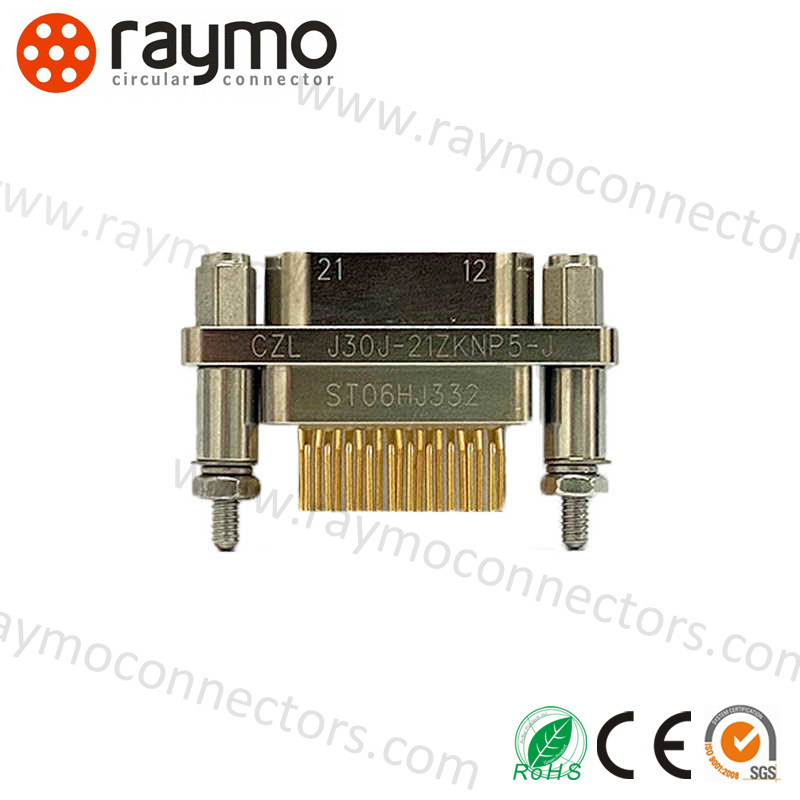

Wysokowydajne wodoodporne złącza Micro-D serii J30J zgodne ze standardami przemysłowymi zdjęcia
Wysokowydajne wodoodporne złącza Micro-D serii J30J zgodne ze standardami przemysłowymi Zastosowanie
* Awionika, radary
* Pociski i systemy naprowadzania
* Systemy telekomunikacyjne
* Systemy nawigacyjne
* Centra badawcze
