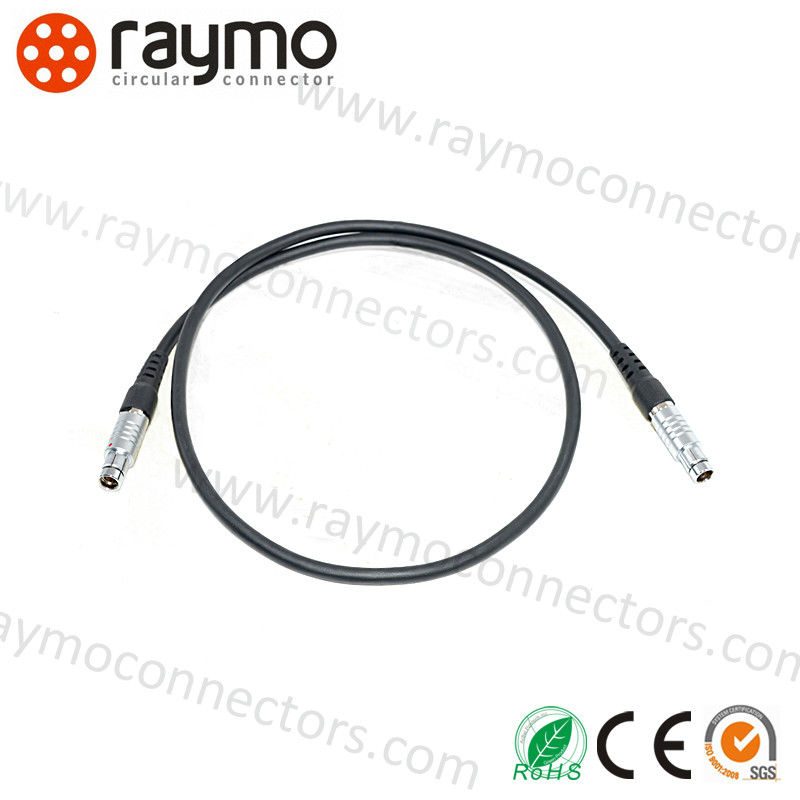

Wtyczka kablowa prosty kabel audio-wideo, okrągłe złącze wodoodporne

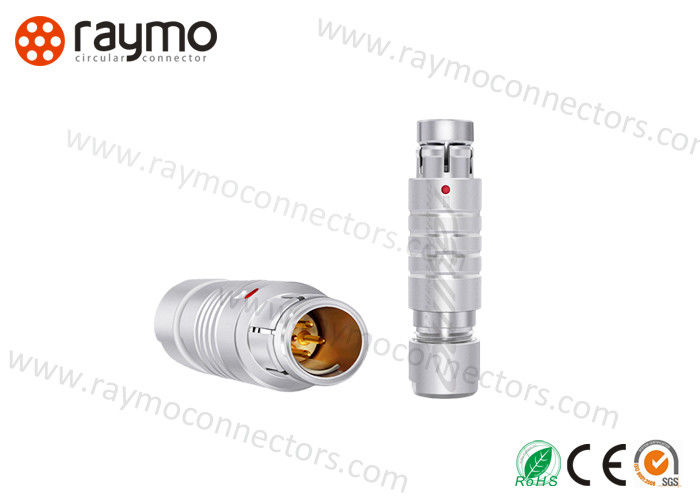

Szybki szczegół okrągłego złącza wodoodpornego
1) Zaawansowana struktura: Samozatrzaskowe typu Push Pull
2) Wielopinowe: 2,3,4,5,6,7,8,9 do 22 pinów opcjonalnie
3) Typ styku: Dostępne styki PCB i styki lutownicze
4) Montaż: przewód do przewodu przez formowanie, przewód do płytki
5) Kolory: Obsługiwane kolory czarny i naturalny
6) Długość kabla: Możliwość dostosowania różnych długości kabli
7) Zastosowanie: Zasilanie, motoryzacja, LED, sprzęt elektryczny, kamera, transmisje, sprzęt medyczny
8) Średnica zewnętrzna kabla: 3,0 mm do 9,0 mm
9) Napięcie znamionowe: Zgodnie z różnymi stykami
10) Prąd znamionowy: Zgodnie z różnymi stykami
11) Orientacja: Prosta / Kątowa
12) Zakończenie: Lutowanie / PCB
13) Poziom ochrony: IP68
14) Certyfikacja: CE, ROHS, ISO9001
15) Płeć: Żeńska i męska
16) OEM i ODM: Oferta
Cecha okrągłego złącza wodoodpornego
1. Bezpieczne użytkowanie w terenie, dzięki wysokiemu stopniowi ochrony, wysokiej wytrzymałości na rozciąganie, odporności na ścieranie i zarysowania
2. Elastyczne: złącza do montażu na miejscu, niezwykle wysoka wytrzymałość na nawijanie i rozwijanie
3. Połączenie lutowane: sprawdzona technologia połączeń dla szerokiego wyboru różnych przewodników
4. Wysoka temperatura 125 stopni, lutowanie reflow
5. Metalowe złącze samozatrzaskowe typu Push-Pull
6. Kompaktowa i lekka konstrukcja
7. Unikalna konstrukcja rdzenia stykowego zapewnia bezpieczeństwo i niezawodność we wszystkich środowiskach
8. Dostępne styki lutownicze, PCB i kątowe PCB
9. Ekranowanie EMC 360°
10. System kluczy wyrównujących i kluczy polaryzujących zapobiegający błędnemu połączeniu
Specyfikacjaokrągłego złącza wodoodpornego
| Złącze Push Pull Wodoodporne Zewnętrzne Serii RM-F |
| Rozmiar obudowy | 0F(102). 1F(103), AF(1031),2F(104),3F(105) | Numer styku | 2 pin, 3 pin, 4 pin, 5 pin, 6 pin, 7 pin, 8 pin, 9 pin, 10 pin, 12 pin, 14 pin, 16 pin, 19 pin |
| Model obudowy | S SS SSC SA WSO SFE SFU SA WSO SFE SFU D DBPU DBPE DEE DEU DBPLE DBPLU DBEE DBEU KE KSE K KE | MOQ | 1 szt. |
| Płeć | Męska, żeńska | Darmowa próbka | dostępna |
| Wytrzymałość | 5000 cykli łączenia | Poziom IP | IP68 |
| | | | |
| Charakterystyka techniczna |
| Zakres temperatur | - 65° C, +200° C | Odporność na wibracje | 15 g [10 Hz - 2000 Hz] |
| Odporność na wstrząsy | 100 g [ 6 ms] | Test korozji w mgle solnej | >144h |
| Kategoria klimatyczna | 50/175/21 | Ekranowanie (min) | > 75 dB [ przy 10 MHz], > 40 dB [ przy 1 GHz] |
| Stopień ochrony IP | IP 68 | Certyfikaty | ISO9001 CE ROHS SGS |
| Materiały |
| Styk pinowy | CuZn |
| Styk gniazdowy | CuSn |
| Pokrycie styku | Au |
| Wkładka żeńska | PPS(UL 94V-0) |
| Materiał płaszcza kabla | PVC lub PUR |
| Śruba | CuZn |
| Nakrętka | CuZn |
Zastosowanieokrągłego złącza wodoodpornego
Wodoodporne złącza okrągłesą szeroko stosowane w przemyśle lotniczym, przemysłowym, motoryzacyjnym, energetycznym,
mechanicznym, automatyki, a także w branży usług elektrycznych. Projektujemy i produkujemy zgodnie z
międzynarodowymi i amerykańskimi standardami branżowymi, nasze produkty mogą zastąpić europejskie, amerykańskie i tajwańskie
złącza, posiadając tę samą jakość.
Nasze produkty są szeroko stosowane w transporcie, transmisjach, sprzęcie elektrycznym, robotach automatycznych, rowerach elektrycznych,
statkach, pojazdach elektrycznych, motoryzacji itp.
1. Motoryzacja
2. Audio-wideo
3. Komunikacja
4. Roboty automatyczne
5. Systemy informatyczne
6. Medycyna
7. Pojazdy elektryczne
Złącze kablowe Ip68 jest szeroko stosowane w transmisji wideo, transformatorach i urządzeniach do transmisji sygnałów sieciowych na rynku; również w dziedzinie komunikacji, zewnętrznych ekranach, domowych portach sieciowych, urządzeniach do transmisji i odbioru sygnału, sieci 4G itp.
Zaletaokrągłego złącza wodoodpornego
1. Wysoki stopień ochrony IP68, bezpieczne użytkowanie na miejscu
2. Wysokiej jakości pozłacane styki z litego brązu fosforowego, żywotność ≥ 5000 cykli łączenia
3. Typ samozatrzaskowy Push Pull
4. Obsługa próbek, sprzedaży detalicznej i zamówień hurtowych
Dlaczego wybrać złącze okrągłe RAYMO:
A: Darmowe rozwiązania kablowe
B: W 100% kompatybilne złącze lemo
C: Akceptowane OEM lub ODM
D: Pomagamy zaoszczędzić co najmniej 50% kosztów, odciążenie wtyczki jest bezpłatne
E: Oferta montażu kabli
F: Darmowa próbka do potwierdzenia
G: Szybki czas dostawy, aby pomóc Ci zaoszczędzić czas produkcji
